| Номер в госреестре | 51222-12 |
| Наименование СИ | Датчики силоизмерительные тензорезисторные |
| Обозначение типа СИ | KMR |
| Изготовитель | "Hottinger Baldwin Messtechnik GmbH" (HBM), Германия |
| Год регистрации | 2012 |
| Срок свидетельства | 13.09.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Датчики силоизмерительные тензорезисторные KMR предназначены для измерения статических и медленно меняющихся сил.
Принцип действия датчиков силоизмерительных тензорезисторных KMR основан на преобразовании упругой деформации элемента датчика, возникающей под действием приложенной нагрузки в аналоговый электрический сигнал, который пропорционален измеряемому усилию.
Конструктивно датчики силоизмерительные тензорезисторные KMR выполнены в сварном корпусе кольцевой формы, изготовленном из антикоррозионной стали высокой прочности. Чувствительным элементом является гибкая алюминиевая или стальная планка, на поверхность которой наклеены тензорезисторы, соединенные в мостовую электрическую цепь. Электрическая схема содержит элементы компенсации температурных воздействий на выходной сигнал.
Конструкция корпуса датчиков силоизмерительных тензорезисторных KMR обеспечивает ограничение доступа к определенным частям в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений.
Для усиления и обработки электрического сигнала датчиков силоизмерительных тензорезисторных KMR применяются измерительные усилители, соответствующие электрическим характеристикам датчиков. Исполнения датчиков силоизмерительных тензорезисторных KMR отличаются номинальной нагрузкой, габаритными размерами и массой. Обозначение модификации KMR/20kN: KMR - тип по каталогу производителя, 20
- номинальная нагрузка датчика, kN-единицы измерений (кН).

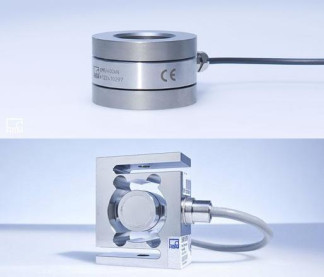

Общий вид датчика силоизмерительного тензорезисторного KMR представлен на рисунке 1.
| Техническая характеристика | Значение характеристики |
| KMR | |
| Номинальное усилие (Рном), кН | 20 40 60 100 200 300 400 |
| Повторяемость, % | ±1 |
| Номинальная чувствительность (РКП), мВ/В | 7 •I- 2, 3 |
| Входное сопротивление, Ом | 560± 190 |
| Выходное сопротивление, Ом | 350 ± 5 (400 ± 5 для 400 кН) |
| Диапазон напряжений питания, В | 0,5 • 12 |
| Рабочий температурный диапазон, °С | -10 • +70 |
| Предельная допустимая нагрузка, % от Рном | 500 |
наносится на маркировочную табличку, находящуюся на боковой поверхности корпуса датчика силоизмерительного тензорезисторного KMR в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Датчик силоизмерительный тензорезисторный KMR.
Руководство по эксплуатации (РЭ).
осуществляется по документу МП РТ 1764-2012 «Датчики силоизмерительные тензорезисторные KMR. Методика поверки» утвержденным ГЦИ СИ ФБУ «РОСТЕСТ-МОСКВА» в 2012 году.
Основное поверочное оборудование - машины силовоспроизводящие 1-го разряда, в соответствии с ГОСТ Р 8.663-09.
приведены в документе «Датчики силоизмерительные тензорезисторные KMR. Руководство по эксплуатации»
Нормативные и технические документы, устанавливающие требования к датчикам силоизмерительным тензорезисторным KMR
Техническая документация фирмы “Ной^ег Baldwin Ме881есИшк GmbH”, Германия.
