| Номер в госреестре | 51224-12 |
| Наименование СИ | Полигон геодезический эталонный |
| Обозначение типа СИ | "Татарстанский" |
| Изготовитель | ООО НПЦ "Мосты и водоотводы", г. Казань |
| Год регистрации | 2012 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Полигон геодезический эталонный «Татарстанский» (далее - геополигон) предназначен для воспроизведения, хранения и передачи размера единиц длины и плоского угла при проведении испытаний и поверки нивелиров, теодолитов, дальномеров лазерных, электронных тахеометров и аппаратуры геодезической спутниковой ГЛОНАСС/GPS.
Принцип действия геополигона основан на неподвижном (стабильном) положении пунктов геополигона, закрепленных на местности фундаментальными реперами.
Фундаментальный репер представляет собой железобетонный монолит с якорем, заложенный на глубину 3 м. Верхняя часть репера возвышается над поверхностью земли и имеет площадку с устройством для принудительного центрирования устанавливаемых средств измерений, которая в нерабочем состоянии закрыта откидной предохранительной крышкой. На боковой поверхности пунктов геополигона имеется нивелирная марка для установки нивелирных реек.
Пункты геополигона имеют защитное наружное оформление, выполненное в виде металлического ограждения. На каждом пункте геополигона имеется закрепленная табличка с информационными данными. Для защиты устанавливаемых средств измерений и метеоприборов от прямых солнечных лучей, пункты геополигона имеют приспособления для установки геодезического зонта.
Геополигон расположен с правой стороны автодороги, при выезде из г. Казань в г. Оренбург, и состоит из 8 пунктов. Пункты геополигона образуют линейный базис, сеть триангуляции, сеть трилатерации и нивелирную сеть.
Линейный базис образуют, расположенные в створе, 7 пунктов с номинальными значениями интервалов 48 м, 288 м, 528 м, 984 м, 1488 м и 1536 м.
Сети триангуляции и трилатерации образуются треугольником, в вершинах которого 2 пункта линейного базиса и пункт, расположенный в стороне от линейного базиса, с номинальными значениями сторон 288 м, 288 м и 230 м.
Нивелирная сеть образуется нивелирными марками пунктов геополигона с технологией выполнения замкнутого нивелирного хода длиной 1 км.

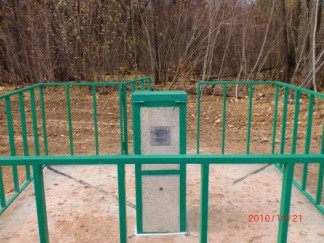

Схема геополигона показана на рисунке 1, общий вид пунктов геополигона показан на рисунке 2.
Метрологические и технические характеристики геополигона приведены в таблице 1.
Таблица 1
| Наименование характеристики | Значение |
| Число пунктов: | 8 шт |
| Диапазон линейных измерений: | (48 - 1536) м |
| Диапазон угловых измерений: | (0 - 360)° |
| Абсолютная погрешность линейных измерений при доверительной вероятности 0,95, не более: | ± 2 10-6D мм, где D - измеряемое расстояние, мм |
| Абсолютная погрешность угловых измерений при доверительной вероятности 0,95, не более: | ± 1" |
| Абсолютная погрешность измерений превышений при доверительной вероятности 0,95, не более: | ± 0,6 мм на 1 км двойного хода |
| Диапазон рабочих температур, °С | от -20 до +30 |
Знак утверждения типа средств измерений наносится методом гравировки на табличку пункта № 1 и типографским способом на титульный лист эксплуатационной документации.
Комплектность геополигона указана в таблице 2. Таблица 2
| Комплектность | Количество, шт. |
| Геополигон из 8 геодезических пунктов с элементами: - базис линейный; - сеть триангуляции; - сеть трилатерации; - сеть нивелирная | 1 |
| Барометр-анероид типа М-67 * | 2 |
| Психрометр аспирационный типа МВ-4М * | 2 |
| Зонт геодезический | 2 |
| Втулка установочная с метрической резьбой | 8 |
| Втулка установочная с дюймовой резьбой | 8 |
| Комплект ключей | 1 |
| МП РТ 1524-2012 «Полигон геодезический Татарстанский. Методика поверки» | 1 |
| Руководство по эксплуатации | 1 |
* - метеоприборы могут быть заменены на аналогичные
осуществляется по документу МП РТ 1524-2012 «Полигон геодезический эталонный «Татарстанский». Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 20 июня 2012 г.
Перечень основных средств поверки (эталонов), применяемых для поверки:
- Тахеометр электронный Trimble S 8, СКО 0,3", СКО 0,3 мм/км;
- Нивелир цифровой DiNi 0.3, СКО 0,3 мм на 1 км двойного хода;
- Психрометр аспирационный МВ-4М, ПГ ± 2 %;
- Барометр-анероид М-67, ПГ ± 0,5 мм рт. ст.
Методика измерений на геополигоне приведена в разделе «Эксплуатация» в документе «Полигон геодезический эталонный «Татарстанский». Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к полигону геодезическому эталонному «Татарстанский»
1. ГОСТ 8.503-84 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 24.75000 м»;
2. ГОСТ 8.016-81 «Государственный первичный эталон и государственная поверочная схема для средств измерений плоского угла».
Выполнение измерений при осуществлении геодезической и картографической деятельности.
