Системы диагностические СК-Э, 51227-12

Назначение

Системы диагностические СК-Э (далее - системы) предназначены для измерений геометрических параметров Устройств для восстановления величины зацепления телескопических соединений трактов (далее - ТСТ) ИТЦЯ.301532.028 (далее - Устройств) и ТСТ, а также телевизионного визуального контроля за процессом монтажа Устройств и состояния ТСТ реактора большой мощности канального (РБМК) с наружной стороны (из реакторного пространства (далее - РП)) с установленными Устройствами и без них.

Описание

Принцип работы системы основан на анализе телевизионного изображения или массива элементов разложения телевизионного сигнала (МЭР). Система обеспечивает возможность измерения линейных размеров контролируемых объектов путем сопоставления их телевизионного изображения с телевизионным изображением опорного размера. Опорный размер формируется проецированием параллельных лазерных линий.

Системы включают в себя следующие группы оборудования, разделяемые по функциональному назначению:

-    загрузочное устройство УЗ-РТК-Н (далее - УЗ-РТК-Н);

-    оборудование передающей части (робот-контролер и робот поддержки);

-    оборудование приемной части (блок управления БУ-РТК-Н, системный блок архивирующего и управляющего компьютера БСКАУ-ТСТ-О, 3D манипуляторы, мониторы, клавиатура, блок цифровых клавиш, мышь, источник бесперебойного питания, сетевой фильтр).

УЗ-РТК-Н предназначено для доставки роботов в РП (для проведения измерений) и обратно, контроля за провисанием кабелей, подключенных к роботам. УЗ-РТК-Н состоит из:

-    загрузочной платформы, предназначенной для погрузки роботов;

-    штанги, предназначенной для крепления составных частей УЗ-РТК-Н;

-    камеры телевизионной КТ-РТК-З, предназначенной для контроля за погрузкой и выгрузкой роботов и контроля за провисанием кабелей, подключенных к роботам;

-    камеры телевизионной осмотра потолка КТОП-РТК-Н, предназначенной для осмотра потолка при прижатии загрузочной платформы к нижней поверхности;

-    блока осветителей, предназначенного для обеспечения необходимого уровня освещения;

-    блока микропереключателей, предназначенного для контроля прижатия загрузочной платформы к нижней поверхности с целью загрузки и выгрузки роботов;

-    роликов, предназначенных для направления линии связи;

-    рым-болта, предназначенного для доставки УЗ-РТК-Н к месту эксплуатации;

-    упора, предназначенного для крепления УЗ-РТК-Н на месте эксплуатации.

Робот-контролер предназначен для измерений эксплуатационных параметров Устройств

и выполнения телевизионного визуального контроля. Робот-контролер состоит из:

-    шасси (оснащено четырьмя ходовыми камерами для переднего и заднего обзора при перемещении), предназначенного для доставки оборудования к месту проведения измерений и контроля;

-    камеры контроля величины зацепления (оснащена двумя лазерами для задания контрольного размера при измерениях и двумя осветителями), предназначенной для измерений расстояния между началом конусного перехода на больший диаметр на верхнем тракте ТСТ и верхним торцом Устройства (в случае отсутствия Устройства - торцом нижней трубы);

-    блока камер контроля эксплуатационных параметров У стройства (камера контроля раскрытия Устройства и камера контроля сползания Устройства), предназначенных для измерений расстояния между верхним торцом фланца в сборе и торцом Устройства и зазора между зажимными планками Устройства сверху и снизу;

-    привода камер опускаемых, предназначенного для подъема и опускания блока камер контроля эксплуатационных параметров У стройства;

-    датчика камер опускаемых, предназначенного для формирования сигнала о высоте подъема и опускания блока камер контроля эксплуатационных параметров Устройства;

-    привода наклона камеры, предназначенного для наклона камеры контроля величины зацепления;

-    датчика наклона камеры, предназначенного для формирования сигнала об угле наклона камеры контроля величины зацепления.

Робот поддержки предназначен для поддержки кабельной линии робота-контролера при его маневрировании в РП и контроля провисания кабелей для предотвращения их повреждений. Робот поддержки состоит из:

-    шасси (оснащено четырьмя ходовыми камерами для переднего и заднего обзора при перемещении и двумя обзорными камерами для контроля провисания кабелей), предназначенного для перемещений робота поддержки;

-    узла приводов протяжки кабеля, предназначенного для поддержки кабельной линии робота-контролера;

-    блока осветителей робота поддержки БО-РП-ВРК, предназначенного для обеспечения необходимого уровня освещенности.

В комплект системы также входят: кабельная линия питания и связи, комплект запасных частей.

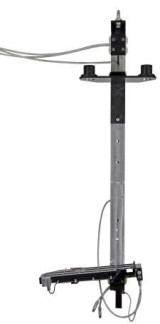

Внешний вид системы представлен на рисунке 1.

а)    б)    в)

Рисунок 1 - Внешний вид системы диагностической СК-Э

а) робот поддержки, б) робот-контролер, в) загрузочное устройство

Программное обеспечение

Системы работают с автономным программным обеспечением TCT Observer v.1.0.0 (далее - ПО). ПО обеспечивает идентификацию, обработку, регистрацию, ведение архива результатов измерений, оформление протоколов. К метрологически значимой части ПО средства измерений относятся файлы TSTCore.dll, TSTGUIManager.dll, TSTObserverApp.exe.

Таблица 1

ПО не предусматривает возможность доступа в настройки, для этого необходим уникальный программный код, имеющийся только у предприятия-изготовителя.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Технические характеристики

1) Диапазон измерений размеров и пределы допускаемой абсолютной погрешности измерений приведены в таблице 2.

Таблица 2

2) Масса и габаритные размеры приведены в таблице 3.

Таблица 3

3) Параметры электропитания

Питание системы осуществляется от однофазной сети переменного тока с напряжением 220 +23 В и частотой (50±1) Гц с глухо-заземленной нейтралью.

Мощность, потребляемая системой, составляет не более 1,2 кВт.

4)    Условия окружающей среды во время эксплуатации

Для оборудования передающей части системы (внутри реакторного пространства):

-    диапазон рабочей температуры окружающего воздуха от плюс 20 до плюс 50 °С;

-    относительная влажность окружающего воздуха при температуре плюс 25°С не более 85 %;

-    диапазон атмосферного давления от 86,6 до 106,7 кПа;

-    интегральная доза гамма-излучения не более 104 рад;

-    мощность дозы гамма-излучения не более 102 рад/ч.

Для оборудования приемной части системы:

-    диапазон рабочей температуры окружающего воздуха от плюс 20 до плюс 35 °С;

-    относительная влажность окружающего воздуха при температуре плюс 25 °С не более 80 %;

-    диапазон атмосферного давления от 86,6 до 106,7 кПа.

5)    Срок службы системы составляет не менее 5 лет с учетом проведения предупредительного ремонта и замены ресурсных компонентов.

6)    Средняя загрузка 192 ч в год.

Знак утверждения типа

Знак утверждения типа наносится корпус блока управления БУ-РТК-Н методом шелко-графии, а также на титульные листы руководств по эксплуатации типографским способом.

Комплектность

Комплектность систем приведена в таблице 4.

Таблица 4

Поверка

осуществляется по документу «Системы диагностические СК-Э. Методика поверки. МП 25120001-2012», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в январе 2012 г.

Основные средства поверки - меры длины концевые плоскопараллельные эталонные

4 разряда по МИ 2060-90, линейка измерительная металлическая диапазон измерений (0-500) мм по ГОСТ 427-75.

Сведения о методах измерений

приведены в документе «Системы диагностические СК-Э. Руководство по эксплуатации. ИТ-ЦЯ.424321.002 РЭ». 2011 г.

Нормативные и технические документы, устанавливающие требования к системам диагностическим СК-Э

«Системы диагностические СК-Э. Технические условия. ИТЦЯ.424321.002 ТУ»

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
