| Номер в госреестре | 51228-12 |
| Наименование СИ | Комплексы измерительно-вычислительные и управляющие на базе платформы |
| Обозначение типа СИ | Logix PAC |
| Изготовитель | "Rockwell Automation Inc.", США |
| Год регистрации | 2012 |
| Срок свидетельства | 13.09.2017 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Комплексы измерительно-вычислительные и управляющие на базе платформы Logix PAC (далее - комплексы) строятся на базе контроллеров ControlLogix (серия 1756), CompactLogiх (серия 1768, 1769), модулей ввода/вывода Flex I/O (серия 1794), Flex Ex (серия 1797), Point I/O (серия 1734), Redundant I/O (серия 1715), предназначены для измерения и измерительных преобразований стандартизованных аналоговых выходных сигналов датчиков в виде напряжения и силы постоянного тока, сопротивления, в том числе сигналов термопар и термопреобразователей сопротивления, регистрации и хранения измеренных значений, приема и обработки дискретных сигналов, формирования управляющих и аварийных аналоговых и дискретных сигналов по различным законам регулирования на основе измерений параметров технологических процессов.
Комплексы применяются в качестве вторичной части измерительных и управляющих систем, используемых для автоматизации технологических процессов, в системах защиты и блокировок в различных отраслях промышленности. Состав комплекса определяется заказом в соответствии с параметрами технологического объекта. Комплекс представляет собой модульную систему, состоящую из процессорных модулей, модулей связи, модулей ввода/вывода аналоговых и дискретных сигналов. Модули, установленные в шасси, объединяются шиной данных внутри шасси и локальной магистралью данных между шасси. Для организации распределенного сбора данных и управления контроллеры и средства операторского интерфейса могут объединяться сетями Ethernet/IP, ControlNet, DeviceNet, Remote I/O, DH-485, DH+ и т.д. Для сбора данных и управления территориально распределенными технологическими объектами (системы SCADA) могут использоваться модемные коммуникации: телефонные, радио и волоконно-оптические линии.
В состав комплекса, в зависимости от заказа, могут входить: программируемые контроллеры ControlLogix (серия 1756), CompactLogiх (серия 1768, 1769), модули ввода/вывода Flex I/O (серия 1794), Flex Ex (серия 1797), Point I/O (серия 1734), Redundant I/O (серия 1715), программное обеспечение для программирования контроллеров RSLogix 5000 (серия 9324), панели оператора PanelView, PanelView Plus, PanelView Plus Compact, PanelView Component (серии 2711, 2711P, 2711C, 2711PC), станции оператора VersaView (серии 6180W/P, 6181P/F/H, 6182H, 6155R/F, 6186/M, 6189V, 6177R, 7477), программное обеспечение для супервизорного управления и визуализации RSView32 (серии 9301, 9305), RSView ME и RSView SE (серии 9701, 9522).
Контроллер осуществляет измерение параметров объекта, прием аналоговых и дискретных сигналов, их обработку и управление объектом с помощью дискретных и аналоговых сигналов, а также реализует подключения к сетям и модемным коммуникациям.
Станции оператора обеспечивают связь комплекса с оператором, визуальное наблюдение за состоянием измеряемых и контролируемых параметров объектов по мнемосхемам и графикам, вывод данных и отчетов о состоянии объекта и результатов измерений на экран и на печать, выдачу аварийной и экспертной сигнализации, дистанционное управление регулирующей и дискретной аппаратурой, начальное конфигурирование и программирование системы под конкретный объект, внесение текущих изменений в конфигурацию системы.
Панели оператора обеспечивают построение мнемосхем и вывод на экраны дисплеев информации о процессе, ввод запросов и параметров с функциональной клавиатуры, выдачу аварийной и сигнализации.
Дисплеи и пульты оператора обеспечивают вывод алфавитно-цифровой и на табло, ввод с функциональной клавиатуры, индикацию состояния функциональных частей (узлов) комплекса и ввод с клавишных панелей.

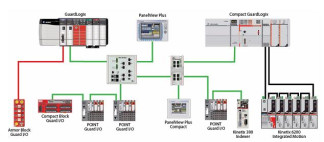

Пример структурной схемы комплекса представлен на рисунке 1.
Программное обеспечение (ПО) комплекса можно разделить на 2 группы -встроенное программное обеспечение (ВПО) и ПО устанавливаемое на персональный компьютер.
ВПО, влияющее на метрологические характеристики, устанавливается в энергонезависимую память измерительных модулей контроллеров в производственном цикле на заводе-изготовителе и в процессе эксплуатации изменению не подлежит (уровень защиты «А» - по МИ 3286-2010).
Метрологические характеристики измерительных модулей, центральных процессоров с каналами ввода-вывода, микропроцессорных модулей регулирования, указанные в таблицах
2 - 4, нормированы с учетом ВПО.
Программные средства верхнего уровня (SCADA) содержат:
- серверную часть для сбора и передачи информации с контроллеров;
- клиентскую часть, устанавливаемую на АРМ, обеспечивающую визуализацию параметров;
- инженерную станцию для изменения технологического программного обеспечения, на которой находится ПО конфигурирования комплекса RSLogix 5000 (серия 9324) и ПО верхнего уровня FactoryTalk View Studio.
Внешнее программное обеспечение, не влияющее на метрологические характеристики, содержит широкий спектр инструментальных средств для работы с программируемыми контроллерами. К нему относится следующее ПО: RSLogix 5000 (серии 9324, LRD***), FactoryTalk View (серия 9701), RSView32 (серии 9301, 9305), FactoryTalk ME (серия 9701) FactoryTalk SE (серии 9701, 9522), FactoryTalk AssetCentre (серия 9515). Оно позволяет выполнять:
- конфигурирование и настройку параметров модулей, центральных процессоров (выбор количества используемых измерительных каналов, диапазон измерения или воспроизведения сигналов, тип подключаемого измерительного преобразователя (датчика) и
др);
- конфигурирование систем промышленной связи на основе стандарта Ethernet;
- программирование логических задач контроллеров на языках LD (Ladder Diagram) и FBD (Function Block Diagram);
- тестирование проектов, выполнение пуско-наладочных работ и обслуживание готовой системы;
- установку парольной защиты от несанкционированного доступа.
Внешнее ПО не даёт доступ к внутренним программным микрокодам измерительных модулей и не позволяет вносить изменения в ВПО.
Для защиты накопленной и текущей информации, конфигурационных параметров комплекса от несанкционированного доступа в системе предусмотрены меры технического и организационного характера: многоступенчатый механический (запираемые шкафы с ключами, доступ к которым имеют только сотрудники, прошедшие обучение обслуживанию и сопровождению системы и имеющие соответствующие сертификаты) и программный контроль доступа (шифрование данных и доступ по паролю с регистрацией успеха и отказа в доступе). По завершении настройки ПО на объекте создается конфигурация, соответствующая данному объекту, идентичность которой контролируется при проведении регламентных работ путем проверки контрольной суммы ПО по специальному алгоритму. Цифровой идентификатор (контрольная сумма) проверяется при установке ПО для каждого объекта.
Для защиты накопленной и текущей информации, конфигурационных параметров от несанкционированного доступа к Комплексу, предусмотрен физический контроль доступа (запираемые шкафы, пломбирование) и программный контроль доступа.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Наименование ПО | Идентификационное наименование ПО | Номер версии* | Цифровой идентификатор ПО (контрольная сумма) | Алгоритм вычисления цифрового идентификатора ПО |
| ВПО | ПО модулей Redundant I/O (серия 1715) | Не ниже 1.x | Не используется | |
| ВПО | ПО модулей Point I/O (серия 1734) | Не ниже 1.x | Не используется | |
| ВПО | ПО модулей ControlLogix (серия 1756) | Не ниже 1.x | Не используется | |
| ВПО | ПО модулей CompactLogiх (серия 1769) | Не ниже 1.x | Не используется | |
| ВПО | ПО модулей Flex I/O (серия 1794) | Не ниже 1.x | Не используется | |
| ВПО | ПО модулей Flex Ex (серия 1797) | Не ниже 1.x | Не используется | |
Метрологические характеристики комплекса приведены в таблицах 2, 3.
Таблица 2 - Метрологические характеристики
| Тип модуля | Количество каналов | Сигналы | Пределы допускаемой основной погрешности | Допускаемый температурный коэффициент | Пределы допускаемой погрешности в рабочем диапазоне температур | |
| на входе | на выходе | |||||
| Серия 1715 | ||||||
| 1715-IF16 | 16 | 0 - 20 мА | 15 бит | ± 0,25 % | - | ± 1,0 % |
| 1715-OF8I | 8 | 13 бит | 0,1 - 20 мА | ± 0,05 % | - | ± 1,0 % |
| Серия 1734 | ||||||
| 1734-IE2C | 2 | 4 - 20 мА 0 - 20 мА | 16 бит | ± 0,1 % | 0,003 %/°С | ± 0,19 % |
| 1734-IE4C | 4 | 4 - 20 мА 0 - 20 мА | 16 бит | ± 0,1 % | 0,003 %/°С | ± 0,19 % |
| 1734 IE4S | 4 | 4 - 20 мА 0 - 20 мА | 12 бит | ± 0,25 % | 0,015 %/°С | ± 0,7 % |
| ± 5 В, 0 - 5 В, ± 10 В, 0 - 10 В | ± 0,25 % | 0,010 %/°С | ± 0,55 % | |||
| 1734-IE8C | 8 | 4 - 20 мА 0 - 20 мА | 16 бит | ± 0,1 % | 0,003 %/°С | ± 0,19 % |
| 1734-IE2V | 2 | 0 - 10 В ± 10 В | 15 бит | ± 0,1 % | 0,0005 %/°С | ± 0,115 % |
| 1734-OE2C | 2 | 13 бит | 4 - 20 мА 0 - 20 мА | ± 0,1 % | 0,003 %/°С | ± 0,19 % |
| 1734-OE4C | 4 | 16 бит | 4 - 20 мА 0 - 20 мА | ± 0,1 % | 0,005 %/°С | ± 0,25 % |
| 1734-OE2V | 2 | 14 бит | 0 - 10 В ± 10 В | ± 0,1 % | 0,0005 %/°С | ± 0,115 % |
| Тип модуля | Количество каналов | Сигналы | Пределы допускаемой основной погрешности | Допускаемый температурный коэффициент | Пределы допускаемой погрешности в рабочем диапазоне температур | |
| на входе | на выходе | |||||
| 1734-IR2 | 2 | 0 - 600 Ом; Pt385 (100) (-200 - +850) °С Pt385 (200) (-200 - +630) °С* | 16 бит | ± 0,1 % | 30 млн-1/°С | ± 0,03 % |
| * здесь и ниже уровень входного сигнала в Ом в соответствии с ГОСТ 6651-2009 | ||||||
| 1734-IR2E | 2 | 0 - 220 Ом; Pt385 (100) (-50 - +320) °С | 16 бит | ± 0,1 % | 30 млн-1/°С | ± 0,03 % |
| 1734-IT2I | 2 | Сигналы (мВ) от термопар*: B (30 - +1820) °C E (-270 - +1000) °C J (-210 - +1200) °C K (-270 - +1372) °C N (-270 - +1300) °C R (-50 - +1768) °C S (-50 - +1768) °C T (-270 - +400) °C | 15 бит | ± 0,1 % | 30 млн-1/°С | ± 0,03 % ** |
| * здесь и ниже уровень входного сигнала в мВ в соответствии с ГОСТ Р 8.585-2001 ** Компенсация температуры холодного спая осуществляется через блок 1734-RTBCJC для температур от 0 до 70 °С | ||||||
| Серия 1756 | ||||||
| 1756- IF6CIS | 6 | 0 - 21 мА | 16 бит | ± 0,1 % | ± (200 мкА/°С + 0,0037 %/°С) | ± 0,2 % |
| 1756-IF6I | 6 | ± 10,5 В 0 - 10,5 В 0 - 5,25 В | 16 бит | ± 0,1 % | ± (2 мкВ/°С+ 0,008 %/°С) | ± 0,54 % |
| 0 - 21 мА | ± (8 нА/°С+ 0,009 %/°С) | |||||
| Тип модуля | Количество каналов | Сигналы | Пределы допускаемой основной погрешности | Допускаемый температурный коэффициент | Пределы допускаемой погрешности в рабочем диапазоне температур | |
| на входе | на выходе | |||||
| 1756-IF8 | 8 | ± 10,25 В 0 - 10,25 В 0 - 5,125 В | 16 бит | ± 0,05 % | ± (45 мкВ/°С+ 0,0015 %/°С) | ± 0,1 % |
| 0 - 20,5 мА | ± 0,15 % | ± (180 нА/°С+ 0,002 %/°С) | ± 0,3 % | |||
| 1756-IF8H | 8 | ± 10 В 0 - 5 В 1 - 5 В 0 - 10 В | 16 - 21 бит* | ± 0,05 % | ± (90 мкВ/°С+ 0,001 %/°С) | ± 0,1 % |
| 0 - 20 мА 4 - 20 мА | ± 0,15 % | ± (360 нА/°С+ 0,002 %/°С) | ± 0,3 % | |||
| 1756-IF16 | 16 | ± 10,0 В 0 - 10,25 В 0 - 5,125 В | 16 бит | ± 0,05 % | ± (45 мкВ/°С+ 0,0015 %/°С) | ± 0,1 % |
| 0 - 20,5 мА | ± 0,15 % | ± (180 нА/°С+ 0,002 %/°С) | ± 0,3 % | |||
| 1756-IF16H | 16 | 0 - 20 мА, 4 - 20 мА | 16 - 21 бит* | ± 0,13 % | ± (108 нА/°С+ 11 млн-1/^) | ± 0,3 % |
| 1756- IF4FXOF2F | 4 вх | ± 10,5 В 0 - 10,5 В 0 - 5,25 В | 14 бит 13 бит 12 бит | ± 0,1 % | ± 0,0025 %/°С | ± 0,2 % |
| 0 - 21 мА | 12 бит | ± 0,0035 %/°С | ||||
| 2 вых | 14 бит | ± 10,4 В | 0,05 % | ± (50 мкВ/°С+ 0,0025 %/°С) | ± 0,2 % | |
| 13 бит | 0 - 21 мА | ± (1 мкА/°С+ 0,0050 %/°С) | ± 0,3 % | |||
| 1756-OF4 | 4 | 15 бит | ± 10.4 В | ± 0,05 % | ± (50 мкВ/°С+ 0,0025 %/°С) | ± 0,15 % |
| 0 - 21 мА | ± (100 нА/°С+ 0,0050 %/°С) | ± 0,3 % | ||||
| 1756-OF6CI | 6 | 13 бит | 0 - 21 мА | ± 0,1 % | ± (1 мкА/°С+ 0,0060 %/°С) | ± 0,6 % |
| 1756-OF6VI | 6 | 13 бит | ± 10,5 В | ± 0,1 % | ± (60 мкВ/°С+ 0,0050 %/°С) | ± 0,5 % |
| 1756-OF8 | 8 | 15 бит | ± 10,4 В | ± 0,05 % | ± (50 мкВ/°С+ 0,0025 %/°С) | ± 0,15 % |
| 0 - 21 мА | ± (100 нА/°С+ 0,0050 %/°С) | ± 0,3 % | ||||
| 1756-OF8H | 8 | 15 - 16 бит | ± 10,4 В | ± 0,1 % | ± (100 мкВ/°С+ 0,0020 %/°С) | ± 0,15 % |
| 0 - 20 мА 4 - 20 мА | ± 0,15 % | ± (200 нА/°С+ 0,0035 %/°С) | ± 0,3 % | |||
Пределы допускаемой погрешности в рабочем диапазоне температур
о
в
т
с
е
и
л
о
Сигналы
Пределы
допускаемой
основной
погрешности
Допускаемый температурный коэффициент
Тип модуля
на входе
на выходе
Сигналы (Ом) от термопреобразователей сопротивления: Pt385 (100, 200, 500, 1000) (-200 - +850) °С
Погрешность рассчитывается для режима “Ом”, после чего пересчитывается в погрешность в °С в соответствии с градуировочной характеристикой конкретного типа термопреобразователя сопротивления
16 бит
1756-IR6I
6
1 - 487 Ом 2 - 1000 Ом 4 - 2000 Ом 8 - 4020 Ом
± (10 мОм/°С+ 0,0050 %/°С)
± 0,1 %
± 0,54 %
Сигналы (мВ) от термопар:
B(+300 - +1820)°С E (-270 - +1000) °С J (-210 - +1200) °С K (-270 - +1372) °С N (-270 - +1300) °С R (-50 - +1768) °С S (-50 - +1768) °С T (-270 - +400) °С
См. примечание 4
16 бит
Погрешность рассчитывается для режима “мВ”, после чего пересчитывается в погрешность в °С в соответствии с градуировочной характеристикой конкретной термопары
± (0,5 мкВ/°С+ 0,0065 %/°С)
-12
-12
+30 мВ +78 мВ
± 0,1 %
± 0,5 %
Пределы погрешности канала компенсации температуры холодного спая
| Тип модуля | Количество каналов | Сигналы | Пределы допускаемой основной погрешности | Допускаемый температурный коэффициент | Пределы допускаемой погрешности в рабочем диапазоне температур | ||
| на входе | на выходе | ||||||
| 1756-IT6I2 | 6 | Сигналы (мВ) от термопар: B(+300 - +1820)°С E (-270 - +1000) °С J (-210 - +1200) °С K (-270 - +1372) °С N (-270 - +1300) °С R (-50 - +1768) °С S (-50 - +1768) °С T (-270 - +400) °С L (TXK/XK) (-200 - +800) °С | 16 бит | См. примечание 4 | Погрешность рассчитывается для режима мВ, после чего пересчитывается в погрешность в °С в соответствии с градуировочной характеристикой конкретной термопары | ||
| -12 - +30 мВ -12 - +78 мВ | ± 0,1 % | ± (0,5 мкВ/°С + 0,0025 %/°С) | ± 0,15 % | ||||
| Пределы погрешности канала компенсации температуры холодного спая | ± 0,3 °С | ||||||
| Серия 1769 | |||||||
| 1769- L24ER- QBFC1B 1769- L27ERM- QBFC1B | 4 | ± 50 мВ, ± 100 мВ, 0 - 5 В, 1 - 5 В, 0 - 10 В , ± 10 В | 15 бит + знаковый разряд (биполярн.) 16 бит (униполярн.) | ± 15 мкВ ± 20 мкВ ± 2,5 мВ ± 2 мВ ± 5 мВ ± 10 мВ | - | ± 25 мкВ ± 30 мкВ ± 5 мВ ± 4 мВ ± 10 мВ ± 20 мВ | |
| 0 - 20 мА, 4 - 20 мА | ± 20 мкА ± 16 м^ | - | ± 50 мкА ± 40 мкА | ||||
| Сигналы (мВ) от термопар: B(+300 - +1820)°C (+250 - +300) °C E (-200 - +1000) °C J (-210 - +1200) °C K (+1370 - +1372) °C (-200 - 1370) °C N (-110 - +1300) °C -200 - -110 °C R, S (0 - +1768) °C (-50 - 0) °C T (-170 - +400) °C (-200 - -170) °C | 15 бит + знаковый разряд (би-полярн.) 16 бит (уни-полярн.) | ± 3,0 °C ± 6,0 °C ± 0,5 °C ± 0,6 °C ± 1,2 °C ± 1,0 °C ± 1,0 °C ± 1,0 °C ± 1,7 °C ± 4,0 °C ± 1,0 °C ± 1,0 °C | - | ± 4,5 °C ± 9,0 °C ± 0,8 °C ± 0,9 °C ± 1,8 °C ± 1,5 °C ± 1,5 °C ± 1,5 °C ± 1,5 °C ± 3,5 °C ± 4,0 °C ± 1,5 °C | |||
| Пределы погрешности канала компенсации температуры холодного спая от 0 до 60 °C | ± 1,3 °C | ||||||
| Тип модуля | Количество каналов | Сигналы | Пределы допуска емой основной погреш ности | Допускаемый температурный коэффициент | Пределы допускаемой погрешности в рабочем диапазоне температур | |
| на входе | на выходе | |||||
| 1769-L24ER- QBFC1B 1769- L27ERM- QBFC1B | 2 | Сигналы (Ом) от термопреобразователей сопротивления: Pt 385 (100, 200, 500, 1000) (-200 - +850) °C Cu 426 (10) (-50 - +150) °C | 15 бит + знаковый разряд (биполярн.) 16 бит (униполярн.) | ± 0,5 °C ± 0,6 °C | - | ± 0,9 °C ± 1,1 °C |
| 0 - 150 Ом | 15 бит + знаковый разряд (биполярн.) 16 бит (униполярн.) | ± 0,15 Ом | - | ± 0,25 Ом | ||
| 0 - 500 Ом | ± 0,5 Ом | ± 0,8 Ом | ||||
| 0 - 1000 Ом | ± 1,0 Ом | ± 1,5 Ом | ||||
| 0 - 3000 Ом | ± 1,5 Ом | ± 2,5 Ом | ||||
| 2 | 15 бит + знаковый разряд (биполярн.) 16 бит (униполярн.) | 0 - 5 В 1 - 5 В 0 - 10 В ± 10 В | ± 0,5 % | 0,0086 %/°С | ± 0,8 % | |
| 0 - 20 мА 4 - 20 мА | ± 0,5 % | 0,0086 %/°С | ± 0,8 % | |||
| данные по счётным каналам см. в таблице 3 | ||||||
| 1769-IF4 | 4 | ± 10,5 В -0,5 - 10,5 В -0,5 - 5,25 В 0,5 - 5,25 В | 14 бит | ± 0,2 % | ± 0,003 %/°С | ± 0,3 % |
| 0 - 21 мА 3,2 - 21 мА | ± 0,35 % | ± 0,0045 %/°С | ± 0,5 % | |||
| Тип модуля | Количество каналов | Сигналы | Пределы допускаемой основной погрешности | Допускаемый температурный коэффициент | Пределы допускаемой погрешности в рабочем диапазоне температур | |
| на входе | на выходе | |||||
| 1769-IF4I | 4 | ± 10,5 В 0 - 10,5 В 0 - 5,25 В 0,5 - 5,25 В | 16 бит | ± 0,2 % | ± 0,003 %/°С | ± 0,3 % |
| 0 - 21 мА 3,2 - 21 мА | ± 0,35 % | ± 0,0045 %/°С | ± 0,5 % | |||
| 1769-IF8 | 8 | ± 10,5 В 0 - 10,5 В 0 - 5,25 В 0,5 - 5,25 В | 16 бит | ± 0,2 % | ± 0,003 %/°С | ± 0,3 % |
| 0 - 21 мА 3,2 - 21 мА | ± 0,35 % | ± 0,0045 %/°С | ± 0,5 % | |||
| 1769-IF16V | 16 | ± 10,5 В -0,5 - 10,5 В -0,5 - 5,25 В 0,5 - 5,25 В | 16 бит | ± 0,35 % | ± 0,003 %/°С | ± 1 % |
| 1769-IF16C | 16 | 0 - 21 мА 3,2 - 21 мА | 16 бит | ± 0,5 % | ± 0,0045 %/°С | ± 1,25 % |
| 1769- IF4XOF2 | 4 вх | 0 - 10 В | 8 бит | ± 0,7 % | ± 0,006 %/°С | ± 0,9 % |
| 0 - 20 мА | ± 0,6 % | ± 0,8 % | ||||
| 2 вых | 8 бит | 0 - 10 В | ± 0,5 % | ± 0,01 %/°С | ± 0,6 % | |
| 0 - 20 мА | ± 1,0 % | |||||
| 1769- IF4FXOF2F | 4 вх | ± 10,5 В 0 - 10 В 0 - 5 В 1 - 5 В | 14 бит | ± 0,15 % | ± 0,003 %/°С | ± 0,2 % |
| 0 - 20 мА 4 - 20 мА | ± 0,2 % | ± 0,0045 %/°С | ± 0,3 % | |||
| 2 вых | 13 бит | ± 10,5 В 0 - 10 В 0 - 5 В 1 - 5 В | ± 0,2 % | ± 0,0086 %/°С | ± 0,3 % | |
| 0 - 20 мА 4 - 20 мА | ± 0,0058 %/°С | ± 0,4 % | ||||
| 1769-L23- QBFC1B | 4 | 0 - 10,5 В | 8 бит | ± 0,7 % | ± 0,006 %/°С | ± 0,9 % |
| 0 - 21 мА | ± 0,6 % | ± 0,8 % | ||||
| 1769-L23E- QBFC1B | 4 | 0 - 10,5 В | 8 бит | ± 0,7 % | ± 0,006 %/°С | ± 0,9 % |
| 0 - 21 мА | ± 0,6 % | ± 0,8 % | ||||
| Тип модуля | Количество каналов | Сигналы | Пределы допус каемой основной погреш ности | Допускаемый температурный коэффициент | Пределы допускаемой погрешности в рабочем диапазоне температур | |
| на входе | на выходе | |||||
| 1769-OF2 | 2 | 14 бит | ± 10,5 В -0,5 - 10,5 В -0,5 - 5,25 В 0,5 - 5,25 В | ± 0,5 % | ± 0,0086 %/°С | ± 0,8 % |
| 0 - 21 мА 3,2 - 21 мА | ± 0,35 % | ± 0,0058 %/°С | ± 0,55 % | |||
| 1769-OF4 | 4 | 14 бит | ± 10,5 В -0,5 - 10,5 В -0,5 - 5,25 В 0,5 - 5,25 В | ± 0,5 % | ± 0,0086 %/°С | ± 0,8 % |
| 0 - 21 мА 3,2 - 21 мА | ± 0,35 % | ± 0,0058 %/°С | ± 0,55 % | |||
| 1769- OF4CI | 4 | 16 бит | 0 - 21 мА 3,2 - 21 мА | ± 0,35 % | ± 0,0058 %/°С | ± 0,55 % |
| 1769-OF8C | 8 | 16 бит | 0 - 21 мА 3,2 - 21 мА | ± 0,35 % | ± 0,0058 %/°С | ± 0,55 % |
| 1769- OF4VI | 4 | 15 бит | ± 10,5 В -0,5 - 10,5 В -0,5 - 5,25 В 0,5 - 5,25 В | ± 0,5 % | ± 0,0086 %/°С | ± 0,8 % |
| 1769-OF8V | 8 | 16 бит | ± 10,5 В -0,5 - 10,5 В -0,5 - 5,25 В 0,5 - 5,25 В | ± 0,5 % | ± 0,0086 %/°С | ± 0,8 % |
| 1769-L23- QBFC1B | 2 | 8 бит | 0 - 10,5 В | ± 0,5 % | ± 0,01 %/°С | ± 0,6 % |
| 0 - 21 мА | ± 1 % | |||||
| 1769-L23E- QBFC1B | 2 | 8 бит | 0 - 10,5 В | ± 0,5 % | ± 0,01 %/°С | ± 0,6 % |
| 0 - 21 мА | ± 1 % | |||||
Пределы допускаемой погрешности в рабочем диапазоне температур
Сигналы
о
в
т
с
е
ч
и
л
о
Пределы
допускаемой
основной
погрешности
Допускаемый
температурный
коэффициент
Тип модуля
на
выходе
на входе
Сигналы (мВ) от термопар:
B(+300 - +1820)°C E (-210 - +1000) °C E (-270 - -210) °C J (-210 - +1200) °C K (-230 - +1370) °C K (-270 - -225) °C N (-200 - +1300) °C N (-210 - -200) °C R (0 - +1768) °C S (0 - +1768) °C T (-230 - +400) °C T (-270 - -230) °C
± 0,100 °С/°С ± 0,020 °С/°С ± 0,27 °С/°С ± 0,022 °С/°С ± 0,50 °С/°С ± 0,038 °С/°С ± 0,037 °С/°С ± 0,043 °С/°С ± 0,061 °С/°С ± 0,060 °С/°С ± 0,035 °С/°С ± 0,35 °С/°С
± 3,0 °С ± 0,5 °С ± 4,2 °С ± 0,6 °С ± 1,0 °С ± 7,5 °С ± 1,0 °С ± 1,2 °С ± 1,7 °С ± 1,7 °С ± 1,0 °С ± 5,4 °С
± 4,5 °С ± 0,8 °С ± 6,3 °С ± 0,9 °С ± 1,5 °С ± 10 °С ± 1,5 °С ± 1,8 °С ± 2,6 °С ± 2,6 °С ± 1,5 °С ± 7,0 °С
14 бит
1769-IT6
6
± 0,44 мкВ/°С
-50 - +50 мВ
± 15 мкВ
± 25 мкВ
± 0,69 мкВ/°С
-100 - +100 мВ
± 20 мкВ
± 30 мкВ
Пределы погрешности канала компенсации температуры холодного спая
± 1 °С
| Тип модуля | Количество каналов | Сигналы | Пределы допускаемой основной погрешности | Допускаемый температурный коэффициент | Пределы допускаемой погрешности в рабочем диапазоне температур | |
| на входе | на выходе | |||||
| 1769-IR6 | 6 | Сигналы (Ом) от термопреобразователей сопротивления: Pt385 (100, 200, 500, 1000) (-200 - +850) °C Cu426 (10) (+100 - +200) °C | 14 бит | ± 0,5 °С ± 0,6 °С | ± 0,026 °С/°С ± 0,032 °С/°С | ± 0,9 °С ± 1,1 °С |
| 0 - 150 Ом | ± 0,15 Ом | ± 0,007 Ом/°С | ± 0,25 Ом | |||
| 0 - 500 Ом | ± 0,5 Ом | ± 0,023 Ом/°С | ± 0,8 Ом | |||
| 0 - 1000 Ом | ± 1,0 Ом | ± 0,043 Ом/°С | ± 1,5 Ом | |||
| 0 - 3000 Ом | ± 1,5 Ом | ± 0,072 Ом/°С | ± 2,5 Ом | |||
| Тип модуля | Количество каналов | Сигналы | Пределы допускаемой основной погрешности | Допускаемый температурный коэффициент | Пределы допускаемой погрешности в рабочем диапазоне температур | |
| на входе | на выходе | |||||
| Серия 1794 | ||||||
| 1794-IE8/ 1794-IE8XT | 8 | 0 - 20 мА 4 - 20 мА | 12 бит | ± 0,2 % | ± 0,0041 %/°С | - |
| ± 10 В 0 - 10 В | ± 0,0043 %/°С | - | ||||
| 1794-IE8H | 8 | 4 - 20 мА | 16 бит | ± 0,1 % | ± 0,05 %/°С | - |
| 1794-IF8IH | 8 | 0 - 20 мА 4 - 20 мА | 16 бит | ± 0,1 % | ± 0,4 %/°С | - |
| 1794-IE12 | 12 | 0 - 20 мА 4 - 20 мА | 16 бит | ± 0,1 % | ± 0,004 %/°С | - |
| ± 10 В | - | |||||
| 1794-IF4I/ 1794-IF4IXT | 4 | 0 - 20 мА 4 - 20 мА ± 20 мА | 16 бит | ± 0,1 % | ± 0,0038 %/°С | - |
| ± 10 В 0 - 10 В 0 - 5 В ± 5 В | ± 0,0028 %/°С | - | ||||
| 1794- IE4XOE2/ 1794- IE4XOE2XT | 4 вх | 0 - 20 мА 4 - 20 мА | 12 бит | ± 0,2 % | ± 0,0041 %/°С | - |
| ± 10 В 0 - 10 В | ± 0,0043 %/°С | - | ||||
| 2 вых | 12 бит | 0 - 20 мА 4 - 20 мА | ± 0,425 % | ± 0,0069 %/°С | - | |
| ± 10 В 0 - 10 В | ± 0,133 % | ± 0,0045 %/°С | - | |||
| Тип модуля | Количество каналов | Сигналы | Пределы допус каемой основной погреш ности | Допускаемый температурный коэффициент | Пределы допускаемой погрешности в рабочем диапазоне температур | |
| на входе | на выходе | |||||
| 1794-IE8XOE4 | 8 вх | 0 - 20 мА 4 - 20 мА | 16 бит | ± 0,1 % | ± 0,004 %/°С | - |
| ± 10 В | - | |||||
| 4 вых | 16 бит | 0 - 20 мА 4 - 20 мА | ± 0,1 % | ± 0,004 %/°С | - | |
| ± 10 В | - | |||||
| 1794-IF2XOF2I/ 1794-IF2XOF2IXT | 2 вх | 0 - 20 мА 4 - 20 мА ± 20мА | 16 бит | ± 0,1 % | ± 0,0038 %/°С | - |
| ± 10 В 0 - 10 В 0 - 5 В ± 5 В | ± 0,0028 %/°С | - | ||||
| 2 вых | 15 бит | 0 - 20 мА 4 - 20 мА | ± 0,1 % | ± 0,0038 %/°С | - | |
| ± 10 В 0 - 10 В 0 - 5 В ± 5 В | ± 0,0028 %/°С | - | ||||
| 1794-OE4/ 1794-OE4XT | 4 | 12 бит | 0 - 20 мА 4 - 20 мА | ± 0,425 % | ± 0,0069 %/°С | - |
| ± 10 В 0 - 10 В | ± 0,133 % | ± 0,0045 %/°С | - | |||
| 1794-OE8H | 8 | 13 бит | 0 - 20 мА 4 - 20 мА | ± 0,1 % | ± 0,01 %/°С | - |
| 1794-OF8IH | 8 | 16 бит | 0 - 20 мА 4 - 20 мА | ± 0,1 % | ± 0,008 %/°С | ± 0,35 %/°С |
| 1794-OE12 | 12 | 16 бит | 0 - 20 мА 4 - 20 мА | ± 0,1 % | ± 0,004 %/°С | - |
| ± 10 В | - | |||||
| 1794-OF4I/ 1794-OF4IXT | 4 | 15 бит | 0 - 20 мА 4 - 20 мА | ± 0,1 % | ± 0,0025 %/°С | - |
| ± 10 В 0 - 10 В 0 - 5 В ± 5 В | ± 0,0012 %/°С | - | ||||
| Тип модуля | Количество каналов | Сигналы | Пределы допус каемой основной погреш ности | Допускаемый температурный коэффициент | Пределы допускаемой погрешности в рабочем диапазоне температур | |
| на входе | на выходе | |||||
| 1794-IR8/ 1794- IR8XT | 8 | 1 - 433 Ом Сигналы (Ом) от термопреобразователей сопротивления: Pt385 (100) (-200 - +850) °С Pt385 (200, 500) (-200 - +630) °C | 16 бит | ± 0,05 % | ± (1,5 Ом/°С+ 0,002 %/°С) | ± 0,56 °С |
| 1794-IT8 | 8 | Сигналы (мВ) от термопар: B(+300 - +1800)°C E (-270 - +1000) °C J (-210 - +1200) °C K (-270 - +1372) °C N (-270 - +1300) °C R (-50 - +1768) °C S (-50 - +1768) °C T (-270 - +400) °C TXK/XK (L) (-200 - +800) °C | 16 бит | ± 3,70 °C ± 0,51 °C ± 0,68 °C ± 1,00 °C ± 1,07 °C ± 3,16 °C ± 3,70 °C ± 0,67 °C ± 0,67 °C | ± 0,710 °С/°С ± 0,104 °С/°С ± 0,130 °С/°С ± 0,186 °С/°С ± 0,223 °С/°С ± 0,601 °С/°С ± 0,651 °С/°С ± 0,174 °С/°С ± 0,174 °С/°С | - |
| ± 76,5 мВ | ± 39 мкВ | ± 7,812 мкВ/°С | ||||
| Пределы погрешности канала компенсации температуры холодного спая | ± 0,5 °С | |||||
| Тип модуля | Количество каналов | Сигналы | Пределы допускаемой основной погрешности | Допускаемый температурный коэффициент | Пределы допускаемой погрешности в рабочем диапазоне температур | |
| на входе | на выходе | |||||
| 1794-IRT8/ 1794-IRT8XT | 8 | Сигналы (мВ) от термопар: B(+300 - +1800)°С E (-270 - +1000) °С J (-210 - +1200) °С K (-270 - +1372) °С TXK/XK(L) (-200 - +800) °С N (-270 - +1300) °С R (-50 - +1768) °С S (-50 - +1768) °С T (-270 - +400) °С | 14 бит | Погрешность рассчитывается для режима “мВ”, после чего пересчитывается в погрешность в °С в соответствии с градуировочной характеристикой конкретной термопары | - | |
| -40 - +100 мВ | ± 0,1 % | ± 0,005 %/°С | - | |||
| Пределы погрешности канала компенсации температуры холодного спая | ± 0,5 °С | |||||
| Сигналы (Ом) от термопреобразователей сопротивления: Pt 385 (100) (-200 - +850) °С Pt 385 (200), (-200 - +400) °С | 14 бит | Погрешность рассчитывается для режима “Ом”, после чего пересчитывается в погрешность в °С в соответствии с градуировочной характеристикой конкретного типа термопреобразователя сопротивления | - | |||
| 0 - 500 Ом | ± 0,1 % | ± 0,005 %/°С | - | |||
| Тип модуля | Количество каналов | Сигналы | Пределы допуска емой основной погреш ности | Допускаемый температурный коэффициент | Пределы допускаемой погрешности в рабочем диапазоне температур | |
| на входе | на выходе | |||||
| Серия 1797 | ||||||
| 1797-IE8 | 8 | 0 - 22 мА | 16 бит | ± 0,1 % | ± 0,005 %/°С | - |
| 1797-IE8H | 8 | 0 - 22 мА | 16 бит | ± 0,1 % | ± 0,005 %/°С | - |
| 1797-IE8NF | 8 | 0 - 22 мА | 16 бит | ± 0,1 % | ± 0,005 %/°С | - |
| 1797-OE8 | 8 | 13 бит | 0 - 22 мА | ± 0,1 % | ± 0,01 %/°С | - |
| 1797-OE8H | 8 | 13 бит | 0 - 22 мА | ± 0,1 % | ± 0,01 %/°С | - |
| 1797-IRT8 | 8 | Сигналы (мВ) от термопар: B(+300 - +1800)°С E (-250 - +1000) °С J (-210 - +1200) °С K (-250 - +1372) °С N (-250 - +1300) °С R (0 - +1768) °С S (0 - +1768) °С T (-250 - +400) °С L(TXK/XK) (-200 - +800) °С | 16 бит | ± 0,1 % | ± 0,015 %/°С | - |
| -40 - +100 мВ | ||||||
| Пределы погрешности канала компенсации температуры холодного спая | ± 1 °С | |||||
| Сигналы (Ом) от термопреобразователей сопротивления: Pt 385 (100) (-200 - +850) °С Pt 385 (200), (-200 - +400) °C | 16 бит | ± 0,1 % | ± 0,015 %/°С | - | ||
| 0 - 500 Ом | ||||||
Примечания
1. В таблице 2 в графе «Пределы допускаемой основной погрешности» и в графе «Пределы допускаемой погрешности в рабочем диапазоне температур» указаны пределы допускаемой приведённой погрешности в % от верхнего предела диапазона измерений.
2. Для каналов измерения сигналов от термопар значения основной и дополнительной погрешностей указаны с учётом погрешности канала компенсации температуры холодного спая со встроенным термочувствительным элементом.
3. Дискретные модули, источники питания, процессорные модули не являются измерительными компонентами и не требуют свидетельства об утверждении типа.
4. Пределы допускаемой абсолютной погрешности модулей 1756
| П | ределы допускаемой | абсолютной погрешности модуля, | °C | |||||||||
| Температура | B | R | S | E | J | K | N | T | ||||
| -200 °C | - | - | - | ± | 0,836 | ± | 0,96 | ± 1,376 | ± 2,115 | ± 1,334 | ||
| 0 °C | - | - | - | ± | 0,358 | ± | 0,42 | ± 0,532 | ± 0,803 | ± 0,542 | ||
| 200 °C | - | ± 2,37 | ± | 2,48 | ± | 0,284 | ± | 0,38 | ± 0,525 | ± 0,637 | ± 0,395 | |
| 400 °C | - | ± 2,02 | ± | 2,19 | ± | 0,262 | ± | 0,38 | ± 0,497 | ± 0,566 | ± 0,340 | |
| 600 °C | ± | 3,53 | ± 1,85 | ± | 2,06 | - | - | ± 0,494 | ± 0,539 | - | ||
| 800 °C | ± | 2,75 | ± 1,71 | ± | 1,93 | - | - | - | ± 0,535 | - | ||
| 1000 °C | ± | 2,30 | ± 1,59 | ± | 1,82 | - | - | - | - | - | ||
| 1200 °C | ± | 2,03 | ± 1,51 | ± | 1,75 | - | - | - | - | - | ||
| 1400 °C | ± | 1,86 | ± 1,49 | ± | 1,73 | - | - | - | - | - | ||
| 1600 °C | ± | 1,80 | ± 1,51 | ± | 1,77 | - | - | - | - | |||
| 1800 °C | ± | 1,83 | ± 1,71 | ± | 2,04 | - | - | - | - | - | ||
Таблица 3 - Метрологические и технические характеристики модулей счёта комплекса
| Тип модуля | Количество каналов | Диапазон | Пределы допускаемой погрешности в рабочих условиях применения |
| 1734-IJ | 1 | от 0,15 Гц до 1,0 МГц (амплитуда сигнала 5 В) | ± 1 имп. |
| 1734-IK | 1 | от 0,15 Гц до 1,0 МГц (амплитуда сигнала 15 - 24 В) | ± 1 имп. |
| 1734-VHSC5 | 1 | от 0,33 Гц до 1,0 МГц (амплитуда сигнала 5 В) | ± 1 имп. |
| 1734-VHSC24 | 1 | от 0,33 Гц до 1,0 МГц (амплитуда сигнала 15 - 24 В) | ± 1 имп. |
| 1756-HSC | 2, каждый имеет 3 входа | от 0,5 Гц до 1,0 МГц (амплитуда сигнала 4,5 - 5,5 В 10 - 31,2 В) | ± 1 имп. |
| 1756-LSC8XIB8I | 8 | от 0 до 40 кГц (амплитуда сигнала 10 - 30 В) | ± 1 имп. |
| 1769-L24ER- QBFC1B 1769-L27ERM- QBFC1B | 2, каждый имеет 3 входа | от 0 до 250 кГц (амплитуда сигнала 2,6 - 30 В) | ± 1 имп. |
| Тип модуля | Количество каналов | Диапазон | Пределы допускаемой погрешности в рабочих условиях применения |
| 1769-HSC | 2 | от 0 до 1,0 МГц (амплитуда сигнала 2,6 - 30 В) | ± 1 имп. |
| 1794-IJ2 | 2 входа: 1 частотный, 1 импульсный | от 1 до 32767 Гц или от 1,0 до 3276,7 Гц (амплитуда сигнала 24 В) | ± 0,0425 % относит. |
| 1794-IJ2XT | 2 входа: 1 частотный, 1 импульсный | от 1 до 32 кГц (амплитуда сигнала 24 В) | ± 0,0425 % относит. |
| 1794-VHSC | 2 | от 0,33 Гц до 1,0 МГц (амплитуда сигнала 5 В или 15 - 24 В) | ± 1 имп. |
| 1794-ID2 | 2 | от 1 Гц до 100 кГц (амплитуда сигнала 24 В) | ± 1 имп. |
| 1794-IP4 | 4 (2 группы по 2) | от 1 Гц до 100 кГц (амплитуда сигнала 24 В) | ± 1 имп. |
| 1797-IJ2 | 2 частотных 2 импульсных | от 1 до 32767 Гц или от 1,0 до 3276,7 Гц (амплитуда сигнала: 50 мВ, 500 мВ, 8 В) | ± 0,043 % относит. |
Рабочие условия применения модулей Redundant Ю (серия 1715)
- Температура окружающего воздуха при работе от минус 25 до +60 °C;
- Температура окружающего воздуха при хранении и транспортировке от минус 40 до +85 °C;
- относительная влажность - 5 - 95 % без конденсата.
Рабочие условия применения модулей ввода/вывода Point I/O (серия 1734)
- Температура окружающего воздуха при работе от минус 20 до +55 °C;
- Температура окружающего воздуха при хранении и транспортировке от минус 40 до +85 °C;
- относительная влажность - 5 - 95 % без конденсата.
Рабочие условия применения модулей ControlLogix (серия 1756)
- Температура окружающего воздуха при работе 0 - +60 °C;
- Температура окружающего воздуха при хранении и транспортировке от минус 40 до +85 °C;
- относительная влажность - 5 - 95 % без конденсата.
Рабочие условия применения модулей CompactLogix (серия 1768, 1769)
- Температура окружающего воздуха при работе 0 - +60 °C;
- Температура окружающего воздуха при хранении и транспортировке от минус 40 до +85 °C;
- относительная влажность - 5 - 95 % без конденсата.
Рабочие условия применения модулей Flex I/O (серия 1794)
- Температура окружающего воздуха при работе 0 - +55 °C;
- Температура окружающего воздуха при хранении и транспортировке от минус 40 до +85 °C;
- относительная влажность - 5 - 95 % без конденсата.
Рабочие условия применения модулей Flex Ex (серия 1797)
- Температура окружающего воздуха при работе от минус 20 до +70 °C;
- Температура окружающего воздуха при хранении и транспортировке от минус 40 до +85 °C;
- относительная влажность - 5 - 95 % без конденсата.
Средний срок службы 12 лет.
Знак утверждения типа средства измерения наносится на титульный лист руководства по эксплуатации.
Комплектность поставки комплекса приведена в таблице 4.
Таблица 4
| Обозначение | Наименование | Кол. * |
| ControlLogix серии 1756 (с модулями ввода/вывода серии 1756) | Контроллеры | - |
| CompactLogix серии 1768, 1769 (с модулями ввода/вывода серии 1769) | Контроллеры | - |
| Flex I/O серии 1794 | Модули ввода/вывода | - |
| Flex Ex серии 1797 | Модули ввода/вывода | - |
| Point I/O серии 1734 | Модули ввода/вывода | - |
| Redundant I/O серии 1715 | Модули ввода/вывода | - |
| RSLogix 5000 | Программное обеспечение для программирования контроллеров | - |
| PanelView, PanelView Plus, PanelView Plus Compact, PanelView Component (серии 2711, 2711P, 2711C, 2711PC) | Панели оператора | - |
| VersaView (серии 6180W/P, 6181P/F/H, 6182H, 6155R/F, 6186/M, 6189 V, 6177R, 7477) | Станции оператора | - |
| RSView32 (серии 9301, 9305), RSView ME и RSView SE (серии 9701, 9522) | Программное обеспечение для супервизорного управления и визуализации | - |
| Руководство по эксплуатации | - | 1 |
* Конфигурация и состав комплекса определяются требованиями заказчика.
осуществляется в соответствии с МИ 2539-99 «ГСИ. Измерительные каналы контроллеров, измерительно-вычислительных, управляющих, программно-технических комплексов. Методика поверки» с изменением № 1, утвержденным ГЦИ СИ ФГУП ВНИИМС 28.11. 2011г.
Перечень основных средств поверки: калибратор-вольтметр универсальный В1-28 (Дц= ± (0,003%и+0,0003%им); AI= ± (0,006%I+0,002%Iм)), магазин сопротивлений Р 4831 (кл.т. 0,02), частотомер электронно-счётный Ч3-63, генератор сигналов Г5-60 (погрешность установки длительности Д=(10-\ + 10 нс)).
Метод измерений приведён в руководстве по эксплуатации «Комплексы измерительно-вычислительные и управляющие на базе платформы Logix PAC. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к комплексам измерительновычислительным и управляющим на базе платформы Logix PAC
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов.
Общие технические условия»
ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем.
Основные положения»
- осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
| Зарегистрировано поверок | 3702 |
| Поверителей | 40 |
| Актуальность данных | 18.11.2024 |
