Гигрометры ГТВ-002, 51229-12

Назначение

Г игрометры ГТВ-002 предназначены для измерений температуры точки росы неагрессивных газов.

Описание

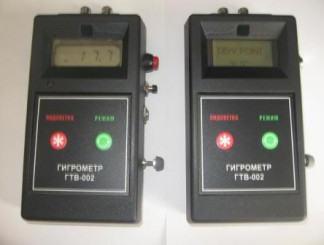

Г игрометр ГТВ-002 выполнен в едином корпусе, в котором размещены измерительная камера, плата индикации и измерений, аккумулятор или батарея. В измерительной камере размещены датчик влажности и датчик температуры. С помощью платы индикации и измерений происходит обработка сигналов от датчиков температуры и влажности и отображение результатов обработки на графическом или цифровом дисплее, размещённом на передней панели корпуса. В число отображаемых на дисплее параметров входят влажность анализируемого газа, выраженная в единицах температуры точки росы (оС) или относительной влажности (%), температура газа (оС). Принцип действия датчика влажности - сорбционно-ёмкостный. Изменение количества воды, сорбированной во влагочувствительном слое датчика, приводит к изменению электрической ёмкости сенсора влажности, которая преобразуется в частотный сигнал. Исследуемый газ подаётся в камеру через цанговый штуцер с помощью гибкого шланга и выводится из камеры через выходной штуцер. В течение определенного времени в камере устанавливается равновесие между содержанием влаги в анализируемом газе и ее содержанием во влагочувствительном слое датчика. Равновесное содержание влаги во влагочувствительном слое датчика определяет его электрическую ёмкость, и, как следствие, выходную частоту, измеряемую с помощью платы индикации и измерений. Индивидуальные калибровки, устанавливающие функциональную зависимость между частотой датчика, температурой сублимации льда (температурой точки росы) и влажностью заносятся в память вычислительного устройства платы и автоматически используются в процессе измерений.

Для предотвращения несанкционированного вскрытия прибор снабжается специальной пломбой, расположенной на одном из крепёжных винтов на задней стороне прибора, или наклейкой с нанесённой надписью «ГТВ», которая закрывает стык двух частей корпуса и которая разрушается при вскрытии прибора. В случае вскрытия корпуса нарушится целостность пломбы или наклейки.

При выходе из строя прибора или какой-либо его части прибор подлежит полной замене.

Условия эксплуатации:

Знак утверждения типа

Знак утверждения типа наносят на титульный лист руководства по эксплуатации методом компьютерной графики и на корпус прибора в виде наклейки.

Комплектность

Г игрометр ГТВ-002 - 1 шт.

Блок фильтрации - 1 шт.

Гибкий шланг с цанговым штуцером - 1 шт.

Руководство по эксплуатации - 1 экз.

Методика поверки - 1 экз.

Поверка

осуществляется по документу МП 51229-12 "Инструкция. Гигрометры ГТВ-002. Методика поверки", разработанному и утвержденному ГЦИ СИ ФГУП "ВНИИМС" в 2012 г. и входящему в комплект поставки.

Основные средства поверки:

генератор влажного газа MG 101, диапазон воспроизведения температуры точки росы от минус 75оС до (t - 10)оС, пределы допускаемой абсолютной погрешности воспроизведения содержания влаги ± 1 °С,

азот газообразный особой чистоты по ГОСТ 9293-74,

барометр-анероид БАММ-1, диапазон измерений от 80 до 160 кПа, пределы допускаемой основной абсолютной погрешности ± 0,2 кПа.

Сведения о методах измерений

Методы измерений приведены в руководстве по эксплуатации.

Нормативные и технические документы, устанавливающие требования к гигрометрам ГТВ-002

ГОСТ 8.547-2009 "ГСИ. Государственная поверочная схема для средств измерений влажности газов".

Технические условия ТУ 4215-001-65219850-2012.

Рекомендации к применению

Вне сферы государственного регулирования обеспечения единства измерений.
