| Номер в госреестре | 51230-12 |
| Наименование СИ | Комплекты мер эквивалентной ультразвуковой толщины |
| Обозначение типа СИ | МЭТ-300-Ст20, МЭТ-300-40Х13, МЭТ-300-Д16, МЭТ-300-Л62 |
| Изготовитель | Общество с ограниченной ответственностью "Инженерный Центр Физприбор" (ООО "ИЦ Физприбор"), г. Екатеринбург |
| Год регистрации | 2012 |
| Срок свидетельства | 04.07.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекты мер эквивалентной ультразвуковой толщины МЭТ-300-Ст20, МЭТ-300-40Х13, МЭТ-300-Д16, МЭТ-300-Л62 (далее по тексту - комплект), предназначены для настройки и поверки толщиномеров ультразвуковых и средств измерений координат отражателей (дефектов).
Комплект содержит набор мер различной толщины из одного материала с одинаковыми акустическими характеристиками. Мера представляет собой изделие цилиндрической формы с двумя плоскими параллельными гранями. На каждой мере нанесена гравировка, содержащая идентификационные данные.
Меры воспроизводят толщину, время прохождения ультразвуковых волн и эквивалентную ультразвуковую толщину.

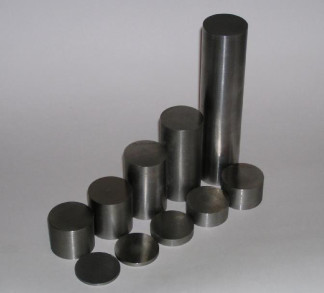

На рис. 1 представлена фотография общего вида комплекта мер эквивалентной ультразвуковой толщины.
| Марка материала, из которого изготовлены меры эквивалентной ульт- | |
| развуковой толщины, входящие в комплекты: | |
| МЭТ-300-Ст20 | Ст20 |
| МЭТ-300-40Х13 | 40Х13 |
| МЭТ-300-Д16 | Д16 |
| МЭТ-300-Л62 | Л62 |
| Диапазон толщины, мм | от 0,5 до 300 |
| Номинальные значения толщины мер в комплекте, мм | 0,5, 0,6, 1, 2, 3, 5, 8, 10, 15, 16, 20, 30, 40, 50, 60, 80, 100, 120, 150, 160, 200, 240, 250, 280, 300 |
| Поперечный размер меры (диаметр), мм - в диапазоне толщин от 0,5 до 20 мм - в диапазоне толщин более 20 до 50 мм - в диапазоне толщин более 50 до 100 мм - в диапазоне толщин более 100 до 300 мм | от 30 до 90 от 40 до 90 от 50 до 90 от 60 до 90 |
| Диапазон скоростей ультразвуковых волн, м/с | от 4500 до 6500 |
| Шероховатость поверхности ввода и донной поверхности Rz, не более, мкм | 20 |
| Пределы допускаемой абсолютной погрешности толщины мер, мм где Н - измеряемая толщина меры, мм | ±(0,006+0,001 Н) |
| Пределы допускаемой абсолютной погрешности времени прохождения ультразвуковых волн, мкс где T - измеряемое время прохождения ультразвуковых волн, мкс | ±(0,012+0,00007 T) |
| Пределы допускаемой абсолютной погрешности эквивалентной ультразвуковой толщины, мм где Нэкв - измеряемая эквивалентная ультразвуковая толщина, мм | ±(0,04+0,0025 Нэкв) |
| Средний срок службы, не менее, год | 10 |
| Масса комплекта мер, не более, кг | 55 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при температуре 25 °С, не более, % | от 15 до 25 98 |
Примечания:
- Допускается замена материала мер при условии, что скорость звука в материале находится в диапазоне от 4500 до 6500 м/с.
- По заказу потребителя допускается изготовление мер с промежуточными значениями толщины в диапазоне толщин от 0,5 до 300 мм.
Знак утверждения типа наносится на титульные листы руководства по эксплуатации и паспорта типографским способом и на упаковку комплекта мер эквивалентной ультразвуковой толщины методом наклейки.
| Наименование изделия | Кол-во, шт. |
| Комплекты мер эквивалентной ультразвуковой толщины МЭТ-300-Ст20, МЭТ-300-40Х13, МЭТ-300-Д16, МЭТ-300-Л62 | 1* |
| «Комплекты мер эквивалентной ультразвуковой толщины МЭТ-300-Ст20, МЭТ-300-40Х13, МЭТ-300-Д16, МЭТ-300-Л62. Руководство по эксплуатации» 49.5894.001.01.000 РЭ | 1 |
| «Комплект мер эквивалентной ультразвуковой толщины МЭТ-300-Ст20, МЭТ-300-40Х13, МЭТ-300-Д16, МЭТ-300-Л62. Паспорт» | 1 |
осуществляется в соответствии с разделом 6 «Методика поверки» руководства по эксплуатации 49.5894.001.01.000 РЭ «Комплекты мер эквивалентной ультразвуковой толщины МЭТ-300-Ст20, МЭТ-300-40Х13, МЭТ-300-Д16, МЭТ-300-Л62. Руководство по эксплуатации», утвержденным ГЦИ СИ ФГУП «ВНИИМС» в июне 2012 г. и включенным в комплект поставки.
Основные средства поверки: микрометр цифровой МКЦ-25 по ГОСТ 6507-90, д. и. 0
- 25 мм, пг ±0,002 мм, микрометр цифровой МКЦ-50 по ГОСТ 6507-90, д. и. 25 - 50 мм, пг ±0,002 мм, штангенрейсмас цифровой ШРЦ-300-0,01 по ГОСТ 164-90, д. и. 0 - 300 мм, пг ±0,03 мм, ультразвуковой дефектоскоп УД9812, диапазон частот 0,6 - 12 МГц, пг измерения интервалов времени Т в диапазоне длительности развёртки ±(0,006+0,00003-Т) мкс.
Сведения о методах измерений приведены в документе 49.5894.001.01.000 РЭ «Комплекты мер эквивалентной ультразвуковой толщины МЭТ-300-Ст20, МЭТ-300-40Х13, МЭТ-300-Д16, МЭТ-300-Л62. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к комплектам мер эквивалентной ультразвуковой толщины МЭТ-300
ТУ 49.5894.001.01.000 «Комплекты мер эквивалентной ультразвуковой толщины МЭТ-300-Ст20, МЭТ-300-40Х13, МЭТ-300-Д16, МЭТ-300-Л62. Технические условия».
Выполнение работ и оказание услуг по обеспечению единства измерений.
