Весы электронные платформенные 4Д, 51239-12

Весы электронные платформенные 4Д Назначение средства измерений

Весы электронные платформенные 4Д (далее весы) предназначены для статического взвешивания грузов.

Описание

Конструктивно весы состоят из грузоприемного устройства и дискретного отсчётного устройства (далее - ДОУ). ГПУ включает в себя грузоприемную платформу, соединительную коробку и комплект весоизмерительных датчиков (далее датчик).

В зависимости от конструктивного исполнения платформы весы изготавливаются в трёх исполнениях: Н - низкопрофильная платформа, Т - платформа с пандусами для взвешивания тележек с грузом, С - платформа с ограждением для взвешивания скота. Ограждение весов для взвешивания скота может выполняться в двух вариантах: с распашными и раздвижными дверями, а сами весы могут оснащаться транспортным устройством для перемещения их с одного места на другое.

В качестве весоизмерительных датчиков используются тензорезисторные датчики типа 3510 производства фирмы «Vishay Tedea-Huntleigh», Израиль, (буква V в обозначении весов), типа 350, производства фирмы «Utilcell s.r.o.», Испания, (буква U в обозначении весов) или типа Н8С производства фирмы «Zhonghang Electronic Measuring Instruments Co.Ltd (ZEMIC)», Китай, (буква Z в обозначении весов), и дискретное отсчётное устройство типа SE производства фирмы «АXIS» Sp.zo^, Gdansk», Республика Польша.

Весы могут быть оснащены интерфейсом RS 232С или RS 485 для связи с внешними электронными устройствами (например, компьютер, принтер и т.п.).

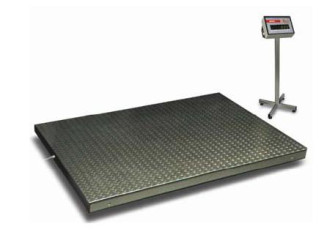

Общий вид весов представлен на рисунках 1-3.

Рисунок 3 - Внешний вид весов с платформой с ограждением для взвешивания скота

а)    с распашными дверями без транспортного устройства

б)    с распашными дверями с транспортным устройством

в)    с раздвижными дверями без транспортного устройства

г)    с раздвижными дверями с транспортным устройством

Принцип действия весов основан на преобразовании деформации упругого элемента тензо-резисторного датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза. Аналоговый электрический сигнал датчика преобразуется в цифровой код дискретным отсчетным устройством (ДОУ). Результаты взвешивания отображаются на дисплее индикатора весов.

На маркировочной табличке весов указывают:

-    обозначение типа весов;

-    класс точности;

-    значения Max, Min, e;

-    торговую марку изготовителя и его полное наименование;

-    торговую марку или полное наименование представителя изготовителя для импортируемых весов;

-    серийный номер;

-    знак утверждения типа.

Место пломбировки весов от несанкционированного доступа приведено на рисунке 4.

Весы выпускаются в восьми модификациях, отличающихся максимальной (Max) и минимальной (Min) нагрузками, дискретностью (d) и поверочным делением (e) (здесь и далее терминология приведена в соответствии с ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»), а также массой и габаритными размерами, и имеют обозначение ^NH-L/B-MD-A, где:

4Д - тип весов;

N - максимальная нагрузка, кг;

И - конструктивное исполнение грузоприемной платформы(Н - низкопрофильная платформа, Т - платформа с пандусами для взвешивания тележек с грузом, С - платформа с ограждением для взвешивания скота);

L/B - длина/ширина ГПУ, мм;

М - материал изготовления грузоприемной платформы и датчика(1- углеродистая сталь, гладкий лист, датчик - никелированный сталь; 2- углеродистая сталь, гладкий лист, датчик- нержавеющая сталь; 3- углеродистая сталь, рифленый лист, датчик- никелированная сталь; 4- углеродистая сталь, рифленый лист, датчик- нержавеющая сталь; 5- нержавеющая сталь, гладкий нержавеющий лист, датчик- нержавеющая сталь; 6- нержавеющая сталь, рифленый нержавеющий лист, датчик-нержавеющая сталь);

D - тип датчика(У- датчики типа 3510, фирмы «Vishay Tedea-Huntleigh», Израиль, U - датчики типа 350, фирмы «Utilcell s.r.o.», Испания, Z- датчики типа Н8С, фирмы «Zhonghang Electronic Measuring Instruments Co.Ltd (ZEMIC)», Китай);

А - электропитание от аккумулятора.

Программное обеспечение

Программное обеспечение (далее - ПО) весов является встроенным и полностью метрологически значимым.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

* Примечание - цифровой идентификатор ПО (контрольная сумма исполняемого кода) и алгоритм вычисления цифрового идентификатора ПО не используется на устройствах при работе со встроенным ПО.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении весов.

Программное обеспечение (ПО) весов реализовано в ДОУ. ПО не может быть модифицировано или прочитано через какой-либо интерфейс, т.к. имеет встроенную защиту. Номер версии ПО отображается на дисплее ДОУ при включении весов.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой (наклейкой), которая находится на задней панели ДОУ (рисунок 4).

ПО не может быть модифицировано без нарушения защитной пломбы, установки переключателя юстировки в положение «ON» и ввода сервисного кода.

Уровень защиты ПО от непреднамеренных и преднамеренных воздействии в соответствии с МИ 3286-2010 - «С».

Технические характеристики

Основные метрологические и технические характеристики указаны в таблицах 2-4.

Таблица 2

Таблица 3

Таблица 4

Продолжение таблицы 4

Продолжение таблицы 4

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и маркировочную табличку, расположенную на корпусе весов.

Комплектность

1.    Весы....................................................................................................1 шт.

2.    Адаптер сетевого питания.........................................................................1 шт.

3.    Эксплуатационная документация..........................................................................1 комплект

Поверка

Осуществляется в соответствии с документом МП 51239-12 «Весы электронные платформенные 4Д. Методика поверки», утвержденным ФГУП «ВНИИМС» 19.12.2011 г.

Основные средства поверки: гири класса М1 по ГОСТ 7328-2001.

Сведения о методах измерений

Измерение массы на весах проводится согласно разделу 8 «Порядок работы» документа «Весы электронные платформенные 4Д. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к весам электронным платформенным 4Д

Техническая документация фирмы ЧУПТП «Номинал», Республика Беларусь

лист № 9 всего листов 9

Рекомендации к применению

осуществление торговли и товарообменных операций;
