| Номер в госреестре | 51240-12 |
| Наименование СИ | Тензометры |
| Обозначение типа СИ | T2020 |
| Изготовитель | "Alpha Technologies", США |
| Год регистрации | 2012 |
| Срок свидетельства | 21.09.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Тензометры Т2020 (далее - тензометры) предназначены для измерения силы и относительной деформации при испытаниях на растяжение и сжатие образцов из резины и полимеров при статических режимах нагружения.
Принцип действия тензометров заключается в преобразовании силы, приложенной к испытываемому образцу, и деформации в электрические сигналы, передающиеся в электронный блок управления. Управление всеми операциями производится с компьютера с использованием программного обеспечения, позволяющего в автоматическом режиме осуществлять измерения, запись результатов измерений в виде таблиц или в графическом режиме.
Конструктивно тензометр представляет собой блочно-модульную конструкцию, состоящую из основания, на котором закреплена рама с подвижной траверсой, датчиком силы и двумя зажимами, а также экстензометра и компьютера. На подвижной траверсе закреплен датчик силы. Для крепления испытуемого образца используются зажимы, один из которых прикреплен к основанию, а другой крепится к датчику силы. Подвижная траверса перемещается по направляющим колоннам рамы с помощью винтовых пар. Нагрузка прикладывается к испытуемому образцу последовательно с датчиком силы.
Внутри основания располагается электронный блок управления.
Исполнение тензометра зависит от конструкции рамы (одноколонные и
двухколонные), высоты рабочего пространства и величины нагрузки.

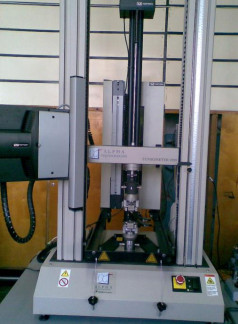

Внешний вид и схема пломбирования представлены на рисунке 1.
Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| 1. В1иеЫ11 Lite | В1иеЫ11 Lite.exe | 2.14.582 | HQQX-GX1P-APPX-BX2Q | CRC32 |
| 2. В1иеЫ11 2 | В1иеЫ11 2.exe | 2.25.796 | 0RRG-HW1H-0RR8- AX2A | CRC32 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - С в соответствии с МИ 3286-2010.
Основные метрологические и технические характеристики приборов приведены в таблице 2 и 3.
Таблица 2
| Наименование показателя | Д | вухколонные тензометры | ||
| Т2020- DC05 | Т2020- DC05-EH | Т2020- DC10 | Т2020- DC10-EH | |
| Диапазон измерения силы, кН | от 0 до 5 | от 0 до 5 | от 0 до 10 | от 0 до 10 |
| Пределы допускаемой относительной погрешности при измерении силы, % | ± 1,0 | ± 1,0 | ± 1,0 | ± 1,0 |
| Максимальная скорость перемещения подвижной траверсы, мм/мин | 1000 | 1000 | 500 | 500 |
| Пределы допускаемой относительной погрешности измерения скорости перемещения подвижной траверсы, % | ± 0,2 | ± 0,2 | ± 0,2 | ± 0,2 |
| Максимальное перемещение подвижной траверсы, мм | 1193 | 1708 | 1193 | 1708 |
| Диапазон измерения деформации: -абсолютной, мм, не менее -относительной, %, не менее | 7503000 | 7503000 | 7503000 | 7503000 |
| Пределы допускаемой абсолютной погрешности измерения относительной деформации, % | ± 1,0 | ± 1,0 | ± 1,0 | ± 1,0 |
| Масса, кг, не более: - тензометра - экстензометра | 110 18 | 124 18 | 110 18 | 124 18 |
| Г абаритные размеры (длина х ширина х высота), мм, не более | 756 х 707 х 1582 | 756 х 707 х 2097 | 756 х 707 х 1582 | 756 х 707 х 2097 |
| Напряжение питания, В | 220 ± 22 | |||
| Максимальная потребляемая мощность, В-А | 300 | |||
| Условия эксплуатации: - температура, °С - относительная влажность, % | от плюс 10 до плюс 35 от 10 до 90 | |||
| Наименование показателя | Одноколонные тензометры | |
| T2020-SC05 | T2020-SC05-EH | |
| Диапазон измерения силы, кН | от 0 до 5 | от 0 до 5 |
| Пределы допускаемой относительной погрешности при измерении силы, % | ± 1,0 | ± 1,0 |
| Максимальная скорость перемещения подвижной траверсы, мм/мин | 1000 | 1000 |
| Пределы допускаемой относительной погрешности измерения скорости перемещения подвижной траверсы, % | ± 0,2 | ± 0,2 |
| Максимальное перемещение подвижной траверсы, мм | 1123 | 1383 |
| Диапазон измерения деформации: -абсолютной, мм, не менее -относительной, %, не менее | 7503000 | 7503000 |
| Пределы допускаемой абсолютной погрешности измерения относительной деформации, % | ± 1,0 | ± 1,0 |
| Масса, кг, не более: - тензометра - экстензометра | 51 18 | 57 18 |
| Г абаритные размеры (длина х ширина х высота), мм, не более | 500 х 382 х 1358 | 500 х 382 х 1628 |
| Напряжение питания, В | 220 ± 22 | |
| Максимальная потребляемая мощность, В-А | 300 | |
| Условия эксплуатации: - температура, °С - относительная влажность, % | от плюс 10 до плюс 35 от 10 до 90 | |
Знак утверждения типа наносится на титульные листы паспорта типографским способом и на основание тензометра методом наклейки.
В комплект поставки входят:
1 шт., 1 шт., 1 шт.,
1 шт.,
1 шт.
- тензометр
- персональный компьютер
- программное обеспечение (V2.14.582 и V2.25.796)
- экстензометр
- паспорт
осуществляется по документу «Тензометры Т2020. Паспорт. Приложение А. Методика поверки», утвержденному ГЦИ СИ ФБУ «Омский ЦСМ» 17.02.2012 г.
В перечень основного поверочного оборудования входят:
- динамометры образцовые универсальные ДОУ-3, 3 разряд;
- штангенрейсмас ШРЦ, диапазон измерения от 0 до 500 мм, погрешность ± 0,05 мм;
- лента измерительная металлическая, диапазон измерения от 0 до 10 м, 3 разряд;
- линейка измерительная металлическая, диапазон измерения от 0 до 1000 мм, погрешность ±
0,2 мм;
- секундомер СОС пр-2а-5, класс 3, погрешность ± 0,2 с.
приведены в документе «Тензометры Т2020. Паспорт».
Нормативные и технические документы, устанавливающие требования к тензометрам Т2020
ГОСТ 28840-90 «Машины для испытания материалов на растяжение, сжатие и изгиб». ГОСТ Р 8.663-2009 «ГСИ. Государственная поверочная схема для средств измерений
силы»
Применяются при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
