Анализаторы влажности Aurora, 51244-12

Назначение

Анализаторы влажности Aurora (далее - анализаторы) предназначены для непрерывного измерения содержания влаги в природном газе.

Описание

Принцип действия анализаторов основан на абсорбционной спектроскопии с настраиваемым диодным лазером. При определенных специфических частотах молекула воды поглощает световую энергию. При заданной частоте поглощения по мере увеличения концентрации водяных паров поглощение также увеличивается.

В анализаторе влажности Aurora используется диодный лазер, который работает в узком диапазоне частот в ближней инфракрасной области спектра. Принцип действия гигрометров, использующих настраиваемые диодные лазеры, основан на законе Ламберта-Бэра, когда при прохождении светового потока при определенных длинах волн через поток газа, часть светового потока поглощается водой. Уменьшение интенсивности светового потока пропорционально содержанию воды.

Фотодиод и сравнительный фотодиод помещен в герметично запаянный сухой отсек. Температуру газа измеряют платиновым термометром сопротивления, давление пробы измеряют силиконовым микроманометром. С одновременным измерением давления и температуры прибор измеряет парциальное давление водяного пара, обеспечивает считывание, а также передачу аналоговых и цифровых сигналов параметров влажности, выбранных пользователем, включая температуру точки конденсации, коэффициент объема и абсолютную влажность (фунты/MMSCF или мг/м3).

В полевых условиях встроенный мембранный фильтр отделяет жидкости (углеводороды, капельную воду, гликоли) от газа и возвращает их назад в трубу, регулятор давления понижает давление. Коалесцирующий фильтр отделяет дополнительные жидкости, аэрозоли и частицы, не задержанные мембранным фильтром. Второй регулятор давления снижает давление до значения близкого к атмосферному.

Расход газа через измерительную ячейку контролируется игольчатым вентилем и измеряется ротаметром.

Система пробоотбора и абсорбционная ячейка установлены в термостатируемый отсек из нержавеющей стали. Наличие нагревателя позволяет сохранить пробу в газообразном состоянии.

Анализатор влажности Aurora снабжен тремя цифровыми дисплеями, тремя программируемыми аналоговыми выходами интерфейсом RS232/485 с MODBUS протоколом.

Контактирующие с водой части прибора изготовлены из нержавеющей стали за исключением оптического окна, которое состоит из патентованного стекла и зеркала из патентованного полированного металлического сплава. Эти материалы обеспечивают защиту от коррозии и "оптическую" чистоту.

При использовании гигрометра в холодных климатических условиях в корпусе может быть установлен дополнительный обогрев для предотвращения конденсации.

Программное обеспечение AuroraView позволяет выполнять дистанционное считывание показаний, построение графиков трендов, диагностику и спектральные сканы. Всю информацию можно сохранять как текстовые файлы в формате ASCII, что даёт возможность экспортировать данные в другие прикладные программы, например, в Excel.

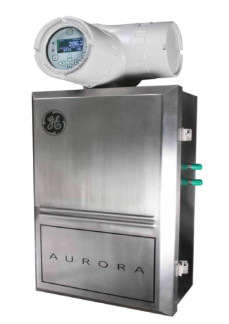

Рис.1. Фотография общего вида анализатора влажности Aurora.

Программное обеспечение

Идентификационные данные программного обеспечения

Таблица 1

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню:

- "С" - метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений в соответствии с МИ 3286-2010.

Влияние программного обеспечения учтено при нормировании метрологических характеристик.

Технические характеристики

Условия эксплуатации:

Знак утверждения типа

Знак утверждения типа наносится на шильдик с индивидуальным номером прибора и может дублироваться на лицевой панели прибора, а также, на титульный лист Руководства по эксплуатации анализатора типографским способом.

Комплектность

Анализатор влажности Aurora

Руководство по эксплуатации на русском языке.

Методика поверки.

Поверка

осуществляется по документу МП 51244-12 "Инструкция. Анализаторы влажности Aurora. Методика поверки", разработанному и утвержденному ГЦИ СИ ФГУП "ВНИИМС" 20 июня 2012 г. и входящим в комплект поставки.

Основные средства поверки:

-    гигрометр точки росы Michell Instruments модификация S4000, диапазон измерений температуры точки росы от минус 100 оС до плюс 20 оС, пределы допускаемой абсолютной погрешности ± 0,2 оС (рабочий эталон);

-    генератор динамический влажного газа "ЭТАЛОН - 02" по ТУ 6-03-18136415-03, диа-

8 2

пазон объемной доли влаги в приготовленных смесях от (110- ) % до (110- ) %.

Сведения о методах измерений

приведены в документе «Анализатор влажности Aurora. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к анализаторам влажности Aurora

техническая документация фирмы-изготовителя "GE Sensing EMEA", Ирландия.

Рекомендации к применению

- вне сферы государственного регулирования обеспечения единства измерений.
