| Номер в госреестре | 51245-12 |
| Наименование СИ | Система измерительная специализированная |
| Обозначение типа СИ | М3 |
| Изготовитель | ФГУП ЦАГИ им.проф.Н.Е.Жуковского, г.Жуковский |
| Год регистрации | 2012 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Система измерительная специализированная М3 предназначена для измерения силы и угла наклона поверхности.
Принцип действия системы измерительной специализированной основан на преобразовании измеряемой величины в пропорциональный ей электрический сигнал с последующей обработкой.
Датчики силоизмерительные тензометрические и датчики измерения угла наклона поверхности преобразуют механические параметры исследуемого объекта в электрические сигналы, которые поступают на входы измерительных преобразователей, где осуществляется аналого-цифровое преобразование и дальнейшая обработка измерительной информации.
В состав системы измерительной специализированной входят датчики и измерительные преобразователи.

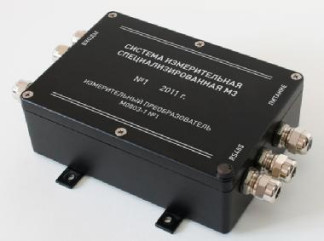

Конструктивно система измерительная специализированная М3 выполнена в виде отдельных блоков - измерительных преобразователей (рисунок 1) и датчиков, соединенных кабелями связи.
Измерительные преобразователи представляют собой закрытый корпус. На боковых панелях расположены разъемы для присоединения к внешним цепям. Для исключения несанкционированного доступа к системе измерительной специализированной на всех измерительных преобразователях имеются пломбируемые винты крепления верхней крышки (рисунок 2).
Система измерительная специализированная имеет интерфейс связи RS485. Управление процессом сбора, обработки и хранения измерительной информации обеспечивается персональным компьютером с помощью программного обеспечения.
Датчики (рисунок 3) устанавливаются на исследуемом объекте, измерительные преобразователи - в непосредственной близости от объекта и соединяются посредством кабельных связей.
Идентификационные данные программного обеспечения
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| ВЕКТОР | VEKTOR | V. 2.1 | Ox25691C8B5C4798DA78F2 D3C14846E4036BA183E932 AA7F72CC19DF2F16B 8DEF4 | ГОСТ Р 34.11-94 |
Уровень защиты программного обеспечения системы измерительной специализированной от непреднамеренных и преднамеренных изменений - С в соответствии с МИ 32862010.
| Количество каналов измерения силы | 7 |
| Диапазоны измерений силы, кН | 0...5; 0...10; 0...50; 0...100 |
| Пределы допускаемой приведенной погрешности измерения силы, % | ±0,5 |
| Количество каналов измерения угла наклона поверхности | 1 |
| Диапазон измерений угла наклона поверхности | ±10° |
| Пределы допускаемой абсолютной погрешности измерения угла наклона поверхности | ±30" |
| Питание измерительных преобразователей напряжением постоянного тока, В | 24±2 |
| Потребляемая мощность, В • А | не более 20 |
| Г абаритные размеры и масса составных частей измерительной системы указаны в таблице 1. |
Таблица 1
| Наименование | Количест во | Г абаритные размеры, мм | Масса, кг |
| Датчик силоизмерительный тензорезисторный М70К | 1 | 103x75x0116 | 4 |
| Датчик силоизмерительный тензорезисторный С2Н | 2 | 77x74x78 | 0,9 |
| Датчик силоизмерительный тензорезисторный Н2 | 2 | 180x27x50 | 1,8 |
| Датчик силоизмерительный тензорезисторный С65 | 2 | 65x0113 | 3 |
| Датчик измерения угла наклона поверхности ДУ2-10 | 1 | 110x85x55 | 0,35 |
| Преобразователь измерительный М0803-1 | 71 | 225x150x160 | 1,4 |
| Преобразователь измерительный ADS | 170x120x55 | 0,25 |
Срок службы, лет не менее 10 Условия эксплуатации:
- температура окружающего воздуха, °С 15...35
- относительная влажность воздуха, % 10...80
- атмосферное давление, кПа 84...107
Знак утверждения типа наносят на титульный лист руководства по эксплуатации типографским способом, а на верхние крышки измерительных преобразователей методом трафаретной печати со слоем защитного покрытия.
Система измерительная специализированная М3 поставляется в комплекте, указанном в таблице 2.
Таблица 2
| № п/п | Наименование изделия | Коли чество | Примечание |
| 1 | Датчик силоизмерительный тензорезисторный М70К | 1 | |
| 2 | Датчик силоизмерительный тензорезисторный С2Н | 2 | |
| 3 | Датчик силоизмерительный тензорезисторный Н2 | 2 | |
| 4 | Датчик силоизмерительный тензорезисторный С65 | 2 | |
| 5 | Датчик измерения угла наклона поверхности ДУ2-10 | 1 | |
| 6 | Преобразователь измерительный М0803-1 | 7 | |
| 7 | Преобразователь измерительный ADS | 1 | |
| 8 | Руководство по эксплуатации 1584.000.РЭ | 1 | |
| 9 | Формуляр 1584.000. ФО | 1 |
осуществляется по документу «Система измерительная специализированная М3. Руководство по эксплуатации 1584.000.РЭ, раздел 6. Методика поверки». Методика поверки, утвержденному ГЦИ СИ ФГУП «ЦАГИ» 20.03.2012 г.
Перечень эталонов, применяемых при поверке:
Машина силовоспроизводящая ДО-2-5. Предел воспроизведения <50 кН. Предел допускаемых значений доверительных границ относительной погрешности 5=0,15%.
Машина силовоспроизводящая НБМ-100. Предел воспроизведения <1 МН. Предел допускаемых значений доверительных границ относительной погрешности 5=0,15%.
Методика измерений представлена в «Руководстве по эксплуатации 1584.000.РЭ. Система измерительная специализированная М3, раздел 2».
Нормативные и технические документы, устанавливающие требования к системе измерительной специализированной М3
«Система измерительная специализированная М3. Руководство по эксплуатации 1584.000.РЭ».
Применяется при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 24.11.2024 |
