| Номер в госреестре | 51248-12 |
| Наименование СИ | Анализаторы сигналов модульные |
| Обозначение типа СИ | NI PXIe-5663, NI PXIe-5663E, NI PXIe-5665 |
| Изготовитель | Компания "National Instruments Corporation", США |
| Год регистрации | 2012 |
| Срок свидетельства | 26.07.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Анализаторы сигналов модульные NI PXIe-5663, NI PXIe-5663E, NI PXIe-5665 предназначены для измерения параметров спектра модулированных высокочастотных сигналов в коаксиальных трактах.
Принцип действия анализаторов сигналов модульных NI PXIe-5663, NI PXIe-5663E, NI PXIe-5665 основан на супергетеродинном преобразовании входного высокочастотного сигнала на промежуточных частотах в сигнал низкой частоты и выделении его огибающей. Для развертки спектра используется высокостабильный генератор качающейся частоты синтезаторного типа, синхронизация которого осуществляется от внутреннего кварцевого генератора или от внешнего источника сигнала. Мгновенные значения напряжения низкой частоты преобразуются аналого-цифровым преобразователем в цифровой код и отображаются на цветном жидкокристаллическом дисплее в виде спектрограммы, параметры которой задаются пользователем. В режиме анализа модулированных сигналов осуществляется демодуляция высокочастотного сигнала с выходом на промежуточной частоте.
Модели NI PXIe-5663, NI PXIe-5663E в базовом исполнении (с диапазоном частот до 6,6 ГГц) состоят из модулей понижающего преобразователя частоты PXIe-5601, высокочастотного генератора-синтезатора PXIe-5652, и аналого-цифрового демодулятора PXIe-5622.
Модели NI PXIe-5663, NI PXIe-5663E могут быть оснащены блоком расширения частотного диапазона до 26,5 ГГц, который состоит из модулей преселектора PXI-1410, преобразователя частоты PXI-1420 и высокочастотного генератора-синтезатора PXI-1450B.
Модель NI PXIe-5663E имеет функцию списка переключаемых конфигураций режимов измерений, задаваемых пользователем.
Модель NI PXIe-5665 состоит из модулей понижающего преобразователя частоты PXIe-5603 (для исполнения с частотным диапазоном до 3,6 ГГц) или PXIe-5605 (для исполнения с частотным диапазоном до 14 ГГц), высокочастотного генератора-синтезатора PXIe-5653, и аналого-цифрового демодулятора PXIe-5622.
Конструктивно модули, входящие в состав анализаторов сигналов модульных NI PXIe-5663, NI PXIe-5663E, NI PXIe-5665, выполнены в виде платы в экранированном корпусе, имеющем лицевую панель с разъемами для присоединения сигнальных кабелей, и заднюю панель с разъемом присоединения к шине PXI Express. Модули устанавливаются в шасси PXI Express компании “National Instruments”.
Управление режимами и обработка измерительной информации производятся установленным в шасси PXI Express контроллером компании “National Instruments”, или внешним компьютером пользователя. Интерфейс пользователя реализован в виде виртуальной панели на мониторе контроллера (внешнего компьютера), где задаются режимы управления, формы представления сигнала и результаты измерений.
Внешний вид анализаторов сигналов модульных NI PXIe-5663, NI PXIe-5663E, NI PXIe-5665 показан на фотографиях ниже:

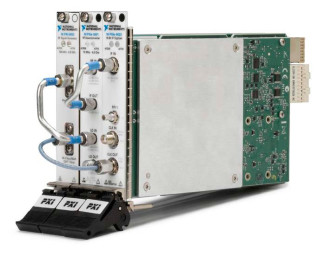

фотография 1 - модель NI PXIe-5663 в базовом исполнении
(с диапазоном частот до 6.6 ГГц);
фотография 2 - модель NI PXIe-5665 (исполнение 14 ГГц);
фотография 3 - модель NI PXIe-5663 с блоком расширения диапазона частот до 26,5 ГГц, установленная в шасси PXI Express^ левых слотах - контроллер).
_фотография 3. NI PXIe-5663, NI PXIe-5663E 26,5 ГГц_
По техническим требованиям и условиям эксплуатации анализаторы сигналов модульные NI PXIe-5663, NI PXIe-5663E, NI PXIe-5665 соответствуют ГОСТ 22261-94 с рабочим интервалом температур от 0 до + 55 оС.
Пакет программного обеспечения NI-RFSA устанавливается на контроллер в шасси PXI Express. На контроллер должна быть установлена операционная система Windows в соответствии с требованиями, изложенными в руководстве пользователя. Программное обеспечение выполняет функции управления режимами работы, математические функции обработки, представления, записи и хранения измерительной информации. По заказу дополнительно поставляются лицензионные продукты “NI Spectrum Measurement Toolkit”, “NI Modulation Toolkit” компании “National Instruments”.
Общие сведения о программном обеспечении приведены в таблице ниже.
| класс риска | А по WELMEC 7.2 для категории U |
| идентификационное наименование | NI-RFSA |
| идентификационный номер версии | 2.5 и выше |
| диапазон частот | |
| NI PXIe-5663, NI РХ1е-5663Е базовое исполнение с блоком расширения частоты | от 10 МГц до 6,6 ГГц от 10 МГц до 26,5 ГГц |
| NI PXIe-5665 исполнение 1 исполнение 2 | от 20 Гц до 3,6 ГГц от 20 Гц до 14 ГГц |
| максимальная полоса частот анализа модулированных сигналов | 50 МГц |
| пределы допускаемой погрешности частоты опорного генератора при температуре от + 15 до + 35 °С | |
| NI PXIe-5663, NI РХ1е-5663Е | : 4-К)'6 |
| NI PXIe-5665 | : 6-10'* |
| годовой дрейф частоты опорного генератора, не более | |
| NI PXIe-5663, NI РХ1е-5663Е | : 5 10'6 |
| NI PXIe-5665 | ± 1.1 ()-■* |
| уровень фазовых шумов при отстройке на 10 кГц относительно уровня на несущей (центральной) частоте, не более | |
| NI PXIe-5663, NI РХ1е-5663Е на частоте 1 ГГц | - 105 дБ/Гц |
| NI PXIe-5665 на частоте 800 МГц | - 120 дБ/Гц |
| полоса пропускания по уровню - 3 дБ NI PXIe-5663, NI РХ1е-5663Е NI PXIe-5665 | от 1 Гц до 10 МГц от 1 Гц до 50 МГц |
| максимальный уровень сигнала на входе | + 30 дБм 1 |
| усредненный уровень собственных шумов, не более | |
| NI PXIe-5663, NI РХ1е-5663Е на частотах от 10 до 30 МГц на частотах от 30 до 120 МГц на частотах от 120 МГц до 3 ГГц на частотах от 3 до 5 ГГц на частотах от 5 до 6,6 ГГц на частотах от 6,6 до 9 ГГц на частотах от 9 до 26,5 ГГц | - 155 дБм - 159 дБм - 155 дБм - 153 дБм - 151 дБм - 148 дБм - 135 дБм |
1. здесь и далее сокращение «дБм» обозначает уровень мощности в дБ относительно 1 мВт
| NI PXIe-5665 | |
| без предварительного усилителя | |
| на частотах от 10 до 100 МГц | - 149 дБм |
| на частотах от 100 до 1,7 ГГц | - 151 дБм |
| на частотах от 1,7 до 2,8 ГГц | - 149 дБм |
| на частотах от 2,8 до 7,5 ГГц | - 148 дБм |
| на частотах от 7,5 до 14 ГГц | - 145 дБм |
| с предварительным усилителем | |
| на частотах от 10 МГц до 2,8 ГГц | - 161 дБм |
| на частотах от 2,8 до 3,6 ГГц | - 160 дБм |
| пределы основной допускаемой погрешности измерения уровня | |
| мощности при температуре 23 ± 5 °С, не более | |
| NI PXIe-5663, NI РХ1е-5663Е в диапазоне от - 60 до 0 дБм | |
| на частотах от 10 до 120 МГц | ± 2,2 дБ |
| на частотах от 120 МГц до 6,6 ГГц | ± 1,7 дБ |
| на частотах от 6,6 ГГц до 26,5 ГГц | ± 2,0 дБ |
| NI PXIe-5665 в диапазоне от - 50 до - 10 дБм | |
| без предварительного усилителя | |
| на частоте 612,5 МГц | |
| исполнение 1 (до 3,6 ГГц) | ± 0,35 дБ |
| исполнение 2 (до 14 ГГц) | ± 0,46 дБ |
| на частотах от 10 до 100 МГц | |
| исполнение 1 (до 3,6 ГГц) | ± 0,95 дБ |
| исполнение 2 (до 14 ГГц) | ± 1,1 дБ |
| на частотах от 100 МГц до 1,7 ГГц | |
| исполнение 1 (до 3,6 ГГц) | ± 0,7 дБ |
| исполнение 2 (до 14 ГГц) | ± 0,8 дБ |
| на частотах от 1,7 ГГц до 2,8 ГГц | |
| исполнение 1 (до 3,6 ГГц) | ± 0,75 дБ |
| исполнение 2 (до 14 ГГц) | ± 0,9 дБ |
| на частотах от 2,8 ГГц до 3,6 ГГц | |
| исполнение 1 (до 3,6 ГГц) | ± 0,8 дБ |
| исполнение 2 (до 14 ГГц) | ± 1,1 дБ |
| на частотах от 3,6 до 7,5 ГГц | ± 0,7 дБ |
| на частотах от 7,5 ГГц до 8,5 ГГц | ± 0,8 дБ |
| на частотах от 8,5 ГГц до 14 ГГц | ± 1,25 дБ |
| с предварительным усилителем на частоте 612,5 МГц | |
| исполнение 1 (до 3,6 ГГц) | ± 0,35 дБ |
| исполнение 2 (до 14 ГГц) | ± 0,7 дБ |
| на частотах от 10 до 100 МГц | |
| исполнение 1 (до 3,6 ГГц) | ± 1,1 дБ |
| исполнение 2 (до 14 ГГц) | ± 1,45 дБ |
| на частотах от 100 МГц до 3,6 ГГц | |
| исполнение 1 (до 3,6 ГГц) | ± 0,8 дБ |
| исполнение 2 (до 14 ГГц) | ± 1,20 дБ |
| габаритные размеры в сборе (высота х глубина х толщина) | |
| NI PXIe-5663, NI РХ1е-5663Е | |
| базовое исполнение | 130 х 216 х 60 |
| с блоком расширения частоты | 130 х 216 х 180 |
| NI PXIe-5665 | |
| исполнение 1 (до 3,6 ГГц) | 130 х 216 х 100 |
| исполнение 2 (до 14 ГГц) | 130 х 216 х 140 |
| масса в сборе, не более | |
| NI PXIe-5663, NI РХ1е-5663Е | |
| базовое исполнение | 1,25 кг |
| с блоком расширения частоты | 4,25 кг |
| NI PXIe-5665 | |
| исполнение 1 (до 3,6 ГГц) | 2,36 кг |
| исполнение 2 (до 14 ГГц) | 3,34 кг |
| потребляемая мощность, не более | |
| NI PXIe-5663, NI РХ1е-5663Е | |
| базовое исполнение | 60 Вт |
| с блоком расширения частоты | 111 Вт |
| NI PXIe-5665 | |
| исполнение 1 (до 3,6 ГГц) | 112 Вт |
| исполнение 2 (до 14 ГГц) | 130 Вт |
| рабочие условия применения | группа 4 ГОСТ 22261-94 |
| температура окружающей среды | от 0 до + 55 °С |
| относительная влажность воздуха | от 10 до 90 % |
| предельная высота над уровнем моря | 2000 м |
| условия транспортирования и хранения | |
| температура окружающей среды | от - 41 до + 71 °С |
| относительная влажность воздуха | от 5 до 95 % |
| предельная высота над уровнем моря | 2000 м |
| электромагнитная совместимость | по ГОСТ Р 51522-99 |
| безопасность | по ГОСТ Р 52319-2005 |
Знак утверждения типа наносится на боковую панель корпуса в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
| наименование и обозначение | кол-во |
| NI PXIe-5663, NI РХ1е-5663Е в базовом исполнении: | |
| модуль NI PXIe-5601 | 1 шт. |
| модуль PXIe-5652 | 1 шт. |
| модуль PXIe-5622 | 1 шт. |
| NI PXIe-5663, NI РХ1е-5663Е с блоком расширения частоты: модуль NI PXIe-5601 модуль PXIe-5652 | 1 шт. 1 шт. |
| модуль PXIe-5622 | 1 шт. |
| модуль PXI-1410 | 1 шт. |
| модуль PXI-1420 | 1 шт. |
| модуль PXI-1450В | 1 шт. |
| NI PXIe-5665 исполнение 1 (до 3,6 ГГц): | |
| модуль NI PXIe-5603 | 1 шт. |
| модуль PXIe-5653 | 1 шт. |
| модуль PXIe-5622 | 1 шт. |
| наименование и обозначение | кол-во |
| NI PXIe-5665 исполнение 2 (до 14 ГГц): модуль N1 РХ1е-5605 модуль PXIe-5653 | 1 шт. 1 шт. |
| модуль PXIe-5622 | 1 шт. |
| комплект соединительных полужестких кабелей SMA(m) | 1 шт. |
| нагрузка согласованная оконечная SMA(m), 50 Ом | 2 шт. |
| насадка для закручивания шестигранных разъемов SMA | 1 шт. |
| компакт-диск с драйвером “NI-RFSA” и документацией | 1 шт. |
| компакт-диск с программой “NI Spectrum Measurement Toolkit” | 1 шт. |
| компакт-диск с программой “NI Modulation Toolkit” | 1 шт. |
| дополнительные принадлежности | по заказу |
| шасси PXI Express | по заказу |
| контроллер PXI Express | по заказу |
| руководство по эксплуатации на русском языке | 1 шт. |
| методика поверки МП РТ 1776-2012 | 1 шт. |
осуществляется по документу «МП РТ 1776-2012. Анализаторы сигналов модульные NI PXIe-5663, NI PXIe-5663E, NI PXIe-5665», утвержденному руководителем ГЦИ СИ ФБУ «Ростест-Москва» 16.08.2012 г.
Средства поверки:
| средство поверки и требования к его метрологическим характеристикам | рекомендуемое средство поверки и его метрологические характеристики |
| стандарт частоты относительная погрешность частоты 10 МГц не более ± 5 10-9; уровень сигнала от 0 до + 10 дБм | стандарт частоты рубидиевый Stanford Research Systems FS725 выходной сигнал частотой 10 МГц; годовой дрейф частоты не более ± 1 10-10; уровень сигнала + 7 дБм |
| генератор сигналов высокочастотный диапазон частот от 10 МГц до верхней частоты диапазона поверяемой модели; диапазон уровня от - 60 до 0 дБм; уровень фазовых шумов на частоте 1 ГГц при отстройке от центральной частоты на 10 кГц не более - 128 дБ/Гц | генератор сигналов Agilent E8257D с опциями 520 и 1E1 (для всех моделей, кроме NI PXIe-5663, NI PXIe-5663E с блоком расширения частоты) диапазон частот от 250 кГц до 20 ГГц; диапазон уровня от - 135 до + 15 дБм; уровень фазовых шумов на частоте 1 ГГц при отстройке на 10 кГц не более - 130 дБ/Гц генератор сигналов Agilent E8257D с опциями 540 и 1E1 (для моделей NI PXIe-5663, NI PXIe-5663E с блоком расширения частоты) диапазон частот от 250 кГц до 40 ГГц; диапазон уровня от - 135 до + 15 дБм; уровень фазовых шумов на частоте 1 ГГц при отстройке на 10 кГц не более - 130 дБ/Гц |
| ваттметр проходящей СВЧ мощности относительная погрешность измерения мощности от - 60 до 0 дБм частотой от 10 МГц до верхней частоты диапазона поверяемой модели не более ± 0,15 дБ | преобразователь измерительный Rohde & Schwarz NRP-Z28 относительная погрешность измерения мощности от - 60 до 0 дБм частотой от 10 МГц до 18 ГГц не более ± 0,13 дБ |
ваттметр поглощаемой СВЧ мощности (для моделей NI PXIe-5663, NI PXIe-5663E с блоком расширения частоты) относительная погрешность измерения мощности от - 60 до 0 дБм частотой от 20 до 26,5 ГГц не более ± 0,5 дБ преобразователь измерительный Rohde & Schwarz NRP-Z31 относительная погрешность измерения мощности от - 60 до 0 дБм частотой от 10 МГц до 33 ГГц не более ± 0,46 дБ
Методы измерений изложены в руководствах по эксплуатации.
Нормативные документы, устанавливающие требования к анализаторам сигналов модульным NI PXIe-5663, NI PXIe-5663E, NI PXIe-5665
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
Осуществление мероприятий государственного контроля и надзора в сфере электросвязи.
Выполнение работ по оценке соответствия промышленной продукции (средств электросвязи) установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 112 |
| Поверителей | 11 |
| Актуальность данных | 18.09.2024 |
