Комплексы измерительно-управляющие NEYRPIC T.SLG, 51252-12

Назначение

Комплексы измерительно-управляющие NEYRPIC T.SLG (далее - ИУК) предназначены для измерения параметров силы электрического тока, напряжения, частоты, а так же для мониторинга состояния объекта и средств измерений, оперативного диспетчерского и автоматического контроля и управления компрессорами, турбинами и другими турбоагрегатами.

Описание

Принцип действия ИУК заключается в сборе и обработке сигналов, поступающих от первичных измерительных датчиков, посредством контроллеров NEYRPIC T.SLG UPC и NEYRPIC T.SLG SPC, отображении и хранении полученной информации, формирования на ее основе сигналов управления турбинами различного типа.

ИУК обеспечивает выполнение следующих функций:

-    измерение и обработку выходных сигналов от первичных измерительных преобразователей;

-    вычисление и передачу в систему телемеханики текущих, средних, нарастающих, накопленных значений учетных параметров за отчетный период;

-    автоматический контроль, индикацию и сигнализацию предельных значений учетных параметров.

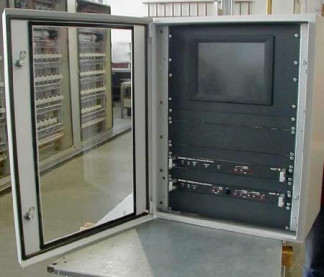

Внешний вид комплексов измерительно-управляющих NEYRPIC T.SLG

ИУК является проектно-компонуемым изделием. Конструктивно ИУК представляет собой приборный шкаф напольного или навесного исполнения, который в зависимости от конфигурации может включать в себя разное количество контроллеров.

ИУК может быть оснащен сенсорной панелью, которая выполняет следующие функции:

-    визуализация в реальном времени до 4 точек измерения;

-    наблюдение и настройку параметров;

-    наблюдение и регистрацию неполадок;

- доступ к эксплуатационным режимам и к некоторым функциям.

Сенсорная панель используется в качестве человеко-машинного интерфейса - ЧМИ. Связь между ЧМИ и контроллерами осуществляется по интерфейсу связи RS485.

С помощью сети Ethernet возможно управление с автоматизированных рабочих мест операторов (АРМ).

Программное обеспечение

Идентификационные данные по программному обеспечению:

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений по МИ 3286-2010 - «С».

Технические характеристики

Количество контроллеров в составе ИУК    до 10

Количество дискретных входов    до 20

Количество выходных реле    до 18

Количество аналоговых входов    до 6

Количество аналоговых выходов    до 6

Диапазон измерений силы постоянного тока, мА    от 0 до 22

от 4 до 20

Пределы основной допускаемой абсолютной погрешности

измерений силы постоянного тока, мА    ± 0,05

Диапазон измерений напряжения, В    от минус 10 до плюс 10 Пределы основной допускаемой абсолютной погрешности

измерений напряжения, В    ± 0,05

Диапазон измерений частоты    от 10 до 150 Гц

от 0 до 3,5 кГц

Пределы основной допускаемой абсолютной погрешности измерений частоты, Гц

-    в диапазоне измерений частоты от 10 до 150 Гц, Гц    ± 0,05

-    в диапазоне измерений частоты от 0 до 3,5 кГц, Гц    ± 0,0015

Пределы допускаемой дополнительной приведенной погрешности измерений силы постоянного тока при изменении температуры

окружающей среды, %/1 °С    ± 0,01

Пределы допускаемой дополнительной приведенной погрешности измерений

напряжения при изменении температуры окружающей среды, %/1 °С    ± 0,01

Пределы допускаемой дополнительной приведенной погрешности измерений

частоты при изменении температуры окружающей среды, %/1 °С    ±0,0001

Условия эксплуатации:

-    температура окружающей среды, °С    от минус 25 до плюс 55

-    относительная влажность воздуха, не более, %    от 5 до 93 (без конденсации)

-    атмосферное давление, кПа    от 84 до 106,7 Электропитание оборудования ИУК:

-    напряжение, В    220±20 %

-    частота, Гц    50±1 Средний срок службы, лет 10

Знак утверждения типа

Знак утверждения типа наносится на титульный лист технической документации на ИУК типографским способом.

Комплектность

1 шт.; 1 экз.; 1 экз.

Комплекс измерительно-управляющий NEYRPIC T.SLG (согласно заказу) Паспорт

Методика поверки

Поверка

документом МП 51252-12 «Комплексы измерительно-Методика поверки, утвержденным ГЦИ СИ ФГУП

осуществляется в соответствии с управляющие NEYRPIC T.SLG».

«ВНИИМС» в июле 2012 г.

Основные средства поверки:

- калибратор-измеритель тока Corporation», CША):

и напряжения Fluke 773 (производства «Fluke

диапазон воспроизведения напряжения постоянного тока от 0 до 10 В; пределы допускаемой абсолютной погрешности ± (0,002 U+2 е.м.р.); диапазон воспроизведения силы постоянного тока от 0 до 24 мА; пределы допускаемой абсолютной погрешности ± (0,002 1+2 е.м.р.).

- генератор сигналов сложной формы AFG3022B (производства «Tektronix Inc.», США): диапазон частот генерируемых сигналов синусоидальной формы от 1 мкГц до 25 МГц; диапазон частот генерируемых сигналов другой формы от 1 мкГц до 250 кГц; пределы допускаемой относительной погрешности установки ± 1 • 10-6.

Сведения о методах измерений

Сведения о методах измерений приведены в паспорте, раздел «Методики (Методы) измерений».

Нормативные и технические документы, устанавливающие требования к комплексам измерительно-управляющим NEYRPIC T.SLG

1. Техническая документация изготовителя.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
