Весы электронные PMA 7501, 51255-12

Назначение

Весы электронные PMA 7501 (далее - весы) предназначены для измерений массы при статическом взвешивании различных веществ и материалов.

Описание

Принцип действия весов основан на преобразовании деформации упругого элемента тензометрического датчика, возникающей под действием силы тяжести и выталкивающей силы воздуха, действующих на взвешиваемый объект, в аналоговый электрический сигнал и преобразуемый аналогоцифровым преобразователем в цифровой сигнал. Результат взвешивания выводится на жидкокристаллический дисплей весов.

Конструктивно весы представляют собой два модуля, соединенных системой обмена данных: взвешивающий модуль и модуль терминала, предназначенный для выбора режимов работы весов и индикации результатов взвешивания. Весы имеют верхнее расположение платформы грузоприемного устройства.

Взвешивающий модуль оснащен следующими дополнительными устройствами (указанными ниже в соответствии с ГОСТ Р 53228-2008):

■    устройствами установки нуля (Т.2.7.2):

о полуавтоматическим устройством установки нуля (Т.2.7.2.2); о автоматическим устройством установки нуля (Т.2.7.2.3); о устройством первоначальной установки нуля (Т.2.7.2.4);

■    устройством слежения за нулем (может быть отключено) (Т.2.7.3);

■    устройствами тарирования (Т.2.7.4):

о устройством уравновешивания тары (Т.2.7.4.1); о устройством взвешивания тары (Т.2.7.4.2); о устройством предварительного задания массы тары (Т.2.7.5);

■    цифровым показывающим устройством с отличающимся делением (Т.2.5.4).

Дополнительно взвешивающий модуль оснащен устройством юстировки, с помощью гири 5 кг F1 по ГОСТ OIML R 111-1-2009.

Весы имеют следующие режимы работы, не связанные со взвешиванием (прикладные программы меню модуля терминала):

-    суммирование;

-    формулирование.

Весы оснащаются интерфейсом передачи данных RS 232С, для протоколирования результатов взвешивания.

Идентификационные маркировки нанесены на взвешивающий модуль, защитные пломбы наносятся на каждый модуль весов.

Схемы нанесения маркировок и пломб представлены на рисунке 1

Вид снизу

Рис. 1 - Весы электронные РМА 7501

На рисунке 1 использованы следующие обозначения:

MD - наклейка с метрологическими характеристиками Min, Мах, е, и d, например:

ZTS R 1 Мах 7500 г Min 5 г е- 1 г d- 0,1 г

Е - обозначение модели весов, например:

Sartcxius Weighing Technology GinbH, Goettingen, Germany

С € ®и!Ж ■

PMA 7501 11114444 IIIUIIIIIIIIIIIII

1I7IW

[~S~| - защитная пломба

Программное обеспечение

Весы оснащены встроенным разделенным программным обеспечением. Наименование версии высвечивается при включении весов при нажатии клавиши «С» во время процедуры самотестирования. Основные функции программного обеспечения: обработка сигнала весоизмерительного датчика, и последующий пересчет его в единицы массы; хранение данных юстировки, результатов измерений, вывод данных на экран.

Программное обеспечение весов заложено в микроконтроллере взвешивающего модуля в процессе производства и защищено от доступа и изменения, защитной пломбой.

Программное обеспечение разделено на метрологически значимую и незначимую части, метрологически незначимая часть содержит информацию не связанную со взвешиванием.

Обновление программного обеспечения в процессе эксплуатации весов не предусмотрено.

Идентификационные данные метрологически значимой части программного обеспечения (в таблице - ПО)_

Уровень защиты от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

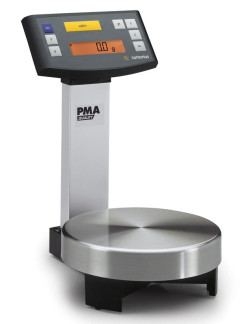

Фотография внешнего вида весов представлена на рисунке 2

клеймо

Место нанесения поверительного клейма (знака поверки в виде наклейки) обозначено стрелкой.

Технические характеристики

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским способом.

Комплектность

Поверка

осуществляется по Приложению Н ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Эталонные средства измерений, используемые при поверке: гири класса точности F2 по ГОСТ OIML R 111-1-2009.

Сведения о методах измерений

Методика измерений представлена в руководстве по эксплуатации.

Нормативные и технические документы, устанавливающие требования к весам электронным PMA 7501

ГОСТ 8.021-2005 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы»

ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»

Техническая документация фирмы «Sartorius Weighing Technology GmbH», Германия.

Рекомендации к применению

Весы применяются вне сферы государственного регулирования обеспечения единства измерений.
