| Номер в госреестре | 51259-12 |
| Наименование СИ | Модули аналоговые |
| Обозначение типа СИ | STBACI0320K, STBACI1225K, STBACI1230K, STBACI1400K, STBACI8320K, STBACO0120K, STBACO0220K, STBACO1210K, STBACO1225K, STBART0200, STBART0200K, STBAVI0300K, STBAVI1255K, STBAVI1270K, STBAVI1275K, STBAVI1400K, STBAVO0200K, STBAVO1250K, STBAVO1255K, STBAVO126 |
| Изготовитель | "Schneider Electric Industries SAS", Франция |
| Год регистрации | 2012 |
| Срок свидетельства | 17.07.2027 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Модули аналоговые STBAVI1255K, STBAVI1270K, STBAVI1275K, STBAVI0300K, STBAVI1400K, STBACI1225K, STBACI1230K, STBACI0320K, STBACI8320K, STBACI1400K, STBART0200K, STBART0200, STBAVO1255K, STBAVO1265K, STBAV01250K, STBAV00200K, STBAC00120K, STBACO1225K, STBAC01210K, STBAC00220K, STBEHC3020KC (далее модули аналоговые) предназначены для измерений напряжения, силы постоянного тока и сопротивления и дальнейшего преобразования измеряемых величин в цифровые коды.
Принцип действия модулей аналоговых основан на преобразовании мгновенных значений сигналов измеряемых величин в цифровые коды и выдачу полученных кодов на внешнюю шину для дальнейшей обработки.
Модули аналоговые представляют собой аналогово-цифровые и цифро-аналоговые преобразователи нормированных электрических величин, предназначенные для работы с различными стандартными датчиками при управлении технологическими процессами в информационно-измерительных и управляющих системах различной конфигурации для технического и коммерческого учета энергоносителей.
Модули STBAVI служат для измерений аналоговых сигналов постоянного напряжения; модули STBAO служат для измерений аналоговых сигналов постоянного тока; модули STBART служат для измерений сигналов от термопар или термометров сопротивления:
модули STBAVO служат для генерации аналоговых сигналов постоянного напряжения; модули STBAС0 служат для генерации аналоговых сигналов постоянного тока; модули STBEHC служат для измерений частоты аналоговых сигналов.
Питание модулей осуществляется от источника постоянного напряжения 24 В посредством коммуникационного адаптера.
В сочетании с первичными преобразователями температуры, такими как, термопреобразователи сопротивления Pt, термопары В, Е, J, K, R, S, T, они обеспечивают преобразование в коды значения температуры соответствующих термопар.
Модули аналоговые STB предназначены для совместной работы по внешней шине с базовыми блоками контроллера Modicon STB.

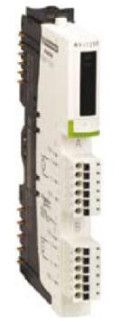

Пломбирование модулей осуществляется в виде наклейки на стенку корпуса в местах, указанных стрелками.
Основные технические и метрологические характеристики модулей аналоговых STBA приведены в таблицах 1-6.
Таблица 1
| Наименование характеристики | STBAVI1255K | STBAVI1270K | STBAVI1275K |
| Число измерительных каналов | 2 | 2 | 2 |
| Диапазон измерений напряжения постоянного тока | от 0 до 10 В | от -10 до +10 В | ± 10 В |
| Разрядность, бит (квант) | 10 (0 - 1024) | 11+1 знак (0 - 4096) | 9 + 1 знак (0 - 1024) |
| Пределы допускаемой приведенной погреш-ности измерений напряжения) | ± 0,5 % (от полной шкалы) при 25 °С | ± 0,5 % (от полной шкалы) при 25 °С | ± 0,75 % (от полной шкалы) при 25 °С |
| Входное сопротивление | 400 кОм | 400 кОм | 400 кОм |
| Г абаритные размеры, мм, не более | 128,3х13,9х70 | 128,3х13,9х70 | 128,3х13,9х70 |
| Диапазон температур окружаю- о/~' щего воздуха, С | от 0 до 60 | ||
Таблица 2
| Наименование характеристики | STBAVI0300K, | STBAVI1400K | STBEHC3020KC |
| Число измерительных каналов | 4 | 8 | 1 |
| Диапазон измерений напряжения постоянного тока | от 1 до 5 В от 0 до 5 В от 0 до 10 В от - 5 до +5 В от -10 до +10 В | от 1 до 5 В от 0 до 5 В от 0 до 10 В от - 5 до +5 В от -10 до +10 В | |
| Диапазон входных сигналов напряжения | - | - | от 11 до 30 В |
| Диапазон измерений частоты | - | - | от 0 до 40 кГц |
| Разрядность, бит (квант) | 15+1 знак (0-65536) | 15+1 знак (0-65536) | 16 (0-65536) |
| Наименование характеристики | STBAVI0300K, | STBAVI1400K | STBEHC3020KC |
| Пределы допускаемой приведенной погрешности измерений напряжения | ± 0,75 % (от полной шкалы) при 25 °С | ± 0,75 % (от полной шкалы) при 25 °С | - |
| Пределы допускаемой абсолютной погрешности измерений частоты | - | - | ±1 Гц |
| Входное сопротивление | 400 кОм | 400 кОм | - |
| Г абаритные размеры, мм, не более | 128,3x18,4x70 | 128,3x18,4x70 | 125x28,1x70 |
| Диапазон температур окружаю- о/~' щего воздуха, С | От - 25 до 70 | ||
Таблица 3
| Наименование xа-рактеристики | STBACI1225K | STBACI1230K | STBACI0320K | STBACI8320K | STBACI1400K |
| Число измерительные каналов | 2 | 2 | 4 | 4 | 8 |
| Диапазон измерений силы постоянного тока | от 4 до 20 мА | от 0 до 20 мА | от 0 до 20 мА от 4 до 20 мА | от 0 до 20 мА от 4 до 20 мА | от 0 до 20 мА от 4 до 20 мА |
| Разрядность, бит (квант) | 10 (0 - 1024) | 12 (0 - 4096) | 16 (0 - 65636) | 16 (0 - 65636) | 16 (0 - 65636) |
| Пределы допускаемой приведенной погрешности измерений силы постоянного тока | ± 0,5 % (от полной шкалы) при 25 °С | ± 0,5 % (от полной шкалы) при 25 °С | ± 0,4 % (от полной шкалы) при 25 °С | ± 0,4 % (от полной шкалы) при 25 °С | ± 0,4 % (от полной шкалы) при 25 °С |
| Вxодное сопротивление | 300 Ом | 300 Ом | 250 Ом | 250 Ом | 250 Ом |
| Г абаритные размеры мм, не более | 128,3x13,9x70 | 128,3x13,9x70 | 128,3x18,4x70 | 128,3x18,4x70 | 128,3x18,4x70 |
| Диапазон температур окружающего воздуxа, С | от 0 до 60 | От - 25 до 70 | |||
Таблица 4
| Наименование xарактеристики | STBART0200K | STBART0200 |
| Число измерительные каналов | 2 | 2 |
| Диапазон измерений напряжения постоянного тока | ±80 мВ | ±80 мВ |
| Диапазон измерений температуры: | ||
| с термопарами В | от 130 до 1820 °С | от 130 до 1820 °С |
| E | от -270 до 1000°С | от -270 до 1000 °С |
| J | от -210 до 1200°С | от -210 до 1200 °С |
| K | от -270 до 1370°С | от -270 до 1370 °С |
| R | от -50 до 1768 °С | от -50 до 1768 °С |
| S | от -50 до 1768 °С | от -50 до 1768 °С |
| T | от -270 до 400 °С | от -270 до 400 °С |
| с преобразователями сопротивления Pt100 | от -200 до 850 °С | от -200 до 850 °С |
от -200 до 850 °С от -60 до 180 °С от -60 до 180 °С от -100 до 260 °С от -200 до 850 °С от -60 до 180 °С от -60 до 180 °С от -100 до 260 °С
Pt1000
Ni100
Ni1000
Cu10
Разрядность, бит(квант)
16
(0-65536)
16
(0-65536)
Пределы допускаемой абсолютной
погрешности измерений температуры:
с термопарами
В
E
J
K
R
S
T
с преобразователями сопротивления Pt100; Pt1000; Ni100; Ni1000; Cu10
| ±4,6 °С | ±4,6 °С |
| ±4,6 °С | ±4,6 °С |
| ±5,1 °С | ±5,1 °С |
| ±4,0 °С | ±4,0 °С |
| ±3,6 °С | ±3,6 °С |
| ±4,1 °С | ±4,1 °С |
| ±4,4 °С | ±4,4 °С |
| ±1 °С | ±1 °С |
Пределы допускаемой приведенной погрешности измерений напряжения
±0,1 %
±0,1 %
Входное сопротивление
10 МОм
10 МОм
Г абаритные размеры мм, не более
128,3х13,9х70
128,3х13,9х70
Диапазон температур окружающего воздуха,
От 0 до 70
оС
Таблица 5
| Наименование характеристики | STBAVO1255K | STBAVO1265K | STBAV01250K | STBAV00200K |
| Число измерительных каналов | 2 | 2 | 2 | 2 |
| Диапазон задания выходных сигналов напряжения постоянного тока | от 0 до 10 В | ±10 В | ±10 В от 0 до 10 В | ±10 В от 0 до 10 В от 0 до 5 В +1,5 В; ±5 В |
| Разрядность, бит(квант) | 10 (0 - 1024) | 10 (0 - 1024) | 12 (0 - 4096) | 16 (0 - 65536) |
| Пределы допускаемой приведенной погрешности задания выходных сигналов напряжения | 0,5 % от полной шкалы | 0,5 % от полной шкалы | 0,5 % от полной шкалы | 0,3 % от полной шкалы |
| Г абаритные размеры мм, не более | 128,3х13,9х70 | 128,3х13,9х70 | 128,3х13,9х70 | 128,3х18,4х70 |
| Диапазон температур ок- о/~' ружающего воздуха, С | От 0 до 60 | От 0 до 60 | От 0 до 60 | От - 25 до 70 |
| Наименование характеристики | STBACO0120K | STBACO1225K | STBACO1210K | STBACO0220K |
| Число измерительных каналов | 1 | 2 | 2 | 2 |
| Диапазон задания силы постоянного тока | от 4 до 20 мА | от 4 до 20 мА | от 0 до 20 мА | от 0 до 20 мА от 4 до 20 мА |
| Разрядность, бит(квант) | 16 (0 - 65536) | 10 (0 - 1024) | 12 (0 - 4096) | 16 (0 - 65536) |
| Пределы допускаемой приведенной погрешности задания силы постоянного тока | 0,3 % от полной шкалы | 0,5 % от полной шкалы | 0,5 % от полной шкалы | 0,3 % от полной шкалы |
| Г абаритные размеры мм, не более | 128,3х18,4х70 | 128,3х13,9х70 | 128,3х13,9х70 | 128,3х18,4х70 |
| Диапазон температур окружающего воздуха, оС | От - 25 до 70 | От 0 до 60 | От 0 до 60 | От - 25 до 70 |
Знак утверждения типа наносится на шильдик модуля и на паспорт типографским способом. Комплектность средства измерений
Модуль, паспорт, методика поверки, упаковочная коробка.
осуществляется
STBAVI1255K,
STBACI1225K,
STBART0200K,
STBAVO0200K,
STBEHC3020KC.
Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И.
по методике STBAVI1270K, STBACI1230K, STBART0200, STBAC00120K
поверки МП 2203-0249-2012 «Модули аналоговые STBAVI1275K, STBAVI0300K, STBAVI1400K, STBACI0320K, STBACI8320K, STBACI1400K, STBAVO1255K, STBAVO1265K, STBAVO1250K, , STBACO1225K, STBACO1210K, STBACO0220K,
Менделеева» в июле 2012 г.
Основные средства поверки:
Калибратор многофункциональный TRX-IIR, измерение: силы постоянного тока- (0^52) мА, напряжения постоянного тока- (0^100) мВ, (100^600) мВ, (0^6) В, (6^60) В.
отсутствуют
Нормативные и технические документы, устанавливающие требования к модулям аналоговым STBAVI1255K, STBAVI1270K, STBAVI1275K, STBAVI0300K, STBAVI1400K, STBACI1225K, STBACI1230K, STBACI0320K, STBACI8320K, STBACI1400K, STBART0200K, STBART0200, STBAVO1255K, STBAVO1265K, STBAV01250K, STBAV00200K, STBACO0120K, STBACO1225K, STBACO1210K, STBACO0220K, STBEHC3020KC
ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические требования»
ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний».
Техническая документация фирмы-изготовителя.
выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленных законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 3 |
| Поверителей | 2 |
| Актуальность данных | 18.11.2024 |
