| Номер в госреестре | 51262-12 |
| Наименование СИ | Весы неавтоматического действия |
| Обозначение типа СИ | Navigator |
| Изготовитель | "Ohaus Instruments (Shanghai) Co., Ltd.", Китай |
| Год регистрации | 2012 |
| Срок свидетельства | 21.09.2017 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы неавтоматического действия Navigator (далее - весы), предназначены для статического измерения массы.
Конструктивно весы выполнены в едином корпусе и состоят из грузоприемного устройства, грузопередающего устройства, весоизмерительного устройства с показывающим устройством (здесь и далее терминология приведена в соответствии с ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»).
Общий вид весов показан на рисунке 1.

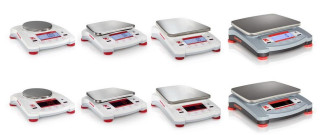

Рисунок 1 - Общий вид весов неавтоматического действия Navigator с жидкокристаллическим дисплеем (сверху), со светодиодным дисплеем (снизу).
Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика (далее - датчик), возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Далее этот сигнал преобразуется в цифровой, затем обрабатывается и результат взвешивания выводится на дисплей. Весы могут быть оснащены интерфейсом связи RS232, Ethernet или USB для подключения различных периферийных устройств.
В зависимости от модификации весы снабжены следующими устройствами и функциями:
- устройство установки по уровню с индикатором уровня;
- полуавтоматическое устройство установки нуля;
- устройство первоначальной установки нуля;
- устройство слежения за нулем;
- полуавтоматическое устройство уравновешивания тары - выборки массы тары;
- взвешивание в различных единицах измерения массы;
- определение максимального значения массы;
- сигнализация о превышении нагрузки.
Весы имеют следующие режимы работы:
- счетный режим;
- вычисление процентных соотношений;
- суммирование;
- статистическая обработка.
Весы выпускаются в следующих модификациях: NV212, NV212/2, NV511, NV511/2, NV1101, NV1101/2, NV2101, NV2101/2, NV4101, NV4101/2, NV5101, NV5101/2, NVL511, NVL511/1, NVL511/2, NVL511/3, NVL1101, NVL1101/1, NVL1101/2, NVL1101/3, NVL2101, NVL2101/1, NVL2101/2, NVL2101/3, NVL5101, NVL5101/1, NVL5101/2, NVL5101/3, NVL10000, NVL10000/1, NVL10000/2, NVL10000/3, NVL20000, NVL20000/1, NVL20000/2, NVL20000/3, NVT10001, NVT10001/1, NVT10001/2, NVT10001/3, NVm01, NVm01/1, NVT1601/2, NVT1601/3, NVТ3201, NVТ3201/1, NVT3201/2, NVT3201/3, ^Т6401, NVТ6401/1, NVT6401/2, NVT6401/3, NVT16000, NVT16000/1, NVT16000/2, NVT16000/3, отличающихся метрологическими характеристиками.
Обозначение модификаций весов имеет вид NV [Х1] [Х2] [Х3] [Х4], где:
Х1 - (если присутствует) означает:
- «L» питание весов может осуществляться от аккумуляторных батарей (опция) и габаритные размеры 282х204х74 мм;
- «Т» питание весов может осуществляться от аккумуляторных батарей (опция) и габаритные размеры 250х240х70 мм;
Х2 - условное обозначение максимальной нагрузки (Max);
Х3 - условное обозначение действительной цены деления шкалы (d);
Х4 - (если присутствует) означает:
- «/1» - весы оснащены встроенной аккумуляторной батареей;
- «/2» - модификация со светодиодным дисплеем;
- «/3» - модификация со светодиодным дисплеем и встроенной аккумуляторной батареей.
Знак поверки в виде наклейки наносится на корпус весов с лицевой стороны.
Схема пломбировки весов от несанкционированного доступа приведена на рисунке 2.
Наклейка Место нанесения пломбы
Программное обеспечение (далее - ПО) весов является встроенным и метрологически значимым.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой и/или наклейкой, расположенной на корпусе весов (как показано на рисунке 2). Защитная пломба и/или наклейка ограничивает доступ к переключателю юстировки, при этом ПО не может быть модифицировано без нарушения защитной пломбы и изменения положения переключателя. Кроме того, изменение ПО невозможно без применения специализированного оборудования производителя.
Защита ПО от непреднамеренных и преднамеренных воздействий по МИ 3286-2010 соответствует уровню «А».
Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении весов или может быть вызван через меню весов. Идентификационные данные ПО приведены в таблице 1.
Таблица 1
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| не применяется | не применяется | 1.01 | не применяется | не применяется |
Таблица 2
| Наименование характеристики | Модификация весов | ||||
| NV212, NV212/2 | NV511, NV511/2, NVL511, NVL511/1, NVL511/2, NVL511/3 | NV1101, NV1101/2, NVL1101, NVL1101/1, NVL1101/2, NVL1101/3 | NV2101, NV2101/2, NVL2101, NVL2101/1, NVL2101/2, NVL2101/3 | NV4101, NV4101/ 2 | |
| Максимальная нагрузка (Мах), г | 210 | 510 | 1100 | 2100 | 4100 |
| Минимальная нагрузка (Min), г | 0,2 | 2 | 2 | 2 | 4 |
| Действительная цена деления шкалы (d), г | 0,01 | 0,1 | 0,1 | 0,1 | 0,2 |
| Предел допускаемого среднего квадратического отклонения, г | 0,01 | 0,1 | 0,1 | 0,1 | 0,2 |
| Предел допускаемой погрешности от нелинейности, г | 0,02 | 0,2 | 0,2 | 0,2 | 0,4 |
| Диапазон уравновешивания тары | 100 % Max | ||||
| Диапазон рабочих температур, °С | от +10 до + 40 | ||||
| Электрическое питание - от сети переменного тока с параметрами: напряжение, В частота, Гц | от 100 до 240 от 50 до 60 | ||||
Таблица 3
| Наименование характеристики | Модификация весов | |||
| NV5101, NV5101/2, NVL5101, NVL5101/1, NVL5101/2, NVL5101/3 | NVL10000, NVL10000/1, NVL10000/2, NVL10000/3 | NVL20000, NVL20000/1, NVL20000/2, NVL20000/3 | NVm01, NVТ1601/1, NVT1601/2, NVT1601/3 | |
| Максимальная нагрузка (Мах), г | 5100 | 10000 | 20000 | 1600 |
| Минимальная нагрузка (Min), г | 10 | 20 | 20 | 2 |
| Действительная цена деления шкалы (d), г | 0,5 | 1 | 1 | 0,1 |
| Предел допускаемого среднего квадратического отклонения, г | 0,5 | 1 | 1 | 0,1 |
| Предел допускаемой погрешности от нелинейности, г | 1 | 2 | 2 | 0,2 |
| Диапазон уравновешивания тары | 100% Max |
| Диапазон рабочих температур, °С | от +10 до + 40 |
| Электрическое питание - от сети | |
| переменного тока с параметрами: | |
| напряжение, В | от 100 до 240 |
| частота, Гц | от 50 до 60 |
Таблица 4
| Наименование характеристики | Модификация весов | |||
| NV0201, | NVr6401, | NVT10001, | NVT16000, | |
| NVr3201/1, | NVr6401/1, | NVT10001/1, | NVT16000/1, | |
| NVT3201/2, | NVT6401/2, | NVT10001/2, | NVT16000/2, | |
| NVT3201/3 | NVT6401/3 | NVT10001/3 | NVT16000/3 | |
| Максимальная нагрузка (Мах), г | 3200 | 6400 | 10000 | 16000 |
| Минимальная нагрузка (Min), г | 4 | 10 | 10 | 20 |
| Действительная цена деления шкалы г | 0,2 | 0,5 | 0,5 | 1 |
| Предел допускаемого среднего квадратического отклонения, г | 0,2 | 0,5 | 0,5 | 1 |
| Предел допускаемой погрешности от нелинейности, г | 0,4 | 1 | 1 | 2 |
| Диапазон уравновешивания тары | 100% Max | |||
| Диапазон рабочих температур, °С | от +10 до + 40 | |||
| Электрическое питание - от сети пе- | ||||
| ременного тока с параметрами: | ||||
| напряжение, В | от 100 до 240 | |||
| частота, Гц | от 50 до 60 | |||
Масса и габаритные размеры весов приведены в таблице 5. Таблица 5
| Модификации | Г абаритные размеры весов, мм, не более | Масса, кг, не более |
| NV | 212х204х58 | 1,0 |
| NVT | 250х240х74 | 1,5 |
| NVL | 282х204х74 | 1,5 |
Знак утверждения типа наносится на маркировочную табличку, расположенную на корпусе весов и типографским способом на титульный лист руководства по эксплуатации.
1.. Весы............................................................................................................................1 шт.
2.. Руководство по эксплуатации
.1 экз. .1 экз. . 1 шт.
3.. Методика поверки...................
4.. Адаптер сетевого питания......
осуществляется по документу МП 51262-12 «Весы неавтоматического действия Navigator. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС».
Идентификационные данные, а так же процедура идентификации программного обеспечения приведены в разделе 2.5 руководства по эксплуатации на весы.
Основные средства поверки: гири, соответствующие классам точности F2 и Mi по ГОСТ OIML R 111 - 1 - 2009.
«Весы неавтоматического действия Navigator. Руководство по эксплуатации», раздел «Режимы взвешивания».
Нормативные и технические документы, устанавливающие требования к весам неавтоматического действия Navigator
1. ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений массы»
2. Техническая документация фирмы-изготовителя
Осуществление торговли и товарообменных операций, выполнение работ по расфасовке товаров.
| Зарегистрировано поверок | 2240 |
| Поверителей | 110 |
| Актуальность данных | 18.09.2024 |
