Ваттметры проходящей мощности М3-1810К, 51263-12

Назначение

Ваттметры проходящей мощности М3-1810К (далее - М3-1810К) предназначены для измерений мощности синусоидальных СВЧ сигналов и среднего значения мощности им-пульсно-модулированных СВЧ сигналов падающих на нагрузку.

Описание

Конструктивно М3-1810К выполнен в металлическом корпусе с входными и выходными СВЧ разъёмами на передней панели и интерфейсным разъёмом на задней панели.

Принцип действия М3-1810К основан на ответвлении части мощности СВЧ при помощи широкополосного направленного ответвителя, преобразовании её в тепловой вид энергии и измерении образуемой на выходе чувствительного элемента термоэлектродвижущей силы, пропорциональной подведенной к нему мощности СВЧ.

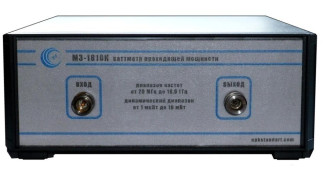

Внешний вид М3-1810К и место нанесения наклейки со знаком утверждения типа изображены на рисунке 1.

Место пломбировки от несанкционированного доступа М3-1810К изображены на рисунке 2.

* - место нанесения наклейки

** - место пломбировки от несанкционированного доступа находиться под верхней панелью прибора

Метрологические и технические характеристики М3-1810К приведены в таблице 1. Таблица 1

*Г - коррекция - процедура исключения погрешности рассогласования при проведении измерений за счет учета значений фазовых углов и модулей комплексных коэффициентов отражения ваттметров поглощаемой и проходящей мощности;

**А - пределы допускаемой относительной погрешности измерений мощности рабочего эталона, используемого при поверке М3-1810К, но не более ± 2,4 %.

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации и на переднюю панель М3-1810К методом наклейки.

Комплектность

Комплект поставки включает:

-    ваттметр проходящей мощности М3-1810К - 1 шт.;

-    кабель соединительный - 1 шт.;

-    методика поверки - 1 шт.;

-    комплект эксплуатационной документации - 1 шт.;

-    CD диск - 1 шт.;

-    коробка упаковочная - 1 шт.

Поверка

осуществляется по документу МП 51263-12 «Инструкция. Ваттметры проходящей мощности М3-1810К. Методика поверки», утвержденным руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 10.12.2011 г.

Основные средства поверки:

-    комплект для измерений соединителей коаксиальных КИСК-7 (рег. № 9864-85), пределы допускаемой абсолютной погрешности калибров-пробок ± 0,008 мм, пределы допускаемой абсолютной погрешности измерений присоединительных размеров ± 0,01 мм;

-    анализатор цепей векторный Agilent N5242A (рег. № 37230-08), диапазон рабочих частот от 0,01 до 18 ГГц, пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения от минус 6 до минус 15 дБ ± 0,22 дБ, от минус 15,01 до минус 24,99 дБ ± 0,38 дБ, от минус 25,01 до минус 35 дБ ± 1,08 дБ, пределы допускаемой абсолютной погрешности измерений фазы комплексного коэффициента отражения от минус 6 до минус 15 дБ ± 1,38 о,

от минус 15,01 до минус 24,99 дБ ± 2,46о, от минус 25,01 до минус 35 дБ ± 6,7о, пределы допускаемой абсолютной погрешности измерений модуля коэффициента передачи от минус 49,99 до 4,99 дБ ± 0,18, пределы допускаемой абсолютной погрешности измерений фазы комплексного коэффициента передачи от минус 49,99 до 4,99 дБ ± 1,13о, уровень выходной мощности не менее 40 мВт, пределы допускаемой относительной погрешности установки частоты источника выходного сигнала ± 110-6;

-    генератор Agilent E8257D (рег. № 36797-08), диапазон частот от 0,01 до 20 ГГц (опция 520), выходная мощность не менее 10 мВт;

-    ваттметр поглощаемой мощности М3-54 (рег. № 5674-76), диапазон рабочих частот от

0,02 до 18,0 ГГц, пределы допускаемой относительной погрешности измерений мощности ± 1,5 %;

-    линия измерительная коаксиальная Р1-17 (рег. № 4876-75), диапазон частот от 0,5 до 3,0 ГГц, собственный коэффициент стоячей волны по напряжению Ксти < 1,07;

-    линия измерительная коаксиальная Р1-34 (рег. № 5674-76), диапазон частот от 2,0 до 18,0 ГГц, собственный коэффициент стоячей волны по напряжению Ксти < 1,07;

-    измеритель отношения напряжений В8-7 (регистрационный № 5883-77), пределы допускаемой относительной погрешности измерений отношения напряжения ±6 % в переделах измерений от 1 до 10, ± 2,5 % в пределах измерений свыше 10 до 1000, ±4 % в пределах измерения свыше 1000 до 3160.

Сведения о методах измерений

Ваттметр проходящей мощности М3-1810К. Руководство по эксплуатации.

Нормативные и технические документы, устанавливающие требования к ваттметрам проходящей мощности М3-1810К

ГОСТ 13317-89 «Элементы соединений СВЧ трактов радиоизмерительных приборов. Присоединительные размеры».

Рекомендации к применению

При выполнении работ, установленных в соответствии с обязательными требованиями законодательства Российской Федерации, по оценке соответствия промышленной продукции и продукции других видов, в том числе для поверки высокочастотных вольтметров и ваттметров поглощаемой мощности (измерителей мощности) и их первичных преобразователей в части определения частотных коэффициентов или определения составляющей основной погрешности зависящей от частоты сигнала.
