Расходомеры-счетчики Spiraflo, 51270-12

Назначение

Расходомеры-счетчики Spiraflo (далее - расходомеры), предназначены для измерений массового расхода и массы насыщенного и перегретого пара.

Описание

Принцип действия расходомера основан на измерении угла поворота плоского гидравлического сопротивления, изменяющегося под действием кинетической энергии потока измеряемой среды (расходомер обтекания).

Расходомеры состоят из первичного преобразователя расхода и термометра сопротивления (далее - ППРТ), нормирующего преобразователя M322, датчика избыточного давления EL2600 и вычислителя M800.

ППРТ обтекания мишенного типа с поворотной лопастью выполнен в виде фланцевого корпуса с круглой подпружиненной пластиной, помещенной в поток, которая под его динамическим воздействием занимает определенное угловое положение. В ППРТ встроен платиновый термометр сопротивления. Для коррекции плотности перегретого пара расходомер дополнительно оснащается датчиком избыточного давления. В нормирующий преобразователь поступают сигналы с ППРТ и, если он имеется, датчика избыточного давления и преобразуются в частотные выходные сигналы, пропорциональные объемному расходу, температуре и давлению пара. Линеаризация номинальной статической характеристики ППРТ производится в вычислителе, а также по результатам измерений температуры, а для перегретого пара и давления, в вычислителе осуществляются расчет массового расхода пара и массы пара нарастающим итогом.

ППРТ в зависимости от материала корпуса имеет два исполнения М111 (корпус выполнен из ковкого чугуна) и М115 (материал корпуса - углеродистая сталь). В состав расходомера вместо вычислителя М800 и датчика избыточного давления EL2600 могут входить другие вычислители, входящие в Госреестр, и имеющие возможность кусочно-линейной аппроксимации номинальной статической характеристики расходомера, а также датчики давления, входящие в Г осреестр, и имеющие токовый выход 4-20 мА с характеристиками не хуже приведенных в данном описании типа класса не хуже 0,5 с интервалом между поверками не менее 3 лет.

Минимальные прямые участки трубопровода без гидравлических сопротивлений: до расходомера - 6-Ду, после расходомера - 3 • Ду;

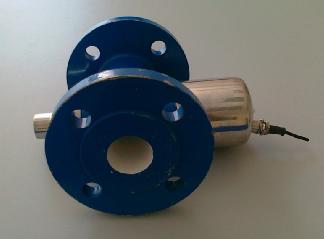

Внешний вид расходомера показан на рисунке 1.

Основные функции частей программного обеспечения:

Рисунок 3

1)    Блок расчета расхода предназначен для расчетов его значений по результатам измерений сигнала, формируемого на электродах расходомера;

2)    Блок расчета объема предназначен для расчетов его значений по результатам измерений расхода;

3)    Блок архивации предназначен для расчетов и хранения измерительной и диагностической информации;

4)    Блок обмена предназначен для вывода через последовательный порт измерительной, диагностической и настроечной информации на внешние устройства приема;

5)    Блок индикации предназначен для визуального отображения на табло расходомера измерительной, диагностической и настроечной информации;

6)    Блок реального времени предназначен для измерения времени работы расходомера и времени действия диагностируемых ситуаций;

7)    Блок диагностики предназначен для контроля значений измеренных параметров на соответствие заданным значениям и формирования диагностических сообщений.

* встроенное ПО устанавливается на производстве и не имеет внешнего доступа Нормирование метрологических характеристик расходомера проведено с учетом того, что программное обеспечение является неотъемлемой и неизменяемой частью расходомера. Уровень защиты программного обеспечения - С по МИ 3286-2010.

Технические характеристики

Диаметр условного прохода, мм    40, 50, 80, 100;

Диапазон рабочих давлений пара, МПа    от 0,1 до 2,5;

Диапазон рабочих температур пара, °С    от 120 до 230;

Диапазон измерений массовых расходов пара в зависимости от Ду, кг/ч: от 29 до 7330;

Потеря давления при максимальном расходе, не более, кПа    50;

Пределы допускаемой погрешности измерений массового расхода и массы пара, %: -относительной (в диапазоне расходов от 0,5-Qmax до Qmax)    ± 2,0;

-приведенной (в диапазоне расходов от 0,025-Qmax до 0,5-Qmax    ± 1,0;

Выходные сигналы:

-токовый 4 - 20 мА, пропорциональный расходу;

-дискретный (релейный) максимальное напряжение постоянного тока 28 В, минимальное сопротивление нагрузки 10 кОм;

-цифровой (интерфейс RS-485, Modbus RTU).

Потребляемая мощность, не более, Вт    7,5;

Питание от сети переменного тока, напряжение, В    от 187 до 242;

частота, Гц    50 ± 1

Габаритные размеры и масса ППРТ приведены в таблице 2.

Таблица 2

Габаритные размеры и масса нормирующего преобразователя М322 приведены в таблице 3. Таблица 3

Габаритные размеры и масса вычислителя М800 приведены в таблице 4. Таблица 4

Условия эксплуатации:

-диапазон температур окружающей среды, °С    от 0 до 55;

-диапазон относительной влажности воздуха при температуре 35 °С, %, от 10 до 90; -диапазон атмосферного давления, кПа    от 84 до 107;

Средний срок службы, лет    10;

Средняя наработка на отказ, ч    50000

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и на лицевую панель первичного преобразователя М322 методом нанесения наклейки.

Комплектность

Поверка

осуществляется по методике МП-2550-0186-2012 «Расходомеры-счетчики Spiraflo. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им Д.И. Менделеева» 20.02. 2012 г.

Основные средства поверки:

поверочная расходомерная установка с погрешностью 0,3%, Ду поверяемых расходомеров до 100 мм включительно, наибольший поверяемый объемный расход 3200 м3/ч;

Сведения о методах измерений

Методика измерений изложена в руководстве по эксплуатации «Расходомеры-счетчики Spiraflo»

Нормативные и технические документы, устанавливающие требования к расходомерам-счетчикам Spiraflo:

1    ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости».

2    Техническая документация компании «Spirax-Sarco Limited», Великобритания.

Рекомендации к применению

выполнение государственных учетных операций.
