Государственный реестр средств измерений

Датчики горючих и токсичных газов интеллектуальные стационарные ИТС2, 51279-12

51279-12
Датчики горючих и токсичных газов интеллектуальные стационарные ИТС2 (в дальнейшем - датчики) предназначены в зависимости от исполнения для использования в составе газоаналитической аппаратуры или информационно-измерительных систем аэрогазового контроля атмосферы шахт, промышленных объектов: -для непрерывного измерения концентраций метана; - для непрерывного определения степени взрывоопасности контролируемой атмосферы, в которой могут содержаться горючие газы и пары нефтепродуктов (в том числе бензина). В качестве типичных представителей семейства химически подобных газов, измеряемых датчиком, выбраны метан, пропан, бутан и гексан; - для непрерывного определения степени взрывоопасности контролируемой атмосферы, в которой может содержаться метано-водородная смесь; - для непрерывного измерения концентрации оксида углерода (СО), диоксида углерода (СО2), кислорода (О2), сероводорода (Н2S), оксида азота (NO), диоксида азота (NO2), водорода (Н2). Датчики предназначены для выполнения следующих функций: - непрерывное измерение концентрации измеряемого компонента, преобразование измеренных значений в зависимости от исполнения в цифровой код с передачей по интерфейсу RS-485 или аналоговый сигнал и цифровая индикация на графическом дисплее; - световая сигнализация превышения установленных пороговых значений концентрации; - передача информации о превышении пороговых значений концентрации; - передача информации о состоянии датчика.
Карточка СИ
Номер в госреестре 51279-12
Наименование СИ Датчики горючих и токсичных газов интеллектуальные стационарные
Обозначение типа СИ ИТС2
Изготовитель Общество с ограниченной ответственностью "Научно-производственный центр автоматизации техники безопасности" (ООО "НПЦ АТБ"), г. Москва
Год регистрации 2012
Срок свидетельства 04.07.2027
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Датчики горючих и токсичных газов интеллектуальные стационарные ИТС2 (в дальнейшем - датчики) предназначены в зависимости от исполнения для использования в составе газоаналитической аппаратуры или информационно-измерительных систем аэрогазового контроля атмосферы шахт, промышленных объектов:

-    для непрерывного измерения концентраций метана;

-    для непрерывного определения степени взрывоопасности контролируемой атмосферы, в которой могут содержаться горючие газы и пары нефтепродуктов (в том числе бензина). В качестве типичных представителей семейства химически подобных газов, измеряемых датчиком, выбраны метан, пропан, бутан и гексан;

-    для непрерывного определения степени взрывоопасности контролируемой атмосферы, в которой может содержаться метано-водородная смесь;

-    для непрерывного измерения концентрации оксида углерода (СО), диоксида углерода (СО2), кислорода (О2), сероводорода (Н2Б), оксида азота (NO), диоксида азота (NO2), водорода (Н2).

Датчики предназначены для выполнения следующих функций:

-    непрерывное измерение концентрации измеряемого компонента, преобразование измеренных значений в зависимости от исполнения в цифровой код с передачей по интерфейсу RS-485 или аналоговый сигнал и цифровая индикация на графическом дисплее;

-    световая сигнализация превышения установленных пороговых значений концентрации;

-    передача информации о превышении пороговых значений концентрации;

-    передача информации о состоянии датчика.

Описание

Датчики являются стационарными одноблочными приборами.

Датчики выпускаются в исполнениях согласно таблице 1.

Датчики относятся к взрывозащищенному электрооборудованию с маркировкой по ГОСТ Р МЭК 60079-0-2011, указанной в зависимости от исполнения в таблице 1.

Таблица 1

- Исполнения датчиков ИТС2

Наименование

Измеряемый

компонент,

единица

измерения

Диапазон

измерения

Условия эксплуатации

Выходной

сигнал

Маркировка взрывозащиты

1

2

3

4

5

6

ИТС2-СН4-01

СН4,

%, об.доля

от 0 до 2,5 и от 5 до 100

от минус 20 до плюс 40 °С от 60 до 119,7 кПа

цифровой,

RS-485

РО Ех ia s I Ma X

ИТС2-СН4-02

от 0 до 2,5

от минус 40 до плюс 55 °С от 87,8 до 119,7 кПа

РО Ех ia s I Ma X / 1Ех ia d 11В Т4 Gb Х/ 1Ех ia d 11С Т4 Gb Х

ИТС2-СН4-03

от 0 до 2,5 и

от 5 до 100

от минус 20 до плюс 40 °С от 60 до 119,7 кПа

(4 -20) мА или (1 - 5) мА

РО Ех ia s I Ma X

ИТС2-СН4-04

от 0 до 2,5

от минус 40 до плюс 55 °С от 87,8 до 119,7 кПа

РО Ех ia s I Ma X / 1Ех ia d ПВ Т4 Gb Х/ 1Ех ia d ПС Т4 Gb Х

ИТС2-СН4-05

от 0 до100

от минус 40 до плюс 55 °С от 60 до 119,7 кПа

цифровой,

RS-485

РО Ех ia s I Ma X

ИТС2-СН4-06

от 0 до100

(4 -20) мА или (1 - 5) мА

1

2

3

4

5

6

ИТС2-ГГ-07

(СН4+Н2), % НКПР

от 0 до 57

от минус 40 до плюс 55 °С от 87,8 до 119,7 кПа

цифровой,

RS-485

РО Ех ia s I Ma X / 1Ех ia d IIB Т4 Gb Х/ 1Ех ia d 11С Т4 Gb Х

ИТС2-ГГ-08

от 0 до 57

(4 -20) мА или (1 - 5) мА

ИТС2-СХНУ-09

СНтСюНи, % НКПР

от 0 до 100

от минус 40 до плюс 55 °С от 87,8 до 119,7 кПа

цифровой,

RS-485

РО Ех ia s I Ma X / 1Ех ia d IIB Т4 Gb Х/ 1Ех ia d ПС Т4 Gb Х

ИТС2-СХНУ-10

от 0 до 100

(4 -20) мА или (1 - 5) мА

ИТС2-СО-11

СО,

ppm (млн-1)

от 0 до 500

от минус 30 до плюс 45 °С от 87,8 до 119,7 кПа

цифровой,

RS-485

РО Ех ia I Ma X / 1Ех ia IIB Т4 Gb Х/ 1Ех ia ПС Т4 Gb Х

ИТС2-СО-12

(4 -20) мА или (1 - 5) мА

ИТС2-СО-13

СО,

ppm (млн-1)

от 0 до 5000

от минус 30 до плюс 45 °С от 87,8 до 119,7 кПа

цифровой,

RS-485

РО Ех ia I Ma X / 1Ех ia IIB Т4 Gb Х/ 1Ех ia ПС Т4 Gb Х

ИТС2-СО-14

(4 -20) мА или (1 - 5) мА

ИТС2-О2-15

О2,

%, об.доля

от 0 до 25

от минус 30 до плюс 45 °С от 87,8 до 119,7 кПа

цифровой,

RS-485

РО Ех ia I Ma X / 1Ех ia IIB Т4 Gb Х/ 1Ех ia ПС Т4 Gb Х

ИТС2-О2-16

(4 -20) мА или (1 - 5) мА

ИТС2-Н28-17

Н^, ppm (млн-1)

от 0 до 100

от минус 30 до плюс 45 °С от 87,8 до 119,7 кПа

цифровой,

RS-485

РО Ех ia I Ma X / 1Ех ia IIB Т4 Gb Х/ 1Ех ia ПС Т4 Gb Х

ИТС2-Н28-18

(4 -20) мА или (1 - 5) мА

ИТС2-СО2-19

СО2,

%, об.доля

от 0 до 2

от минус 20 до плюс 45 °С от 87,8 до 119,7 кПа

цифровой,

RS-485

РО Ех ia I Ma X / 1Ех ia IIB Т4 Gb Х/ 1Ех ia ПС Т4 Gb Х

ИТС2-СО2-20

(4 -20) мА или (1 - 5) мА

ИТС2-Ш-21

N0, ppm (млн-1)

от 0 до 20

от минус 30 до плюс 45 °С от 87,8 до 119,7 кПа

цифровой,

RS-485

РО Ех ia I Ma X / 1Ех ia IIB Т4 Gb Х/ 1Ех ia ПС Т4 Gb Х

ИТС2-Ш-22

(4 -20) мА или (1 - 5) мА

ИТС2-Ш2-23

NO2, ppm (млн-1)

от 0 до 20

от минус 30 до плюс 45 °С от 87,8 до 119,7 кПа

цифровой,

RS-485

РО Ех ia I Ma X / 1Ех ia IIB Т4 Gb Х/ 1Ех ia ПС Т4 Gb Х

ИТС2-Ш2-24

(4 -20) мА или (1 - 5) мА

ИТС2-СН4-25

СН4,

%, об.доля

от 0 до 100

от минус 40 до плюс 45 °С от 87,8 до 119,7 кПа

цифровой,

RS-485

РО Ех ia I Ma X / 1Ех ia IIB Т4 Gb Х/ 1Ех ia ПС Т4 Gb Х

ИТС2-СН4-26

(4 -20) мА или (1 - 5) мА

ИТС2-Н2-27

Н2,

ppm (млн-1)

от 0 до 1500

от минус 20 до плюс 45 °С от 87,8 до 119,7 кПа

цифровой,

RS-485

РО Ех ia I Ma X / 1Ех ia IIB Т4 Gb Х/ 1Ех ia ПС Т4 Gb Х

ИТС2-Н2-28

(4 -20) мА или (1 - 5) мА

Примечания

1    Датчики по заказу потребителя выпускаются с выходным разъемом или выходным кабелем. Длина кабеля по умолчанию - 1 м, по заказу до 5 м.

2    По заказу потребителя выпускаются датчики с напряжением питания 24 В.

3    По заказу потребителя исполнения ИТС2-СН4-01... ИТС2-СН4-06, ИТС2-ГГ-07, ИТС2-ГГ-08, ИТС2-СХНУ-09, ИТС2-СХНУ-10, ИТС2-СН4-25, ИТС2-СН4-26 выпускаются с выносным датчиком. Длина кабеля (не более 30 м) указывается при заказе.

4    По заказу потребителя датчики с напряжением питания 24 В и выходным сигналом (4 -20) мА выпускаются с интерфейсом HART.

Принцип действия датчиков в зависимости от исполнения:

- термокаталитический для ИТС2-СН4-01... ИТС2-СН4-04, ИТС2-ГГ-07, ИТС2-ГГ-08, ИТС2-СХНУ-09, ИТС2-СХНУ-10;

-    термокондуктометрический - ИТС2-СН4-05, ИТС2-СН4-06;

-    электрохимический - ИТС2-СО-11... ИТС2-СО-14, ИТС2-О2-15, ИТС2-О2-16, ИТС2-Н2Б-17, ИТС2-Н28-18, ИТС2-К0-21, ИТС2-К0-22, ИТС2-К02-23, ИТС2-К02-24, ИТС2-Н2-27, ИТС2-Н2-28;

-    оптический инфракрасный - ИТС2-СХНУ-09, ИТС2-СХНУ-10, ИТС2-СО2-19, ИТС2-СО2-20, ИТС2-СН4-25, ИТС2-СН4-26.

Конструктивно датчик представляет собой прямоугольную защитную оболочку, состоящую из корпуса и крышки, которая крепится к корпусу четырьмя винтами под специальный ключ. Один из винтов пломбируется разрушаемой пломбовой этикеткой (см. рисунок 2)

В корпусе установлены в соответствии с исполнением датчика плата измерительная и плата питания, соединенные между собой электрически и механически.

Ввод в датчик питания и ввод/вывод из него информационных сигналов осуществляется через разъем (или кабельный ввод по заказу).

На передней панели расположены:

-    отверстие для подачи газовой смеси к датчику;

-    передний шильд, в прямоугольном отверстии которого виден дисплей для индикации концентрации измеряемого компонента, служебной и другой информации.

Управление работой датчика организовано через систему меню с помощью кнопок

прокрутки «^"^», ««^» и кнопки ««0^» (которая выполняет функцию ввода), расположенных на боковой стенке датчика.

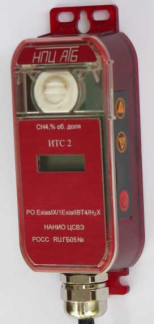

Общий вид датчика с выходным кабелем представлен на рисунках 1 и 2. По внешнему виду исполнения датчиков отличаются шильдами (цвет и надписи).

Рисунок 1    Рисунок 2

Степень защиты корпуса датчиков от доступа к опасным частям, от попадания внутрь внешних твердых предметов и от проникновения воды по ГОСТ 14254-96 - IP66.

Лист № 4 Всего листов 14

По устойчивости к воздействию климатических факторов датчики в зависимости от исполнения соответствуют исполнению УХЛ категории 2 по ГОСТ 15150-69 для работы в диапазоне температур, указанном в таблице 1.

Способ забора пробы - диффузионный.

Программное обеспечение

Датчики имеют встроенное ПО. Структура ПО представлена на рисунке 3

* - только для датчиков с аналоговым выходом ** - только для датчиков с цифровым выходом

Основной частью ПО является измерительный процесс. Его выполнение начинается в момент подачи напряжения питания с инициализации. Далее благодаря задержке один раз в требуемый период происходит измерение аналоговых и/или цифровых сигналов сенсоров, установленных в датчиках. На основании полученных значений производится расчет измеряемого компонента и его выведение на ЖКИ. В случае датчиками с аналоговым выходом на основании рассчитанной концентрации измеряемого компонента происходит формирование аналогового выхода.

В фоновом режиме происходит выполнение второй части ПО, которая отвечает за цифровое взаимодействие датчика с системой верхнего уровня (для датчиков с цифровым выходом) и за пользовательское меню. При получении запроса по цифровой сети запускаются процедуры, выполняющие формирование ответа и его непосредственную пересылку. При нажатии на кнопки клавиатуры датчика запускаются процедуры, выполняющие навигацию по пользовательскому меню.

Наимено

вание

программ

ного

обеспече

ния

Идентифи

кационное

наимено

вание

программного обеспечения

Номер версии (идентификационный номер) программного обеспечения

Цифровой идентификатор программного обеспечения

Алгоритм вычисления цифрового идентификатора

ss.txt

ss.txt

1.6

9325

Пошаговая процедура расчета шестнадцатиразрядной контрольной суммы:

Загрузить 16-ти разрядный регистр числом FFFF16.

1.    Выполнить операцию XOR (исключающее ИЛИ) над первым байтом программы (адрес первого байта 310016) и старшим байтом регистра. Поместить результат в регистр.

2.    Сдвинуть регистр на один разряд вправо.

3.    Если выдвинутый вправо бит единица, выполнить операцию XOR между регистром и полиномом А00116.

4.    Если выдвинутый бит ноль, вернуться в шагу 3.

5.    Повторять шаги 3 и 4 до тех пор, пока не будут выполнены 8 сдвигов регистра.

6.    Выполнить операцию XOR над следующим байтом программы и регистром.

7.    Повторять шаги 3-7 до тех пор, пока не будут выполнена операция XOR над всеми байтами программы (адрес последнего байта FFFF16) и регистром.

Содержимое регистра представляет собой контрольную сумму программного обеспечения

Примечание - контрольная сумма представлена в шестнадцатеричном формате.

Программное обеспечение датчиков имеет уровень защиты от непреднамеренных и преднамеренных изменений «С» в соответствии с МИ 3286-2010.

Технические характеристики

1    Датчики с цифровым выходным сигналом осуществляют обмен информацией с внешним управляющим контроллером по магистральному цифровому интерфейсу RS-485 по протоколу обмена MODBUS RTU.

2    Датчики с аналоговым выходным сигналом обеспечивают преобразование объемной доли измеряемого компонента в выходные электрические сигналы в соответствии с функциями преобразования, приведенными в таблице 3.

Наименование

Выходной сигнал, мА

Диапазон

преобразования

Функция

преобразования

Формула определения концентрации

ИТС2-СН4-03*

4 - 12

(0 -5) % об.дол.

I вых = 1,6С+4

С _ ^ ВЫХ — 4 1,6

12 - 20

(5 -100) % об. дол.

I ВЫ1Х =

0,0842С+11,579

С I ВЫХ —11,579 0,0842

1 - 3

(0 -5) % об.дол.

I вык = 0,4С+1

С _ ^вых — 1

0,4

3 - 5

(5 -100) % об. дол.

I вык = 0,021 С+2,895

С _ ^вых — 2,895 0,021

ИТС2-СН4-04*

4 - 12

(0 -5) % об.дол.

I вык = 1,6С+4

С _ ^ ВЫХ — 4 1,6

12 - 20

(5 -100) % об. дол.

I ВЫ1Х =

0,0842С+11,579

С I ВЫХ —11,579 0,0842

1 - 3

(0 -5) % об.дол.

I вык = 0,4С+1

С _ ^вых — 1

0,4

3 - 5

(5 -100) % об. дол.

I вык = 0,021 С+2,895

С _ ^ВЫХ — 2,895 0,021

ИТС2-СН4-06

4 - 20

(0 - 100) % об. дол.

I вык = 0,16С+4

С _ ^ вых — 4 0,16

1 - 5

(0 - 100) % об. дол.

I вык = 0,04С+1

С _ ^ ВЫХ — 1

0,04

ИТС2-ГГ-08

4 - 20

(0 - 100) %НКПР

I вык = 0,16С+4

I — 4

С _ 1ВЫХ ^ 0,16

1 - 5

(0 - 100) %НКПР

I вык = 0,04С+1

С _ ^вых — 1 0,04

ИТС2-СХНУ-10

4 - 20

(0 - 100) %НКПР

I вык = 0,16С+4

С _ ^ ВЫХ — 4 0,16

1 - 5

(0 - 100) %НКПР

I вык = 0,04С+1

С _ ^вых — 1 0,04

ИТС2-СО-12

4 - 20

(0 - 500) ppm

I вык = 0,032С+4

I — 4

С _ -‘-ВЫХ ^

0,032

1 - 5

(0 - 500) ppm

I вык = 0,008С+1

—8 X о

m о

I

II

С

ИТС2-СО-14

4 - 20

(0 - 5000) ppm

I вык = 0,0032С+4

С _ ^вых 4 0,0032

1 - 5

(0 - 5000) ppm

I вык = 0,0008С+1

С _ ^вых — 1 0,0008

ИТС2-О2-16

4 - 20

(0 - 25) % об.дол.

I вык = 0,64С+4

I — 4

С _ -‘-ВЫК ^

0,64

1 - 5

(0 - 25) % об.дол.

I вык = 0,16С+1

С _ ^вых — 1 0,16

ИТС2-Н2Б-18

4 - 20

(0 - 100) ppm

I вык = 0,16С+4

С _ ^ ВЫХ — 4 0,16

1 - 5

(0 - 100) ppm

I вык = 0,04С+1

С _ ^вых — 1 0,04

Наименование

Выходной сигнал, мА

Диапазон

преобразования

Функция

преобразования

Формула определения концентрации

ИТС2-СО2-20

4 - 20

(0 - 10) % об. дол.

I вых = 1,6С+4

С _ I ВЫХ — 4 1,6

1 - 5

(0 - 10) % об. дол.

I вык = 0,4С+1

С _ I ВЫХ — 1

0,4

HTC2-NO-22

4 - 20

(0 - 100) ppm

I вык = 0,16С+4

I — 4

С _ 1ВЫХ ^ 0,16

1 - 5

(0 - 100) ppm

I вык = 0,04С+1

С _ ^вых — 1 0,04

ИТС2-Ш2-24

4 - 20

(0 - 100) ppm

I вык = 0,16С+4

С _ ^ вых — 4 0,16

1 - 5

(0 - 100) ppm

I вык = 0,04С+1

С _ !вых — 1

0,04

ИТС2-СН4-26*

4 - 12

(0 -5) % об.дол.

I вык = 1,6С+4

I — 4

С _ -‘-ВЫХ ^ 1,6

12 - 20

(5 -100) % об.дол.

I ВЫ1Х =

0,0842С+11,579

С I ВЫХ —11,579 0,0842

1 - 3

(0 -5) % об.дол.

I вык = 0,4С+1

С _ ^вых — 1 0,4

3 - 5

(5 -100) % об. дол.

I вык = 0,021 С+2,895

С _ ^вых — 2,895 0,021

ИТС2-Н2-28

4 - 20

(0 - 2000) ppm

I вык = 0,008С+4

С _ ^ вых — 4 0,008

1 - 5

(0 - 2000) ppm

I вык = 0,002С+1

С _ ^вых — 1 0,002

Примечания

1    1вых - значение выходного тока, мА.

2    * По требованию заказчика исполнения датчика ИТС2-СН4-03, ИТС2-СН4-04 и ИТС2-СН4-26 могут быть изготовлены со следующими функциями преобразования:_

Выходной сигнал, мА

Диапазон преобразования, % б.доля

Функция

преобразования

Формула определения концентрации

4 - 20

0 - 5

I ВЫК = 3,2С + 4

I — 4

С _ -‘-ВЫК ^

3,2

1 - 5

0 - 5

I вык = 0,8С + 1

С _ ^ вых — 1 0,8

При этом пределы допускаемой основной абсолютной погрешности в диапазоне измерения объемной доли метана от 0 до 2,5 %:

-    ± 0,1 % - для ИТС2-СН4-03, ИТС2-СН4-26;

-    ± 0,2 % - для ИТС2-СН4-04.

3    Диапазоны измерений и диапазоны показаний датчиков соответствуют значениям, указанным в таблице 4

4    Пределы допускаемой основной погрешности датчиков соответствуют значениям, указанным в таблице 4

Наименование

Единица измерения

Диапазон

показаний

Диапазон измерений

Пределы допускаемой основной погрешности

ИТС2-СН4-01

%, об. доля

от 0 до 100

от 0 до 2,5

Ад = ± 0,1

от 5 до 100

Ад = ± 3,0

ИТС2-СН4-02

%, об. доля

от 0 до 100

от 0 до 2,5

Ад = ± 0,2

ИТС2-СН4-03

%, об. доля

от 0 до 100

от 0 до 2,5

Ад = ± 0,1

от 5 до 100

Ад = ± 3,0

ИТС2-СН4-04

%, об. доля

от 0 до 100

от 0 до 2,5

Ад = ± 0,2

ИТС2-СН4-05

%, об. доля

от 0 до 100

от 0 до 100

Ад = ± 3,0

ИТС2-СН4-06

%, об. доля

от 0 до 100

от 0 до 100

Ад = ± 3,0

ИТС2-ГГ-07

% НКПР

от 0 до 100

от 0 до 57

Ад = ± 5,0

ИТС2-ГГ-08

% НКПР

от 0 до 100

от 0 до 57

Ад = ± 5,0

ИТС2-СХНУ-09

% НКПР

от 0 до 100

от 0 до 100

Ад = ± 5,0 по поверочному компоненту (СН4) Ад = ± 7,0 по неповерочному компоненту

ИТС2-СХНУ-10

% НКПР

от 0 до 100

от 0 до 100

Ад = ± 5,0 по поверочному компоненту (СН4) Ад = ± 7,0 по неповерочному компоненту

ИТС2-СО-11

ppm (млн-1)

от 0 до 500

от 0 до 50

Ад = ± 5,0

от 50 до 500

5д = ± 10 %

ИТС2-СО-12

ppm (млн-1)

от 0 до 500

от 0 до 50

Ад = ± 5,0

от 50 до 500

5д = ± 10 %

ИТС2-СО-13

ppm (млн-1)

от 0 до 5000

от 0 до 500

Ад = ± 50

от 500 до 5000

5д = ± 10 %

ИТС2-СО-14

ppm (млн-1)

от 0 до 5000

от 0 до 500

Ад = ± 50

от 500 до 5000

5д = ± 10 %

ИТС2-О2-15

ИТС2-О2-16

%, об. доля

от 0 до 25

от 0 до 25

АД = ± 0,6

ИТС2-И28-17

ppm (млн-1)

от 0 до 100

от 0 до 10

АД = ± 1,5

от 10 до 100

5д = ± 15 %

ИТС2-И28-18

ppm (млн-1)

от 0 до 100

от 0 до 10

АД = ± 1,5

от 10 до 100

5д = ± 15 %

ИТС2-СО2-19

ИТС2-СО2-20

%, об. доля

от 0 до 10

от 0 до 2

Ад = ± 0,1

ИТС2-Ш-21

ИТС2-Ш-22

ppm (млн )

от 0 до 100

от 0 до 20

Ад = ± (1 + 0,1-Свх)

ИТС2-КО2-23

ИТС2-КО2-24

ppm (млн )

от 0 до 100

от 0 до 20

Ад = ± (0,5 + 0,1-Свх)

ИТС2-СН4-25

%, об. доля

от 0 до 100

от 0 до 2

Ад = ± 0,1

от 2 до 100

5д = ± 5,0 %

ИТС2-СН4-26

%, об. доля

от 0 до 100

от 0 до 2

Ад = ± 0,1

от 2 до 100

5д = ± 5,0 %

ИТС2-Н2-27

ИТС2-Н2-28

ppm (млн )

от 0 до 2000

от 0 до 1500

АД = ± (2 +0,12-Свх)

Примечание - Свх - объемная доля контролируемого компонента на входе датчика, млн-1

Лист № 9 Всего листов 14

5 Датчики с цифровым выходным сигналом (кроме датчиков, основанных на термокондуктометрическом методе измерения) имеют два порога срабатывания сигнализации программно устанавливаемых в диапазоне согласно таблице 5.

Таблица 5

Наименование

Единица измерения

Диапазон установки порогов сигнализации

Значение порога срабатывания сигнализации, устанавливаемого на предпри-ятии-изготовителе

предупредительного

аварийного

ИТС2-СН4-01

объемная доля, %

от 0,5 до 2,5

1

2

ИТС2-СН4-02

ИТС2-ГГ-07

% НКПР

от 10 до 57

20

40

ИТС2-СХНУ-09

% НКПР

от 10 до 100

ИТС2-СО-11

ppm (млн-1)

от 17 до 100

17

85

ИТС2-СО-13

ppm (млн-1)

от 20 до 500

по заказу

по заказу

ИТС2-О2-15

объемная доля, %

от 18 до 20

20

18

rn^-rns-n

ppm (млн-1)

от 2 до 100

6

20

ИТС2-СО2-19

объемная доля, %

от 0,5 до 2,0

1

1,5

итс2-ш-21

ppm (млн-1)

от 0,5 до 20

по заказу

по заказу

ИТС2-NO2-23

ppm (млн-1)

от 0,5 до 20

по заказу

по заказу

ИТС2-СН4-25

объемная доля, %

от 0,5 до 2,5

1

2

Примечания

1    Значения порогов срабатывания аварийной сигнализации должны указываться при заказе датчиков

2    При выпуске из производства, если не оговорено в заказе, должны быть установлены значения порогов срабатывания сигнализации, указанные в таблице 5.

3    Установленные значения порогов срабатывания аварийной сигнализации должны фиксироваться в паспорте на датчик.

4    Значения порогов срабатывания аварийной сигнализации могут быть изменены при эксплуатации только на предприятии-изготовителе или в его региональных сервисных центрах.

6    Пределы допускаемой вариации выходного сигнала датчиков не более половины основной абсолютной погрешности.

7    Время прогрева датчиков не более:

-    90 с для ИТС2-СН4-25, ИТС2-СН4-26;

-    60 с для всех остальных исполнений.

8    Предел допускаемого времени установления показаний на уровне 90 % от установившегося значения (Т0,9) не более указанного в таблице 6

9    Время работы датчиков без ручной корректировки показаний не менее указанного в таблице 6.

Таблица 6

Наименование

с

С,

о"

Т

Время работы без ручной корректировки показаний, сут

ИТС2-СН4-01

20

30

ИТС2-СН4-02

20

30

ИТС2-СН4-03

20

30

ИТС2-СН4-04

20

30

ИТС2-СН4-05

20

180

ИТС2-СН4-06

20

180

ИТС2-ГГ-07

20

30

ИТС2-ГГ-08

20

30

ИТС2-СХНУ-09

40

90

ИТС2-СХНУ-10

40

90

ИТС2-СО-11

45

90

Всего листов 14

ИТС2-СО-12

45

90

ИТС2-СО-13

45

90

ИТС2-СО-14

45

90

ИТС2-О2-15

30

90

ИТС2-О2-16

30

90

ИТС2-^-17

45

90

ИТС2-^-18

45

90

ИТС2-СО2-19

30

90

ИТС2-СО2-20

30

90

ИТС2-ЫО-21

45

90

ИТС2-ЫО-22

45

90

ИТС2-NO2-23

45

90

ИТС2-NO2-24

45

90

ИТС2-СН4-25

30

90

ИТС2-СН4-26

30

90

ИТС2-Н2-27

100

30

ИТС2-Н2-28

100

30

10    Пределы допускаемой дополнительной погрешности датчиков от изменения температуры окружающей среды на каждые 10 °С в пределах рабочих условий эксплуатации соответствуют данным, указанным в таблице 7.

11    Пределы допускаемой дополнительной погрешности датчиков от изменения атмосферного давления в пределах рабочих условий эксплуатации соответствуют данным, указанным в таблице 7.

12    Пределы допускаемой дополнительной погрешности датчиков от изменения относительной влажности анализируемой среды в пределах рабочих условий эксплуатации соответствуют данным, указанным в таблице 7.

Таблица 7

Наименование

Значение дополнительной погрешности в долях Ад от изменения

температуры окружающей среды

атмосферного давления

относительной влажности окружающей среды

1

2

3

4

ИТС2-СН4-01

1,0

1,0

1,0

ИТС2-СН4-02

1,0

1,0

1,0

ИТС2-СН4-03

1,0

1,0

1,0

ИТС2-СН4-04

1,0

1,0

1,0

ИТС2-СН4-05

1,0

1,0

1,0

ИТС2-СН4-06

1,0

1,0

1,0

ИТС2-ГГ-07

0,5

1,0

1,0

ИТС2-ГГ-08

0,5

1,0

1,0

ИТС2-СХНУ-09

0,5

1,0

1,0

ИТС2-СХНУ-10

0,5

1,0

1,0

ИТС2-СО-11

0,4

0,2 на каждые 30 мм рт.ст.

0,4 на каждые 15 %

ИТС2-СО-12

0,4

0,2 на каждые 30 мм рт.ст.

0,4 на каждые 15 %

ИТС2-СО-13

0,4

0,2 на каждые 30 мм рт.ст.

0,4 на каждые 15 %

ИТС2-СО-14

0,4

0,2 на каждые 30 мм рт.ст.

0,4 на каждые 15 %

ИТС2-О2-15

0,4

0,2 на каждые 30 мм рт.ст.

0,4 на каждые 15 %

ИТС2-О2-16

0,4

0,2 на каждые 30 мм рт.ст.

0,4 на каждые 15 %

ИТС2-^-17

0,4

0,2 на каждые 30 мм рт.ст.

0,4 на каждые 15 %

ИТС2-^-18

0,4

0,2 на каждые 30 мм рт.ст.

0,4 на каждые 15 %

ИТС2-СО2-19

0,5

2

0,4 на каждые 15 %

ИТС2-СО2-20

0,5

2

0,4 на каждые 15 %

ИТС2-Ш-21

0,4

0,2 на каждые 30 мм рт.ст.

0,4 на каждые 15 %

ИТС2-Ш-22

0,4

0,2 на каждые 30 мм рт.ст.

0,4 на каждые 15 %

ИТС2-Ш2-23

0,4

0,2 на каждые 30 мм рт.ст.

0,4 на каждые 15 %

ИТС2-Ш2-24

0,4

0,2 на каждые 30 мм рт.ст.

0,4 на каждые 15 %

ИТС2-СН4-25

0,5

2

0,4 на каждые 15 %

ИТС2-СН4-26

0,5

2

0,4 на каждые 15 %

ИТС2-Н2-27

0,4

0,2 на каждые 30 мм рт.ст.

0,4на каждые 15 %

ИТС2-Н2-28

0,4

0,2 на каждые 30 мм рт.ст.

0,4 на каждые 15 %

13    Датчики устойчивы к воздействию синусоидальной вибрации с частотой (5 - 35) Гц и амплитудой не более 0,35 мм.

14    Датчики устойчивы к изменению пространственного положения.

15    Электрическое питание датчиков осуществляется от внешней искробезопасной цепи уровня «iа» с напряжением от 6 до 12 В. Номинальное напряжение питания - 12 В.

Примечания

1    По заказу потребителя выпускаются датчики с напряжением питания 24 В.

2    При использовании датчиков в невзрывоопасной среде допускается питание от источника в общепромышленном исполнении.

16    Максимальный ток потребления датчиков в импульсе (Imax) и ток потребления покоя (!пок) при Цпит = 12 В в зависимости от метода измерения и вида выходного сигнала не более значений, указанных в таблице 8.

Таблица 8

Наименование

Метод измерения

Выходной сигнал

Imax, мА

!пок, мА

ИТС2-СН4-01

Т ермокаталитиче-ский

Цифровой

25

2

ИТС2-СН4-02

ИТС2-СН4-03

(1 - 5) мА

26

3

(4 - 20) мА

27

4

ИТС2-СН4-04

(1 - 5) мА

26

3

(4 - 20) мА

27

4

ИТС2-СН4-05

Термокондук -тометрический

Цифровой

25

2

ИТС2-СН4-06

(1 - 5) мА

26

3

(4 - 20) мА

27

4

ИТС2-ГГ-07

Т ермокаталитиче-ский

Цифровой

25

2

ИТС2-ГГ-08

(1 - 5) мА

26

3

(4 - 20) мА

27

4

ИТС2-СХНУ-09

Цифровой

25

2

ИТС2-СХНУ-10

(1 - 5) мА

26

3

(4 - 20) мА

27

4

ИТС2-СО-11

Электрохимический

Цифровой

4

2

ИТС2-СО-12

(1 - 5) мА

5

3

(4 - 20) мА

6

4

ИТС2-СО-13

Цифровой

4

2

ИТС2-СО-14

(1 - 5) мА

5

3

(4 - 20) мА

6

4

Наименование

Метод измерения

Выходной сигнал

Imax, мА

1пок, мА

ИТС2-О2-15

Электрохимический

Цифровой

4

2

ИТС2-О2-16

(1 - 5) мА

7

5

(4 - 20) мА

12

10

ИТС2-Н2Б-17

Цифровой

4

2

ИТС2-Н2Б-18

(1 - 5) мА

5

3

(4 - 20) мА

6

4

ИТС2-СО2-19

Оптический

инфракрасный

Цифровой

8

4

ИТС2-СО2-20

(1 - 5) мА

9

5

(4 - 20) мА

10

6

ИТС2-К0-21

Электрохимический

Цифровой

4

2

ИТС2-Ы0-22

(1 - 5) мА

5

3

(4 - 20) мА

6

4

ИТС2-Ы02-23

Цифровой

4

2

ИТС2-Ы02-24

(1 - 5) мА

5

3

(4 - 20) мА

6

4

ИТС2-СН4-25

Оптический

инфракрасный

Цифровой

8

4

ИТС2-СН4-26

(1 - 5) мА

9

5

(4 - 20) мА

10

6

ИТС2-Н2-27

Электрохимический

Цифровой

4

2

ИТС2-Н2-28

(1 - 5) мА

5

3

17    Условия эксплуатации датчиков:

1)    диапазон температуры окружающей среды указан в таблице 1;

2)    относительная влажность до 100 % при температуре 35 °С без конденсации влаги;

3)    диапазон атмосферного давления указан в таблице 1;

4)    содержание пыли не более 1 г/м ;

5)    вибрация с частотой (5 - 35) Гц и амплитудой не более 0,35 мм;

6)    содержание вредных веществ в контролируемой среде (каталитических ядов, снижающих каталитическую активность чувствительных элементов (ЧЭ) датчиков СН4, (СН4 + Н2), СХНУ; агрессивных веществ, разрушающих огнепреградитель, токоподводы и ЧЭ датчиков), не должно превышать предельно-допустимых концентраций (ПДК) согласно ГОСТ 12.1.005-88.

При наличии вредных веществ в контролируемой среде периодичность корректировки чувствительности датчиков СН4, (СН4 + Н2), СХНУ подбирается применительно к конкретным условиям, при этом срок службы датчиков может сокращаться.

18    Габаритные размеры датчиков с выходным разъемом (без учета длины кабеля), мм, не более: длина - 40; ширина - 55; высота - 145.

19    Масса датчиков (без учета массы кабеля) не более 0,25 кг.

20    Средний полный срок службы датчиков в условиях эксплуатации, указанных в руководстве по эксплуатации, - не менее 6 лет.

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Обозначение

Наименование

Кол.

Примечание

Датчик горючих газов интеллектуальный стационарный ИТС2

1 шт.

Согласно

исполнению

АТРВ.413419.002 РЭ

Руководство по эксплуатации

1 экз.

*)

Приложение А к АТРВ.413419.002 РЭ

Методика поверки

АТРВ.413419.002 ПС

Паспорт

1 экз.

АТРВ. 305312.002

Насадка

1 шт.

*)

Ключ специальный

1 шт.

Розетка SP2110/S5

1 шт.

При поставке датчиков с выходным разъемом

Упаковка

1 шт.

Примечания

1    За отдельную плату предприятие-изготовитель поставляет:

-    термокаталитический сенсор взамен отработавшего свой ресурс;

-    электрохимические сенсоры взамен отработавших свой ресурс;

-    оптические сенсоры взамен отработавших свой ресурс;

-    CD-диск с программным обеспечением АТРВ.431214.002 и протоколом обмена для датчиков с цифровым выходным сигналом.

2    Элементы, отмеченные знаком «*)» поставляются по одному на каждые пять датчиков, но не менее одного на партию.

3    Изменить длину кабеля допускается по отдельному договору.

Поверка

осуществляется в соответствии с документом АТРВ.413419.002 РЭ «Датчики горючих и токсичных газов интеллектуальные стационарные ИТС2. Методика поверки», являющимся приложением А руководства по эксплуатации, утвержденным ГЦИ СИ ОАО ФНТЦ «Инверсия» в июле 2012 г.

В перечень основного поверочного оборудования входят ГСО - ПГС, выпускаемые в баллонах под давлением по ТУ-6-16-2956-92: метан в воздухе - 3905-87, 3906-87; метан в азоте - 3890-87, 3894-87; пропан в воздухе - 3968-87, 5323-90; бутан в воздухе - 4293-88, 4294-88; гексан в воздухе - 5322-90;

поверочный нулевой газ (ПНГ) в баллонах по ТУ 6-21-5-82 (воздух);

оксид углерода в азоте - 3800-87, 3802-87, 3808-87, 3814-87;

кислород в азоте - 3726-87;

сероводород в азоте - 6172-91, 6173-91;

сероводород в воздухе - 9172-2008;

диоксид углерода в азоте - 3764-87;

оксид азота в азоте - 8374-2003;

диоксид азота в азоте - 8739-2006;

водород в азоте - 9168-2008;

водород в воздухе - 3947-87, 3951-87;

азот марки Б в баллонах по ТУ 6-26-39-79.

1    ГОСТ 13320-81. Газоанализаторы промышленные автоматические. Общие технические условия.

2    ГОСТ 24032-80. Приборы шахтные газоаналитические. Общие технические требования. Методы испытаний.

3    ГОСТ 22782.3-77. Электрооборудование взрывозащищенное со специальным видом взрывозащиты. Технические требования и методы испытаний.

4    ГОСТ Р МЭК 60079-0-2011. Bзрывоопасные среды. Часть 0. Оборудование. Общие требования.

5    ГОСТ IEC 60079-1-2011. Bзрывоопасные среды. Часть 1. Оборудование с видом взрывозащиты «взрывонепроницаемые оболочки "d"».

6    ГОСТ Р МЭК 60079-11-2010. Bзрывоопасные среды. Часть 11. Искробезопасная электрическая цепь «i».

7    ГОСТ Р 52350.29.1-2010 (МЭК 60079-29-1-2007). Bзрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов.

8    ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

9    Технические условия ТУ 4215-012-76434793-10.

Зарегистрировано поверок 36159
Поверителей 37
Актуальность данных 15.09.2024
Поверители
ООО "МЕТРОЛОГИЧЕСКИЙ ИСПЫТАТЕЛЬНЫЙ ЦЕНТР" (МИЦ)
11024 поверки
ФБУ «КУЗБАССКИЙ ЦСМ»
9332 поверки
ФБУ "КЕМЕРОВСКИЙ ЦСМ"
4948 поверок
ООО "Центр метрологических услуг" (ЦМУ)
3155 поверок
ООО "Метрон"
2243 поверки
ФБУ "КОМИ ЦСМ"
1260 поверок
ООО "Норильскникельремонт"
665 поверок
ООО "Центр Метрологии" (ЦМ)
539 поверок
ООО "Метрологическая лаборатория"
535 поверок
ООО "СНЭМА-СЕРВИС"
419 поверок
ООО "Инфраструктура ТК"
382 поверки
АК "АЛРОСА" (ПАО)
273 поверки
ФГУ "Якутский ЦСМ"
261 поверка
ФГУ "Нижегородский ЦСМ"
241 поверка
ООО "Эталон Регион Сервис"
146 поверок
ООО "АСУ ПРО"
123 поверки
ООО "НМОП"
122 поверки
ООО "ПРОЦЕССИНГОВЫЙ ЦЕНТР"
94 поверки
ФБУ "Ростовский ЦСМ"
84 поверки
Татарстанский ЦСМ
51 поверка
АО "ЦЕНТРОХИМСЕРТ"
40 поверок
ООО "МЕТРИКА"
33 поверки
ФБУ "Тюменский ЦСМ"
30 поверок
ОАО "Нефтеавтоматика"
28 поверок
ООО Специализированная техническая лаборатория «Мера»
25 поверок
ФБУ "Уралтест"
24 поверки
ФБУ "ПЕРМСКИЙ ЦСМ"
20 поверок
ФБУ "Красноярский ЦСМ"
16 поверок
ООО "АСУ Инжиниринг"
11 поверок
ФБУ "Смоленский ЦСМ"
10 поверок
АО "ТРЕСТ СЕВЗАПМОНТАЖАВТОМАТИКА" (СЗМА)
6 поверок
ФГУП СНИИМ
4 поверки
ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ»
4 поверки
ФБУ "ЦСМ Республики Башкортостан"
4 поверки
ООО ИК "Сибинтек"
3 поверки
АО "АНТИКОР"
2 поверки
ООО "ТЕХНИКА СПАСЕНИЯ"
2 поверки
51279-12
Номер в ГРСИ РФ:
51279-12
Производитель / заявитель:
Общество с ограниченной ответственностью "Научно-производственный центр автоматизации техники безопасности" (ООО "НПЦ АТБ"), г. Москва
Год регистрации:
2012
Cрок действия реестра:
04.07.2027
Похожие СИ
93158-24
93158-24
2024
"Shenzhen ION Engineering Technologies LTD.", Китай
Срок действия реестра: 11.09.2029
93207-24
93207-24
2024
Общество с ограниченной ответственностью "НТЦ Амплитуда" (ООО "НТЦ Амплитуда"), г. Москва, г. Зеленоград
Срок действия реестра: 12.09.2029
93189-24
93189-24
2024
Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ"), Московская обл., г. Солнечногорск, рабочий поселок Менделеево, промз
Срок действия реестра: 12.09.2029
93188-24
93188-24
2024
Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ"), Московская обл., г. Солнечногорск, рабочий поселок Менделеево, промз
Срок действия реестра: 12.09.2029
93187-24
93187-24
2024
"ZHEJIANG LUNTE ELECTROMECHANICAL CO. LTD., КНР
Срок действия реестра: 12.09.2029
93185-24
93185-24
2024
"Zhejiang SUPCON Instrument Co., Ltd", Китай
Срок действия реестра: 12.09.2029
93180-24
93180-24
2024
Guilin Measuring & Cutting Tool Co., Ltd, КНР
Срок действия реестра: 12.09.2029
93176-24
93176-24
2024
eralytics GmbH, Австрия
Срок действия реестра: 12.09.2029
93175-24
93175-24
2024
Общество с ограниченной ответственностью "ЭНМАКСО" (ООО "ЭНМАКСО"), г. Чебоксары
Срок действия реестра: 12.09.2029
93156-24
93156-24
2024
Общество с ограниченной ответственностью "Люмэкс-маркетинг" (ООО "Люмэкс-маркетинг"), г. Санкт-Петербург; Общество с ограниченной ответственностью "Люмэкс" (ООО "Люмэкс"), г. Санкт-Петербург
Срок действия реестра: 11.09.2029
