| Номер в госреестре | 51282-12 |
| Наименование СИ | Анализаторы |
| Обозначение типа СИ | ФАВ |
| Изготовитель | ООО "ТД "Уралхимэкология", г.Пермь |
| Год регистрации | 2012 |
| Срок свидетельства | 02.10.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Анализаторы ФАВ (далее - анализаторы) предназначены для измерения массовой концентрации взвешенных веществ различного дисперсного состава в пробах природных и сточных вод.
Принцип действия анализаторов основан на измерении ослабления светового потока анализируемой средой с помощью фотоэлектрического преобразователя. В анализаторе обеспечивается однозначная связь между коэффициентом светопропускания и массовой концентрацией взвешенных веществ. Анализатор отградуирован в единицах массовой концентрации взвешенных веществ с помощью стандартного образца массовой доли нерастворимых веществ каолина в твердой основе.
Анализаторы состоят из измерительного блока, датчика и блока питания. Измерительный блок представляет собой микроамперметр в металлическом корпусе с органами управления в верхней части. На задней стенке измерительного блока расположены разъемы для подключения датчика, блока питания и отсек для элемента питания.

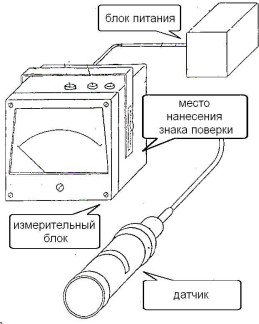

Анализаторы выпускаются трех модификаций (ФАВ-1, ФАВ-2 и ФАВ-3), которые различаются диапазонами измерения массовой концентрации взвешенных веществ. Внешний вид анализаторов схематически представлен на рисунке 1.
| Наименование характеристики | Значения характеристики |
| Диапазон измерений коэффициента светопропускания, % | от 0,5 до 100 |
| Пределы допускаемой абсолютной погрешности измерений коэффициента светопропускания, % | ± 2 |
| Диапазоны измерений массовой концентрации взвешенных веществ, мг/дм3 | |
| - первый | от 5 до 500 |
| - второй: ФАВ-1 ФАВ-2 ФАВ-3 | от 1 до 10 от 1 до 25 от 1 до 50 |
| Пределы допускаемой относительной погрешности измерений массовой концентрации взвешенных веществ, % | ± 25 |
| Питание прибора, В | |
| - сетевой блок питания - батарейка типа "Крона" | 220-10 * —15 S 9,0 ± 0,5 |
| Максимальный ток нагрузки, А | 0,1 |
| Г абаритные размеры, мм, не более | |
| - измерительного блока | 130x115x145 |
| - датчика | 0 48x270 |
| Масса, кг, не более | |
| - измерительного блока | 2 |
| - датчика | 1 |
| Условия эксплуатации: - диапазон рабочих температур, °С - относительная влажность воздуха при температуре + 20 °С, % - атмосферное давление, кПа | от 5 до 35 от 50 до 80 от 84 до 106 |
| Средний срок службы, лет | 10 |
наносится на боковую панель измерительного блока анализатора в виде наклейки, на титульный лист руководства по эксплуатации типографским способом.
В комплект поставки входят:
- блок измерительный;
- датчик;
- сетевой блок питания;
- ФАВ-00.000.РЭ «Анализаторы ФАВ. Руководство по эксплуатации»;
- МП 24-224-2012 «ГСИ. Анализаторы ФАВ. Методика поверки».
осуществляется по документу МП 24-224-2012 «ГСИ. Анализаторы ФАВ. Методика поверки», утвержденному ФГУП «УНИИМ» 14.05.2012 г.
Перечень эталонных средств поверки:
- комплект нейтральных светофильтров КС-102, Д= ± 0,25 %;
- ГСО 6541-92 (МНВ-20), 5= ± 3,5 %.
«Методика измерения массовой концентрации взвешенных веществ в природных, питьевых и сточных водах». Свидетельство об аттестации методики № 223.1.01.03.371/2008.
Нормативные и технические документы, устанавливающие требования к анализаторам ФАВ
ГОСТ 29024-91 «Анализаторы жидкости турбидиметрические и нефелометрические. Общие технические требования и методы испытаний»;
ТУ 4215-001-53499123-11 «Анализаторы ФАВ. Технические условия».
Анализаторы применяются при осуществлении деятельности в области охраны окружающей среды.
| Зарегистрировано поверок | 328 |
| Поверителей | 8 |
| Актуальность данных | 09.12.2024 |
