Установки поверочные проливные FLOWTEST-6, 51285-12

Назначение

Установка поверочная проливная FLOWTEST-6 (далее - установка) предназначена для калибровки, поверки и настройки расходомеров, счетчиков воды и преобразователей расхода воды, в том числе входящих в состав теплосчетчиков, с диаметрами условного прохода от 15 до 50 мм в диапазоне расходов от 0,02 до 40 м /ч.

Описание

Принцип действия установки основан на сравнении результатов измерения объема жидкости, пролитой через поверяемое средство измерений в течение заданного интервала времени с результатами измерений этого же объема жидкости, измеренного эталонным средством измерений.

В установке в качестве эталонного средством измерений объема, использованы:

•    при использовании метода непосредственного сличения: эталонные преобразователи расхода

- расходомеры электромагнитные Promag 53 и измеритель интервала времени;

•    при использовании весового метода: весы электронные К модификации KCC300, датчик температуры кабельного типа серии TG и преобразователь давления измерительный МН-2.

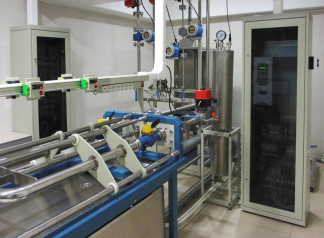

В качестве поверочной жидкости в установке используется водопроводная вода. Конструкция установки включает в себя:

•    измерительно-вычислительный комплекс;

•    расходомеры электромагнитные Promag 53Н04 (Ду4), Promag 53Н15 (Ду15), Promag 53P50 (Ду50) фирмы «Endress+Hauser» (№ 14589-09 в Государственном реестре СИ);

•    рабочий стол для установки до 8 поверяемых СИ с соблюдением требуемых длин прямолинейных участков до и после поверяемых СИ;

•    систему задания и поддержания расхода, в трубопроводах которой установлены датчик температуры кабельного типа серии TG (№39674-08 в Государственном реестре СИ) и преобразователь давления измерительный МН-2 (№41644-09 в Государственном реестре СИ);

•    перекидное устройство;

•    весы электронные К модификации KCC300 (№ 45158-10 в Государственном реестре СИ);

•    шкаф электрооборудования и шкаф автоматики.

Измерительно-вычислительный комплекс построен на основе персонального компьютера. Для ввода в измерительно-вычислительный комплекс выходных сигналов эталонных и поверяемых средств измерений используются платы устройств связи с объектом фирмы Advantech:

•    плата ввода-вывода дискретных сигналов PCI-1730;

•    плата ввода аналоговых сигналов высокого разрешения PCI-1713;

•    платы ввода частотных и импульсных сигналов PCI-1780;

Программное обеспечение

Управляющее программное обеспечение установки FLOWTEST-6 реализовано в виде одного исполняемого модуля - файла “flow2.exe”, который обеспечивает работоспособность установки во всех режимах работы. Функционирование исполняемого модуля обеспечивается средствами операционной системы MS Windows XP Professional SP3.

Обмен данными с платами ввода-вывода, перечисленными в п. 4.1.3 реализуется соответствующим драйвером, работа с которым обеспечивается библиотекой ADSAPI32.dll, поставляемой фирмой Advantech.

Уровень защиты программного обеспечения по МИ 3286-2010 - С. Идентификационные данные программного обеспечения приведены в таблице 1.

Технические характеристики

•    Диапазон воспроизводимых расходов от 0,02 до 40 м /ч;

•    Диаметр условного прохода поверяемых средств измерений от 15 до 50 мм;

•    Номинальная вместимость рабочей емкости весов 0,25 м ;

•    Пределы допускаемой относительной погрешности измерения объемного расхода и объема при использовании метода непосредственного сличения ±0,3 %;

•    Пределы допускаемой относительной погрешности измерения массы и объема пролитой жидкости и объемного расхода при использовании весового метода ± 0,1%;

•    Пределы допускаемой относительной погрешности измерения времени ±0,01 %;

•    Нестабильность усредненного значения расхода не более ±0,2 %;

•    Отклонение установившегося значения расхода от заданного не более ±1,0 %;

•    Рабочая температура воды от 10 до 30 °С;

•    Пределы допускаемой абсолютной погрешности измерения температуры воды ±0,25 °С;

•    Максимальная частота следования импульсов число-импульсных выходных сигналов поверяемых средств измерений не более 1000 Гц;

•    Пределы допускаемой относительной погрешности передачи показаний поверяемых счетчиков и преобразователей расхода с число-импульсным выходом ±0,02 %;

•    Максимальное количество одновременно поверяемых СИ до 8 шт.

•    Электропитание от сети переменного тока напряжением 380/220 (±22) В частотой 50±1 Гц;

•    Потребляемая мощность не более 25 кВт;

•    Рабочие условия эксплуатации:

-    температура окружающего воздуха 20 ±5 °С;

-    атмосферное давление от 84 до 106,7 кПа;

-    относительная влажность от 30 до 80%;

•    Средняя наработка на отказ - 30000 часов;

•    Средний срок службы - 10 лет;

•    Установка ремонтопригодна и в процессе эксплуатации допускается замена вышедших из строя компонентов на аналогичные, допущенные к применению в составе установки;

•    Занимаемая площадь 18 м ;

Знак утверждения типа

Знак утверждения типа наносится в левом верхнем углу титульного листа ТМКА.407269.004 РЭ «Установка поверочная проливная FLOWTEST-6. Руководство по эксплуатации».

Комплектность

Таблица 7 - Комплектность АС АГК

Поверка

осуществляется по ТМКА. 407269.004 Д «Установка поверочная проливная FLOWTEST-6. Методика поверки», утвержденной ФГУП «СНИИМ» в июне 2012 г.

Основное поверочное оборудование:

_7

•    Частотомер электронно-счетный Ч3-54: диапазон (0-120) МГц, (0,3^100) В, ПГ 5-10 ;

•    Генератор сигналов специальной формы Г6-27: диапазон (10-3 ^106) Гц;;

•    Мегомметр ЭС0202/2-Г: диапазон от 1 до 50 МОм, рабочее напряжение до 1000 В, класс 1,5.

Поверка эталонных средств измерения, входящих с состав ППУ осуществляется по следующим методикам:

•    расходомер электромагнитный Promag - документ «Расходомер электромагнитный Promag. Методика поверки», утвержденный ГЦИ СИ ФГУП «ВНИИМС»;

•    весы электронные К - раздел руководства по эксплуатации «Методика поверки», утвержденный ГЦИ СИ ФГУП «ВНИИМС»;

•    датчик температуры кабельного типа серии TG - документ «датчик температуры кабельного типа серии TG. Методика поверки», утвержденный ГЦИ СИ ФГУП «ВНИИМС»;

•    Преобразователь давления измерительный МН-2 - МИ 1997-89.

Сведения о методах измерений

Метод измерений изложен в ТМКА. 407269.004 РЭ «Установка поверочная проливная FLOWTEST-6. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к установке поверочной проливной FLOWTEST-6:

1    ГОСТ 8.156-83 ГСИ. «Счетчики холодной воды. Методы и средства поверки»..

2    Проект ТМКА.407269.011 ТРП «Поверочная проливная установка FLOWTEST-6». Технорабочий проект».

Рекомендации к применению

При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
