| Номер в госреестре | 51289-12 |
| Наименование СИ | Микроомметры |
| Обозначение типа СИ | AUTO-OHM, DMOM, LTCA,TRM, WRM |
| Изготовитель | "Vanguard Instruments Company, Inc.", США |
| Год регистрации | 2012 |
| Срок свидетельства | 21.08.2022 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Микроомметры серий AUTO-OHM, DMOM, LTCA, TRM, WRM предназначены для измерения электрического сопротивления постоянному току в индуктивных и безиндуктивных цепях.
Принцип действия микроомметров основан на измерении падения напряжения постоянного тока на объекте измерения, возникающего при пропускании через него постоянного тока неизменной силы от внутреннего источника тока и вычислении значения сопротивления по закону Ома. Входной аналоговый сигнал преобразуется с помощью АЦП, обрабатывается и результат измерений отображается на жидкокристаллическом дисплее. Результаты измерений могут быть сохранены во внутренней памяти прибора и переданы на компьютер. Управление процессом измерения осуществляется при помощи встроенного микропроцессора.
Измерения производятся по 4-проводной схеме (схеме Кельвина), исключающей влияние сопротивления соединительных проводников.
Основные узлы микроомметров: стабилизированный источник постоянного испытательного тока, устройство точного измерения напряжения постоянного тока, микропроцессор, ЖК-дисплей, органы управления (кнопки, выключатели), источник питания.
Микроомметры серии AUTO-OHM выпускаются в модификации AUTO-OHM 200 S3.
Микроомметры серии DMOM выпускаются в виде модификаций DMOM-200 S3 и DMOM-600.
Микроомметры серии LTCA выпускаются в виде модификаций LTCA-10 и LTCA-40.
Микроомметры серии TRM выпускаются в виде модификаций TRM-20, TRM-40, TRM-203, TRM-403.
Микроомметры серии WRM выпускаются в виде модификаций WRM-10^), WRM-40.
Микроомметры серий AUTO-OHM и DMOM предназначены для измерения сопротивления в безиндуктивных цепях (контакты выключателей, вводы, шины и т.д.).
Микроомметры серий LTCA, TRM и WRM предназначены для измерения сопротивления в индуктивных цепях (обмотки электродвигателей, трансформаторов и т.д.).
Модификации отличаются числом каналов измерения (от 1 до 4), значением выходного тока, метрологическими характеристиками и сервисными функциями (режимами).
Во всех модификациях, за исключением AUTO-OHM 200 S3 и WRM-10, имеется встроенный термопринтер.
Микроомметры серий LTCA, TRM и WRM могут работать в режиме температурной коррекции значений сопротивления.
В целях безопасности приборы оснащены индикацией присутствия напряжения в измеряемой цепи, системой автоматического разряда нагрузки, защитой от перегрева.
Для измерения сопротивления заземленных объектов приборы оснащены специальными токоизмерительными клещами.
Результаты измерений могут быть сохранены в памяти прибора, на внешнем USB Flash-накопителе, либо переданы на компьютер. В приборах имеются календарь и системные часы.
Для связи с внешним персональным компьютером в микроомметрах используются интерфейсы Я^-232С и USB.

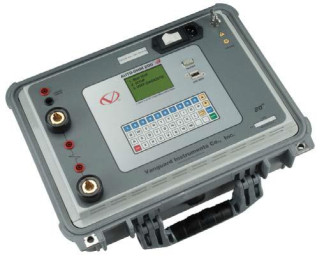

Конструктивно все микроомметры выполнены в пластиковых корпусах с откидной крышкой и ручкой для переноски, за исключением модификаций DMOM-600, WRM-10, WRM-10P, которые выполнены в корпусах из металла. Все разъемы, гнезда, клеммы, органы управления, индикации размещены на лицевых панелях.
Микроомметры имеют встроенное и внешнее программное обеспечение (ПО). Их характеристики приведены в таблице 1.
Встроенное ПО (микропрограмма) - внутренняя программа микропроцессора для обеспечения нормального функционирования прибора, управления интерфейсом. Оно реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и не доступна для пользователя.
Внешнее ПО применяется для связи с компьютером через интерфейсы RS-232С и USB. Оно представляет собой программу, позволяющую дистанционно управлять прибором, сохранять установки и параметры для различных измерений; проводить анализ результатов; распечатывать отчеты; сохранять результаты измерений на жестком диске компьютера. Внешнее ПО не является метрологически значимым.
| Тип прибора | Наиме нование ПО | Идентификационное наименование ПО | Номер версии (иденти-фикацион-ный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| AUTO-OHM 200 S3 | Встро енное | Микропрограмма | Не ниже 1.10 | - | - |
| Внешнее | VUS | 2.05 | - | - | |
| DMOM-200 S3 | Встро енное | Микропрограмма | Не ниже 1.10 | - | - |
| Внешнее | VUS | 2.05 | - | - | |
| DMOM-600 | Встро енное | Микропрограмма | Не ниже 1.05 | - | - |
| Внешнее | VUS | 2.05 | - | - | |
| LTCA-10 | Встро енное | Микропрограмма | Не ниже 1.40 | - | - |
| Внешнее | LTCA | 2.05 | - | - | |
| LTCA-40 | Встро енное | Микропрограмма | Не ниже 1.40 | - | - |
| Внешнее | LTCA | 2.05 | - | - | |
| TRM-20 | Встро енное | Микропрограмма | Не ниже 1.14 | - | - |
| Внешнее | LTCA | 2.05 | - | - | |
| TRM-40 | Встро енное | Микропрограмма | Не ниже 1.14 | - | - |
| Внешнее | LTCA | 2.05 | - | - | |
| TRM-203 | Встро енное | Микропрограмма | Не ниже 1.01 | - | - |
| Внешнее | LTCA | 2.05 | - | - | |
| TRM-403 | Встро енное | Микропрограмма | Не ниже 1.01 | - | - |
| Внешнее | LTCA | 2.05 | - | - | |
| WRM-10 | Встро енное | Микропрограмма | Не ниже 1.14 | - | - |
| Внешнее | - | - | - | - | |
| WRM-ЮР | Встро енное | Микропрограмма | Не ниже 1.35 | - | - |
| Внешнее | LTCA | 2.05 | - | - | |
| WRM-40 | Встро енное | Микропрограмма | Не ниже 1.35 | - | - |
| Внешнее | LTCA | 2.05 | - | - |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «А» в соответствии с МИ 3286-2010.
| Характеристика | Параметр | ||||
| AUTO-OHM 200 S3 | DMOM-200 S3 | DMOM-600 | LTCA-10 | LTCA-40 | |
| Диапазон измерений электрического сопротивления | От 10 мОм до 5 Ом* | От 10 мОм до 5 Ом* | От 1,5 до 450 мОм* | От 1 мкОм до 500 Ом | От 1 мкОм до 500 Ом |
| Пределы допускаемой абсолютной погрешности измерения электрического сопротивления | При токе от 1 до 4,99 А: ± (0,01 Хизм. + 10 мкОм) При токе от 5 до 9,99 А: ± (0,01 Хизм. + 2 мкОм) При токе от 10 до 200 А: ± (0,01 Хизм. + 1 мкОм) | При токе от 1 до 4,99 А: ± (0,01 Хизм. + 10 мкОм) При токе от 5 до 9,99 А: ± (0,01 Хизм. + 2 мкОм) При токе от 10 до 200 А: ± (0,01 Хизм. + 1 мкОм) | При токе от 10 до 49,9 А: ± (0,01 Хизм. + 2 мкОм) При токе от 50 до 600 А: ± (0,01 Хизм. + 1 мкОм) | В диапазоне от 1 до 19,999 мкОм: ± (0,005Хизм. + 1 е.м.р.) В диапазоне от 20 мкОм до 999 мОм: ± (0,01Хизм. + 1 е.м.р.) В диапазоне от 1 до 500 Ом: ± (0,015Хизм. + 1 е.м.р.) | В диапазоне от 1 до 19,999 мкОм: ± (0,005Хизм. + 1 е.м.р.) В диапазоне от 20 мкОм до 999 мОм: ± (0,01Хизм. + 1 е.м.р.) В диапазоне от 1 до 500 Ом: ± (0,015Хизм. + 1 е.м.р.) |
| Измерительный ток, А | От 1 до 200 | От 1 до 200 | От 10 до 600 | 1; 5; 10 | 1; 5; 10; 40 |
| Напряжение сети питания, В | 100 - 240 | 100 - 240 | 100 - 240 | 100 - 240 | 100 - 240 |
| Частота сети питания, Гц | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| Г абаритные размеры, мм, (длинахширинахвысота) | 432x330x178 | 457x381x178 | 427x305x320 | 530x430x240 | 635x500x216 |
| Масса, кг | 7,6 | 8,9 | 15 | 15,4 | 20 |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от - 10 до + 50 до 90 при температуре + 40 °С | от - 10 до + 50 до 90 при температуре + 40 °С | от - 10 до + 50 до 90 при температуре + 40 °С | от - 10 до + 50 до 90 при температуре + 40 °С | от - 10 до + 50 до 90 при температуре + 40 °С |
где - * - указан диапазон пределов измерений; Хизм. - измеренное значение величины. е.м.р. - единица младшего разряда.
| Характеристика | Параметр | |||
| TRM-20 | TRM-40 | TRM-203 | TRM-403 | |
| Диапазон измерений электрического сопротивления | От 1 мкОм до 2 кОм | От 1 мкОм до 500 Ом | От 1 мкОм до 2 кОм | От 1 мкОм до 500 Ом |
| Пределы допускаемой абсолютной погрешности измерения электрического сопротивления | В диапазоне от 1 до 19,999 мкОм: ± (0,005Хизм. + 1 е.м.р.) В диапазоне от 20 мкОм до 999 мОм: ± (0,01Хизм. + 1 е.м.р.) В диапазоне от 1 до 2000 Ом: ± (0,015Хизм. + 1 е.м.р.) | В диапазоне от 1 до 19,999 мкОм: ± (0,005Хизм. + 1 е.м.р.) В диапазоне от 20 мкОм до 999 мОм: ± (0,01Хизм. + 1 е.м.р.) В диапазоне от 1 до 500 Ом: ± (0,015Хизм. + 1 е.м.р.) | В диапазоне от 1 до 19,999 мкОм: ± (0,005Хизм. + 1 е.м.р.) В диапазоне от 20 мкОм до 999 мОм: ± (0,01Хизм. + 1 е.м.р.) В диапазоне от 1 до 2000 Ом: ± (0,015Хизм. + 1 е.м.р.) | В диапазоне от 1 до 19,999 мкОм: ± (0,005Хизм. + 1 е.м.р.) В диапазоне от 20 мкОм до 999 мОм: ± (0,01Хизм. + 1 е.м.р.) В диапазоне от 1 до 500 Ом: ± (0,015Хизм. + 1 е.м.р.) |
| Измерительный ток, А | От 1 до 20 | От 1 до 40 | От 1 до 20 | От 1 до 40 |
| Напряжение сети питания, В | 100 - 240 | 100 - 240 | 100 - 240 | 100 - 240 |
| Частота сети питания, Гц | 50/60 | 50/60 | 50/60 | 50/60 |
| Г абаритные размеры, мм, (длинахширинахвысота) | 530x430x240 | 530x430x240 | 530x430x240 | 530x430x240 |
| Масса, кг | 15,4 | 15,4 | 15,8 | 15,8 |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от - 10 до + 50 до 90 при температуре + 40 °С | от - 10 до + 50 до 90 при температуре + 40 °С | от - 10 до + 50 до 90 при температуре + 40 °С | от - 10 до + 50 до 90 при температуре + 40 °С |
где - Хизм. - измеренное значение величины.
е.м.р. - единица младшего разряда.
| Характеристика | Параметр | ||
| WRM-10 | WRM-10P | WRM-40 | |
| Диапазон измерений электрического сопротивления | От 1 мкОм до 2 кОм | От 1 мкОм до 2 кОм | От 1 мкОм до 500 Ом |
| Пределы допускаемой абсолютной погрешности измерения электрического сопротивления | В диапазоне от 1 до 19,999 мкОм: ± (0,005Хизм. + 1 е.м.р.) В диапазоне от 20 мкОм до 999 мОм: ± (0,01Хизм. + 1 е.м.р.) В диапазоне от 1 до 2000 Ом: ± (0,015Хизм. + 1 е.м.р.) | В диапазоне от 1 до 19,999 мкОм: ± (0,005Хизм. + 1 е.м.р.) В диапазоне от 20 мкОм до 999 мОм: ± (0,01Хизм. + 1 е.м.р.) В диапазоне от 1 до 2000 Ом: ± (0,015Хизм. + 1 е.м.р.) | В диапазоне от 1 до 19,999 мкОм: ± (0,005Хизм. + 1 е.м.р.) В диапазоне от 20 мкОм до 999 мОм: ± (0,01Хизм. + 1 е.м.р.) В диапазоне от 1 до 500 Ом: ± (0,015Хизм. + 1 е.м.р.) |
| Измерительный ток, А | От 1 до 10 | От 1 до 10 | От 1 до 40 |
| Напряжение сети питания, В | 200 - 240 | 200 - 240 | 200 - 240 |
| Частота сети питания, Гц | 50/60 | 50/60 | 50/60 |
| Г абаритные размеры, мм, (длинахширинахвысота) | 426x320x270 | 426x320x270 | 635x500x216 |
| Масса, кг | 12,2 | 12,2 | 20 |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от - 10 до + 50 до 90 при температуре + 40 °С | от - 10 до + 50 до 90 при температуре + 40 °С | от - 10 до + 50 до 90 при температуре + 40 °С |
где - Хизм. - измеренное значение величины. е.м.р. - единица младшего разряда.
Знак утверждения типа наносится методом трафаретной печати со слоем защитного покрытия на лицевую панель приборов и типографским способом на титульный лист руководства по эксплуатации.
Таблица 5 - Комплектность микроомметров AUTO-OHM 200 S3, DMOM-200 S3, DMOM-600
| Наименование | Количество | Примечание |
| Измерительный кабель длиной 9,1 м | 1 шт. | |
| Кабель питания | 1 шт. | |
| Кабель заземления | 1 шт. | |
| Транспортировочный кейс | 1 шт. | Опция |
| Измерительный кабель длиной 4,5 м | 1 шт. | Опция |
| Токоизмерительные клещи | 2 шт. | Опция |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки | 1 экз. |
Таблица 6 - Комплектность микроомметров LTCA-10, LTCA-40
| Наименование | Количество | Примечание |
| Измерительный кабель длиной 15 м | 4 шт. | |
| Кабель питания | 1 шт. | |
| Кабель заземления | 1 шт. | |
| Кабель для проверки РПН | 1 шт. | |
| Кабель интерфейса RS-232C | 1 шт. | |
| Кабель интерфейса USB | 1 шт. | |
| Сумка для кабелей | 1 шт. | |
| Транспортировочный кейс | 1 шт. | Опция |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки | 1 экз. |
Таблица 7 - Комплектность микроомметров TRM-20, TRM-40
| Наименование | Количество | Примечание |
| Измерительный кабель длиной 15 м | 3 шт. | |
| Кабель питания | 1 шт. | |
| Кабель заземления | 1 шт. | |
| Кабель для проверки РПН | 1 шт. | |
| Кабель интерфейса RS-232C | 1 шт. | |
| Кабель интерфейса USB | 1 шт. | |
| Транспортировочный кейс | 1 шт. | Опция |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки | 1 экз. |
Таблица 8 - Комплектность микроомметров WRM-10, WRM-ЮР, WRM-40
| Наименование | Количество | Примечание |
| Измерительный кабель длиной 15 м | 3 шт. | |
| Кабель питания | 1 шт. | |
| Кабель заземления | 1 шт. | |
| Транспортировочный кейс | 1 шт. | Опция |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки | 1 экз. |
осуществляется по документу МП 51289-12 «Микроомметры серий AUTO-OHM, DMOM, LTCA, TRM, WRM. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в сентябре 2012 г.
Средства поверки: катушки электрического сопротивления Р310 (кл. т. 0,01 - 0,02), Р321 (кл. т. 0,01).
Сведения о методиках (методах) измерений приведены в руководствах по эксплуатации.
Нормативные и технические документы, устанавливающие требования к микроомметрам серий AUTO-OHM, DMOM, LTCA, TRM, WRM
1. ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний».
2. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
3. ГОСТ 8.028-86 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления.
4. Техническая документация фирмы «Vanguard Instruments Company, Inc.», США.
- «выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».
| Зарегистрировано поверок | 78 |
| Поверителей | 16 |
| Актуальность данных | 17.09.2024 |
