Хроматографы газовые промышленные GC8000, 51293-12

Назначение

Хроматографы газовые промышленные GC8000 (в дальнейшем - хроматографы) предназначены для анализа сложных смесей в нефтеперерабатывающей, нефтехимической, химической, фармацевтической, пищевой и других отраслях промышленности.

Описание

Принцип действия хроматографов заключается в разделении анализируемой пробы на хроматографической колонке и последующем детектировании индивидуальных компонентов детекторами: по теплопроводности, ионизации в пламени, пламенно-фотометрическим.

Конструктивно хроматографы представляют из себя единый корпус, внутри которого смонтированы различные блоки: пробоотбора, термостата колонок, электронный блок и система защиты от внутреннего давления.

Пробы (в газовой или жидкой фазе) можно отбирать из 30 точек (технологических потоков). Предусмотрена также подача образцов для градуировки прибора. В случае анализа жидких проб, имеющих высокие температуры кипения используют специальный кран-испаритель, где проба переводится в газообразное состояние и затем поступает непосредственно в хроматографическую колонку.

В термостате расположены колонки (насадочные, капиллярные), краны переключения колонок, дозаторы, детекторы. Одновременно может работать до 6 детекторов, из которых пламенно-фотометрических не более трех.

На внешней панели электронного блока расположена сенсорная панель 30,7 см для управления работой прибора; в том числе, для задания режимных параметров работы хроматографа, диагностики состояния прибора, градуировки, обработки результатов анализа.

Диагностика состояния прибора включает контроль старения колонок (по времени удерживания компонентов), контроль уровня нулевого сигнала, давления газа-носителя, температуры термостата и ряда других характеристик.

Приборы используют протокол передачи информации MODBAS и снабжен интерфейсом RS422, наличие интерфейса RS232C возможно при дополнительном заказе.

Приборы изготавливаются в трех исполнениях, которые отличаются друг от друга количеством и типом термостатов. Для всех исполнений возможен, как настенный монтаж, так и монтаж прибора в отдельно стоящем корпусе.

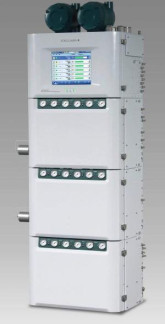

Фотография хроматографа газового промышленного GC8000 Программное обеспечение

Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню "А" по МИ 3286-2010 - не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.

Влияние программного обеспечения учтено при нормировании метрологических характеристик.

Технические характеристики

Условия эксплуатации:

-    температура окружающей среды, оС    от минус 10 до 50

-    относительная влажность, %    от 0 до 95 (без конденсации)

Знак утверждения типа

Знак утверждения типа наносится на хроматографы способом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

В комплект поставки хроматографа входят:

Хроматограф газовый промышленный GC8000.

Детекторы ДТП, ПИД и/или ПФД.

Система пробоподготовки (по заказу).

Колонки (по заказу).

Уплотнители (по заказу).

Предохранители (по заказу).

Шкаф монтажный (по заказу).

Набор дополнительных принадлежностей.

Комплект ЗИП.

Руководство по эксплуатации.

Методика поверки.

Поверка

осуществляется по документу МП 51293-12 «Инструкция. Хроматографы газовые промышленные GC8000. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМС» 18 июня 2012 г и входящему в комплект поверки.

При поверке используют ГСО-ПГС № 3976-87 (С3Н8, объемная доля 2,5 %); ГСО-ПГС № 9778-2011 или № 7073-93 (С3Н8, объемная доля 0,2 %); ГСО-ПГС № 8974-2008 или 92222008 (C2H6, объемная доля 0,5 %); ГСО-ПГС № 8978-2008 (n-C4H10, объемная доля 0,5 %); ГСО-ПГС № 8979-2008 (ьС4Н10, объемная доля 0,50 %); ГСО-ПГС № 4281-88 (H2S, объемная доля 0,05 %); ГСО № 7888-2001 (метафос), ГСО № 7309-96 (малатион).

Сведения о методах измерений

Руководство по эксплуатации на хроматографы газовые промышленные GC8000.

Нормативные и технические документы, устанавливающие требования к хроматографам

1.    ГОСТ 26703-93 «Хроматографы аналитические газовые. Общие технические требования и методы испытаний».

2.    ГОСТ 8.578-2008 «Государственная поверочная схема для средств измерений содержания компонентов в газовых средах».

3.    Техническая документация фирмы-изготовителя.

Рекомендации к применению

-    осуществление деятельности в области охраны окружающей среды;

-    осуществлении деятельности по обеспечению безопасности при чрезвычайных ситуациях;

-    осуществление производственного контроля соблюдения установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
