| Номер в госреестре | 51294-12 |
| Наименование СИ | Весы неавтоматического действия |
| Обозначение типа СИ | BM-20, BM-22, BM-252, BM-200, BM-300, BM-500 |
| Изготовитель | "A&D Company Ltd.", Япония |
| Год регистрации | 2012 |
| Срок свидетельства | 21.09.2017 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Весы неавтоматического действия BM-20, BM-22, BM-252, BM-200, BM-300, BM-500 (далее весы) предназначены для статического определения массы веществ и материалов.
Конструктивно весы выполнены в едином корпусе и включают в себя следующие части: грузоприемное устройство, грузопередающее устройство, весоизмерительное устройство с показывающим устройством (здесь и далее терминология приведена в соответствии с ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»). Весы оснащаются ветрозащитной витриной.

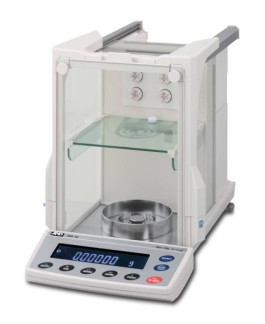

Общий вид весов представлен на рисунке 1.
Рисунок 1 - Общий вид весов Принцип действия весов основан на компенсации массы взвешиваемого груза электромагнитной силой, создаваемой системой автоматического уравновешивания. Затем этот сигнал преобразуется в цифровой код. Результаты взвешивания выводятся на дисплей.
Питание весов осуществляется через адаптер сетевого питания. Весы оснащены последовательным интерфейсом передачи данных RS232C.
В зависимости от модификации весы снабжены следующими устройствами:
- полуавтоматическое устройство установки нуля;
- устройство первоначальной установки нуля;
- устройство слежения за нулем;
- устройство индикации отклонения от нуля;
- устройство установки нуля и уравновешивания тары;
- устройство выборки массы тары;
- полуавтоматическое устройство юстировки чувствительности встроенным грузом. Весы имеют следующие режимы работы:
- счетный режим;
- суммирование;
- вычисление процентных соотношений.
Программное обеспечение (далее - ПО) весов является встроенным и полностью метрологически значимым.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее весов при их включении.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой, которая находится на задней поверхности корпуса весов. Защитная пломба ограничивает доступ к переключателю юстировки, при этом ПО также не может быть модифицировано без нарушения защитной пломбы. Кроме того, изменение ПО невозможно без применения специализированного оборудования производителя.
Уровень защиты ПО от непреднамеренных и преднамеренных воздействии в соответст
вии с МИ 3286-2010 - «А». Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Весы BM | -* | P-1.31; P-1.32, P-1.40. | -* | -* |
* Примечание - Идентификационное наименование программного обеспечения, цифровой идентификатор ПО (контрольная сумма исполняемого кода) и алгоритм вычисления цифрового идентификатора ПО не используется на устройствах при работе со встроенным ПО.
| Наименование характеристик | BM-20 | BM-22 | BM-252 | BM-200 | BM-300 | BM-500 |
| Максимальная нагрузка, г | 22 | 5,1/22 | 250 | 220 | 320 | 520 |
| Минимальная нагрузка, мг | 0,1 | 0,1 | 1,0 | 10 | 10 | 10 |
| Дискретность, d, мг | 0,001 | до 5,1 г -0,001 св. 5,1 г -0,01 | 0,01 | 0,1 | 0,1 | 0,1 |
| Среднеквадратическое отклонение (СКО), мг | 0,0025 | до 5,1 г -0,01 св. 5,1 г -0,004 | 0,03 | 0,1 | 0,2 | 0,2 |
| Погрешность от нелинейности, мг | ±0,010 | до 5,1 г -±0,02 св. 5,1 г -±0,010 | ±0,10 | ±0,2 | ±0,3 | ±0,5 |
| Диапазон температур, °С | от +10 до +30 | |||||
| Параметры адаптера сетевого питания: - напряжение на входе, В - частота, Гц | от 187 до 242 от 49 до 51 | |||||
| Масса, кг | 10 | |||||
| Г абаритные размеры, мм | 259x466x326 | |||||
Знак утверждения типа наносится на маркировочную табличку, расположенную на корпусе весов и типографским способом на титульный лист руководства по эксплуатации.
1. Весы................................................................................................................................1 шт.
2. Ветрозащитная витрина................................................................................................1 шт.
3. Адаптер сетевого питания............................................................................................1 шт.
4. Руководство по эксплуатации.....................................................................................1 экз.
5. Методика поверки...............................................................................1 экз.
осуществляется по документу МП 51294-12 «Весы неавтоматического действия BM-20, BM-22, BM-252, BM-200, BM-300, BM-500. Методика поверки», утвержденному ФГУП «ВНИИМС».
Идентификационные данные, а так же процедура идентификации программного обеспечения приведены в разделе 17 руководства по эксплуатации на весы.
Основные средства поверки: гири, соответствующие классу точности Е2 по ГОСТ 73282001.
«Весы неавтоматического действия BM-20, BM-22, BM-252, BM-200, BM-300, BM-500. Руководство по эксплуатации», раздел 6 «Взвешивание».
Нормативные и технические документы, устанавливающие требования к весам неавтоматического действия BM-20, BM-22, BM-252, BM-200, BM-300, BM-500
1. ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений массы»
2. Техническая документация фирмы-изготовителя
Осуществление торговли и товарообменных операций, выполнении работ по расфасовке товаров.
