| Номер в госреестре | 51298-12 |
| Наименование СИ | Анализаторы статической прочности гранул |
| Обозначение типа СИ | ACAR |
| Изготовитель | "AMT-Systems Oy", Финляндия |
| Год регистрации | 2012 |
| Срок свидетельства | 05.07.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы статической прочности гранул ACAR (далее - анализаторы) предназначены для измерения линейных размеров и статической прочности гранул гранулированных материалов.
Принцип действия анализатора основан на измерении значения минимальной силы, под воздействием которой происходит разрушение гранулы при ее сжатии (статической прочности гранулы). Для измерения статической прочности гранулы анализатор измеряет силу разрушения гранулы, постепенно увеличивая приложенную к ней силу. Для этого подъемный цилиндр захватывает гранулу из кюветы. Когда гранула соприкасается с датчиком напряжения (тензорезистором), поток воздуха сдувает лишние гранулы. В это же время анализатор производит измерение линейных размеров гранулы. После этого давление внутри разрушающего цилиндра начинает постепенно увеличиваться и программа запускает функцию непрерывного считывания силы. Как только гранула разрушена, значение силы начинает быстро снижаться. Программа фиксирует силу разрушения гранулы - значение силы, приложенное к грануле в момент разрушения. Результаты измерений отображаются на мониторе и могут быть сохранены в памяти персонального компьютера или распечатаны на принтере.
Анализатор конструктивно состоит из подъемного цилиндра, разрушающего цилиндра, цилиндра для щетки, потенциометра, набора для крепления, загрузочного элемента, кюветы, подставки для кюветы, емкости для отходов, подставки емкости для отходов, адаптера снижения, адаптера повышения, щетки, кристалла, корпуса, манометра, электрической платы, клеммного блока, плавкого предохранителя, USB-платы, трансформатора, компрессора.
Пломбирование осуществляется на задней панели анализатора в правом нижнем
углу.

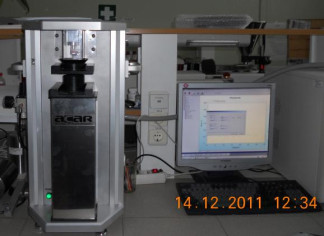

Фото общего вида анализатора представлено на рисунке 1. Фото анализатора с наименованием производителя представлено на рисунке 2.
| Наименование программного обеспечения | Идентифи кационное наименование программного обеспечения | Номер версии (идентификацион ный номер) программного обеспечения | Цифровой идентификатор программного обеспечения | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| ACAR | acoctlr | 1.5.1 | 3484A5FF6C64 3E7FE5442CF7 A69099A4 | MD5Hasher |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений: «А» по МИ 3286-2010.
Влияние программного обеспечения учтено изготовителем при нормировании метрологических характеристик.
| Наименование характеристики | Значение характеристики |
| Диапазон измерений линейных размеров гранул, мм | От 2,50 до 5,00 включ. |
| Диапазон показаний линейных размеров гранул, мм | От 0,50 до 8,00 включ. |
| Диапазон измерений статической прочности гранул, Н | От 90,000 до 200,000 включ. |
| Диапазон показаний статической прочности гранул, Н | От 1,000 до 300,000 включ. |
| Пределы допускаемой абсолютной погрешности измерений линейных размеров гранул, мм | ± 0,05 |
| Пределы допускаемой относительной погрешности измерений статической прочности гранул, % | ± 0,5 |
| Г абаритные размеры анализатора, мм, не более | 290х390х610 |
| Масса анализатора, кг, не более | 40 |
| Питание - напряжение, В - частота, Гц | от 207 до 253 от 49 до 51 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | От 17 до 25 95 |
наносится на титульный лист «Руководства по эксплуатации» печатным способом и на этикетку, которую крепят на лицевой панели анализатора методом наклейки.
| № | Наименование изделия и его | Номер (шифр) | Кол-во | Приме |
| обозначение | документа | чание | ||
| 1 | Анализатор статической прочности гранул ACAR | 1 шт. | - | |
| 2 | Персональный компьютер Pentium PC с клавиатурой и мышью | 1 шт. | ||
| 3 | Гиря | - | 2 шт. | - |
| 4 | Шарики стальные | - | 2 шт. | - |
| 5 | Кювета | - | 1 шт. | - |
| 6 | Емкость для отходов | - | 1 шт. | - |
| 7 | Компрессор | - | 1 шт. | - |
| 8 | Соединительные кабели | - | 2 шт. | - |
| 9 | Руководство по эксплуатации | - | 1 экз. | - |
| 10 | Методика поверки | МП 35-223-2012 | 1 экз. | - |
осуществляется по документу МП 35-223-2012 «ГСИ. Анализаторы статической прочности гранул ACAR. Методика поверки», утвержденному ФГУП «УНИИМ» в мае 2012 г.
Перечень эталонов, применяемых при поверке:
Весы электронные платформенные EB150FEG-I «SARTORIUS», III (средний) класс точности, наименьший предел взвешивания 0,1 кг, наибольший предел взвешивания 150 кг; микрометр МК Ц 25 по ГОСТ 6507-90 (диапазон измерений от 0 до 25 мм, предел
допускаемой погрешности 0,004 мм; секундомер СОСпр-2б-2-000 2 класса точности по ТУ 25-1894.003-90.
"ГСИ. Калий хлористый гранулированный. Методика выполнения измерений статической прочности гранул на приборе ACAR", свидетельство об аттестации № 241.233/2008, действительное до 12.05.2013 г.
Нормативные и технические документы, устанавливающие требования к анализаторам статической прочности гранул ACAR
Техническая документация изготовителя AMT-Systems Oy, Финляндия
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 29 |
| Поверителей | 2 |
| Актуальность данных | 24.11.2024 |
