| Номер в госреестре | 51299-12 |
| Наименование СИ | Нутромеры индикаторные |
| Обозначение типа СИ | Diapazon |
| Изготовитель | "Diapazon JSC", КНР |
| Год регистрации | 2012 |
| Срок свидетельства | 06.07.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Нутромеры индикаторные Diapazon (далее по тексту - нутромеры) предназначены для измерений внутренних диаметров отверстий от 6,0 до 450 мм относительным методом в условиях цехов и лабораторий машиностроительного комплекса.
Нутромеры выпускаются под торговой маркой Diapazon.
- Товарный знак Diapazon наносится на паспорт нутромеров типографским методом и на циферблат измерительной головки нутромера краской или методом лазерной маркировки.
Измерение нутромером происходит двухточечным контактом с измеряемой поверхностью относительным методом. Отсчетное устройство - измерительная головка с ценой деления 0,01 мм. Для совмещения линии измерения с осевой плоскостью измеряемого отверстия нутромеры снабжены центрирующим мостиком. Измерение требуемого размера обеспечивается с помощью одного из входящих в комплект сменных стержней. Настройка производится по аттестованным установочным кольцам или блокам концевых мер длины с боковиками.
| Диапазон измерений, мм | Цена деления от-счетного устройства, мм | Предел допускаемой абсолютной погрешности, мм | Наибольшая глубина измерений, мм | Измерительное усилие, Н | ||
| на любом участке диапазона измерений, мм | в пределах всего перемещения измерительного стержня | |||||
| 0,1 | 1 | |||||
| от 6 до 10 вкл. | 0,01 | 0,08 | - | 0,012 | 60,100 | от 2,5 до 4,5 вкл. |
| св. 10 до 18 вкл. | 0,01 | 0,08 | - | 0,012 | 130 | от 2,5 до 4,5 вкл. |
| св. 18 до 50 вкл. | 0,01 | 0,08 | 0,012 | 0,015 | 150 | от 2,5 до 4,5 вкл. |
| св. 50 до 100 вкл. | 0,01 | - | 0,012 | 0,018 | 200 | от 4,0 до 7,0 вкл. |
| св. 100 до 160 вкл. | 0,01 | - | 0,012 | 0,018 | 300 | от 5,0 до 9,0 вкл. |
| св. 160 до 250 вкл. | 0,01 | - | 0,012 | 0,018 | 400 | от 5,0 до 9,0 вкл. |
| св. 250 до 450 вкл. | 0,01 | - | 0,014 | 0,022 | 500 | от 5,0 до 9,0 вкл. |
Допускаемое значение погрешности нутромера, вносимой неточным расположением центрирующего мостика 3 мкм.
Диапазон рабочих температур от +5 до +40 °С.
Относительная влажность воздуха не более 80 % при температуре +25 °С.
Знак утверждения типа наносится на наружную поверхность футляра нутромера методом наклейки и в правом верхнем углу паспорта типографским способом.

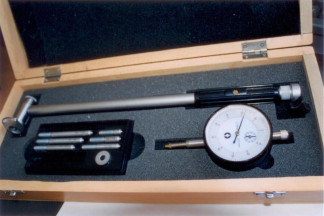

| Наименование | Количество |
| Нутромер индикаторный Diapazon | 1 шт. |
| головка измерительная часового типа | 1 шт. |
| сменные измерительные стержни | 1 набор |
| установочное кольцо или установочная мера | 1 шт. |
| футляр | 1 шт. |
| паспорт | 1 экз. |
| методика поверки | 1 экз. |
осуществляется в соответствии с документом по поверке МП 51299-12 «Нутромеры индикаторные Diapazon. Методика поверки», разработанным и утвержденным ГЦИ СИ ФГУП «ВНИИМС» в июле 2011 г. и включенным в комплект поставки нутромеров.
Основные средства поверки:
- образцы шероховатости поверхности по ГОСТ 9378-93;
- меры длины концевые плоскопараллельные 2 класса точности по ГОСТ 9038-90;
- принадлежности к мерам длины концевым плоскопараллельным с боковиками по ГОСТ 4119-76;
- кольца измерительные четвертого разряда в соответствии с ТУ 2.034.45 - 87 (Госреестр № 31496-06).
Метод измерений изложен в разделах «Подготовка нутромера к работе» и «Порядок работы и обслуживание» Паспорта нутромеров индикаторных Diapazon.
Нормативная и техническая документация, устанавливающая требования к нутромерам индикаторным Diapazon
МИ 2060-90 «ГСИ. Г осударственная поверочная схема для средств измерений длины в диапазоне 110-6 .50 м и длин волн в диапазоне 0,2 ... 50 мкм».
Техническая документация фирмы-изготовителя.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 3107 |
| Поверителей | 89 |
| Актуальность данных | 06.12.2024 |
