Преобразователь измерительный электрической проводимости воздуха Электропроводность-2, 51302-12

Преобразователь измерительный электрической проводимости воздуха ┌Электропроводность-2√ (далее ╞ ИП) предназначен для преобразования полярной (раздельно положительной и отрицательной) удельной электрической проводимости воздуха в напряжение постоянного тока и в комплекте с показывающими или регистрирующими приборами для измерений проводимости воздуха.
Документы
Карточка СИ
Номер в госреестре 51302-12
Наименование СИ Преобразователь измерительный электрической проводимости воздуха
Обозначение типа СИ Электропроводность-2
Изготовитель ФГБУ "Главная геофизическая обсерватория им.А.И.Воейкова" (ГГО), г.С.-Петербург
Год регистрации 2012
МПИ (интервал между поверками) 2 года
Описание типа скачать

Назначение

Преобразователь измерительный электрической проводимости воздуха «Электропроводность-2» (далее - ИП) предназначен для преобразования полярной (раздельно положительной и отрицательной) удельной электрической проводимости воздуха в напряжение постоянного тока и в комплекте с показывающими или регистрирующими приборами для измерений проводимости воздуха.

Описание

Принцип действия ИП основан на создании тока через измерительный электрод под действием приложенного напряжения на другой электрод аспирационного измерительного конденсатора (АИК) при продувании исследуемого воздуха через блок АИК (БАИК), работающего в режиме проводимости, преобразовании этого тока в выходное напряжение с его последующим измерением. Значение выходного напряжения ИП пропорционально измеряемой удельной электрической проводимости соответствующей полярности.

Конструктивно ИП выполнен в виде выносного (первичный преобразователь -БАИК) и центрального (вторичный преобразователь - ЦБ) блоков, соединенных между собой кабелями длиной до 20 м. В состав ЦБ ИП входит контрольное устройство, предназначенное для проведения внутренней калибровки вторичного преобразователя. БАИК состоит из двух цилиндрических аспирационных конденсаторов (АИК+ для измерения проводимости воздуха положительной полярности и АИК- для измерения проводимости воздуха отрицательной полярности) и вентилятора для отбора исследуемого воздуха. Управление режимом работы ИП осуществляется вручную, снятия показаний -визуальные.

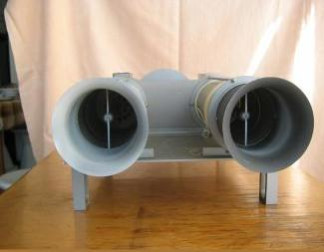

Фотография общего вида ИП и схема размещения наклеек для предотвращения несанкционированного доступа приведены на рисунке 1.

Наименование характеристики

Значения характеристики

Диапазон преобразования полярной (раздельно положительной и отрицательной) удельной электрической проводимости воздуха, фСмм-1

от 3 до 25

Коэффициент преобразования статической характеристики, ВфСм-1м

(4 ± 0,4)10-2

Пределы допускаемой основной приведенной погрешности преобразования удельной электрической проводимости воздуха каждой полярности в диапазоне от 3 до 25 фСмм- 1, %

±15

Диапазон изменений выходного напряжения при изменении электрической проводимости воздуха от 0 до 25 фСмм-1, В

-    на канале преобразования положительной проводимости воздуха (АИК+)

-    на канале преобразования отрицательной проводимости воздуха (АИК-)

от 0 до минус 1 от 0 до 1

Время установления показаний, с, не более

100

Амплитуда шумов, мВ, не более

15

Потребляемая мощность от сети, В • А, не более

100

Пределы допускаемой дополнительной погрешности преобразования, вызванной изменением температуры окружающей среды в рабочем интервале температур на каждые 10°С, %

± 15

Линейная скорость потока воздуха, м/с, не менее

1,8

Период контроля, с

206 ± 10

Калибровочное напряжение, В

29 ± 1,5

Рабочее напряжение на отталкивающей обкладке аспирационного измерительного конденсатора (АИК), В, на АИК+ на АИК-

89 ± 2 минус (89 ± 2)

Габаритные размеры (длина х ширина х высота), мм, не более

Блок АИК (БАИК)

Центральный блок (ЦБ)

390 х 470 х 240 320 х 350 х 160

Масса, кг, не более БАИК ЦБ

10

6

Наработка на отказ, ч, не менее

10000

Рабочие условия применения ИП:

БАИК:

температура окружающего воздуха, °С относительная влажность воздуха, % атмосферное давление, кПа (мм рт. ст.) ЦБ:

температура окружающего воздуха, °С относительная влажность воздуха, % атмосферное давление, кПа (мм рт. ст.)

от минус 50 до 50 до 100

от 86 до 106 (от 650 до 800)

от 10 до 40 до 80

от 86 до 106 (от 650 до 800)

Наименование характеристики

Значения характеристики

Напряжение питания от сети переменного тока частотой (50±0,5) Гц, В

от 187 до 242

Нормальные условия применения ИП: температура окружающего воздуха, °С относительная влажность воздуха, % атмосферное давление, кПа (мм рт. ст.) напряжение питания от сети переменного тока частотой (50±0,5) Гц, В

от 15 до 25 от 30 до 80 от 96 до 104 (от 735 до 795)

от 198 до 242

Знак утверждения типа

Знак утверждения типа наносится на боковую стенку ЦБ ИП в виде наклейки и на титульный лист руководства по эксплуатации и паспорта ИП типографским способом.

Комплектность

Комплект поставки ИП приведен в таблице 2. Таблица 2

Наименование

Обозначение

Кол.

Примечание

Блок аспирационных измерительных конденсаторов

БАИК

1

Центральный блок

ЦБ

1

Кабель питания ИП

КП

1

Наименование

Обозначение

Кол.

Примечание

Кабель питания БАИК

КБ

1

Кабель соединительный

КС

1

Кабель выходной

КВ

2

Кабель контрольный

КК

1

Руководство по эксплуатации

РЭ

1

Паспорт

Пс

1

Поверка

осуществляется в соответствии с МП 51302-12 - Приложением №1 «Методика поверки» к документу «Преобразователь измерительный электрической проводимости воздуха «Электропроводность-2». Руководство по эксплуатации», согласованным руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» в январе 2012 года.

Основные средства поверки: Государственный первичный эталон единиц объемной плотности электрического заряда ионизированного воздуха и счетной концентрации аэроионов ГЭТ 177-2010 (диапазон измерений полярной удельной электрической проводимости воздуха от 2,5 до 1000 фСмм-1 при показателе полярности от -0,1 до 0,1, погрешность не более 10 %).

Сведения о методах измерений

Методы измерений изложены в документе «Преобразователь измерительный электрической проводимости воздуха «Электропроводность-2». Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к преобразователю измерительному электрической проводимости воздуха «Электропроводность-2»

ГОСТ Р 8.646-2008 «ГСИ. Государственная поверочная схема для средств измерений объемной плотности электрического заряда ионизированного воздуха и счетной концентрации аэроионов».

Рекомендации к применению

Вне сферы государственного регулирования обеспечения единства измерений.
