| Номер в госреестре | 51303-12 |
| Наименование СИ | Машины координатные измерительные |
| Обозначение типа СИ | КИМ 500, КИМ 750, КИМ 1000, КИМ 1200, КИМ 1400 |
| Изготовитель | ООО "Лапик", г.Саратов |
| Год регистрации | 2012 |
| Срок свидетельства | 21.09.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Машины координатные измерительные КИМ 500, КИМ 750, КИМ 1000, КИМ 1200, КИМ 1400 (далее - КИМ) предназначены для измерений размеров и взаимного расположения поверхностей прецизионных деталей, точной технологической оснастки, калибров в авиационной, автомобильной промышленности, приборостроении.

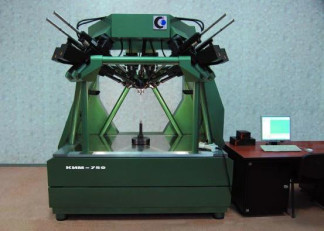

Конструктивно КИМ состоит из силовой рамы, стоящей на четырех опорах. На измерительной раме со стойками установлены шесть линейных измерителей - лазерных интерферометров, подвешенных на измерительной раме посредством шарниров. Оптическая схема излучателя когерентного света обеспечивает деление светового потока от лазера ЛГН-303 на 6 равнозначных каналов; световой поток передается от излучателя к интерферометрам по 6 оптоволоконным линиям. Шесть лазерных интерферометров напрямую связаны с подвижной кареткой, на которой располагается измерительная головка со щупом.
На силовой раме с помощью шарниров закреплены шесть приводов, которые обеспечивают поступательное движение тяг, перемещающих рабочий орган, включающий в себя каретку с закрепленным на ней щуповым датчиком.
Принцип действия КИМ основан на измерении координат перемещения элементов машины с помощью лазерных интерферометров при использовании контактных щупов.
Система управления КИМ размещена в столе.
Программное обеспечение Samiso позволяет измерять размеры и взаимное расположение поверхностей. Измерения производятся в ручном и автоматическом режимах. В режиме ручного управления обеспечивается последовательное перемещение измерительного щупа, режим автоматического управления обеспечивает движение измерительного щупа по заданной траектории.
КИМ выпускаются пяти типоразмеров, различающихся диапазоном измерений по осям и
соответственно допускаемой абсолютной
КИМ оснащены программным обеспечением Samiso версии V 7.0х.
Вычислительный алгоритм Samiso расположен в заранее скомпилированных бинарных файлах и не может быть модифицирован. Samiso блокирует редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать отчеты. Идентификационные данные программного обеспечения приведены в таблице.
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обес-печения(контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Samiso | Samiso | V7.0K | E8DC98C0 | CRC32 |
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Главной защитой ПО является USB-ключ-заглушка. HASP (программа, направленная на борьбу с нарушением авторских прав на компьютерное пиратство) использует 128-битное шифрование по алгоритму AES (симметричный алгоритм блочного шифрования информации), что позволяет предотвратить неавторизованное использование ПО.
Защита программного обеспечения КИМ соответствует уровню «С» по МИ 32862010.
| Модель машины | КИМ-500 | КИМ-750 | КИМ-1000 | КИМ-1200 | КИМ-1400 |
| Диапазон измерений по осям, мм X Y Z | Св. 0 до 400 вкл. Св. 0 до 350 вкл. Св. 0 до 300 вкл. | Св. 0 до 600 вкл. Св. 0 до 500 вкл. Св. 0 до 400 вкл. | Св. 0 до 800 вкл. Св. 0 до 700 вкл. Св. 0 до 500 вкл. | Св. 0 до 1000 вкл. Св. 0 до 900 вкл. Св. 0 до 600 вкл. | Св. 0 до 1200 вкл. Св. 0 до 1100 вкл. Св. 0 до 700 вкл. |
| Максимальное перемещение по осям, мм X Y Z | Св. 0 до 500 вкл. Св. 0 до 450 вкл. Св. 0 до 350 вкл. | Св. 0 до 750 вкл. Св. 0 до 650 вкл. Св. 0 до 450 вкл. | Св. 0 до 1000 вкл. Св. 0 до 850 вкл. Св. 0 до 700 вкл. | Св. 0 до 1200 вкл. Св. 0 до 1050 вкл. Св. 0 до 750 вкл. | Св. 0 до 1400 вкл. Св. 0 до 1250 вкл. Св. 0 до 800 вкл. |
| Пределы допускаемой абсолютной погрешности объемных измерений (L - номинальная длина измеряемого отрезка в мм), мкм | ±(1,5+L/300) | ±(1,8+L/300) | ±(2,0+L/300) | ±(2,5+L/300) | ±(3,0+L/300) |
| Модель машины | КИМ-500 | КИМ-750 | КИМ-1000 | КИМ-1200 | КИМ-1400 |
| Предел допускаемой абсолютной погрешности измерительной головки, мкм | 1,5 | 1,8 | 2,0 | 2,5 | 3,0 |
| Габаритные размеры КИМ без вычислительного управляющего комплекса (ВУК), мм -длина -ширина -высота | 1850 1680 2575 | 2440 2190 3195 | 3030 2940 3660 | 3400 3240 4360 | 3600 3390 4550 |
| Масса КИМ без ВУК, не более, кг | 3300 | 4000 | 5000 | 5500 | 6200 |
| Диапазон рабочих температур, °С | От 12 до 32 вкл. | ||||
| Относительная влажность воздуха, % | От 20 до 80 вкл. без конденсата | ||||
| Питание | 3-х фазная сеть переменного тока 380/220 В ±5 % частотой 50 ± 1 Гц, | ||||
| Потребляемая мощность не более, кВт | 1,5 | ||||
| Лазер ЛГН-303 | |||||
| Длина волны лазерного излучения, нм; | 660 | ||||
| Степень опасности генерируемого излучения; | 2 класс по ГОСТ Р 50723-94 | ||||
| Мощность излучения в любой точке измерений, мВт, не более | 1,0 | ||||
Знак утверждения типа наносится на титульный лист руководства по эксплуатации КИМ типографским способом, а также на нижнюю переднюю часть станины методом наклейки.
| Наименование | Кол-во | Примечание |
| Машина координатно-измерительная заданной модификации ТТМ-Б2-ТМ с комплектующими: -стойка для крепления вставки со сферой, ТТМ-1-17-02; -вставка со сферой, ТТМ-1-17-01; - приспособление для крепления концевых мер, TTM-1-17-03; - устройство для калибровки КИМ, ТТМ-1-17-05; - датчик щуповой фирмы “Лапик”, ТТМ-1-11Н; - набор измерительных щупов, ТТМ-75-51 | 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. | |
| В ычислительно-управляющий комплекс | 1 шт | |
| Руководство по эксплуатации | 1 экз. |
| Наименование | Кол-во | Примечание |
| Руководство оператора | 1 экз. | |
| Руководство программиста | 1 экз. | |
| Комплект документации на систему управления | 1 экз. | |
| Инсталляционный пакет | 1 экз. | |
| Методика поверки | 1 экз. |
осуществляется в соответствии с документом по поверке МП 51303-12 «Машины координатные измерительные КИМ 500, КИМ 750, КИМ 1000, КИМ 1200, КИМ 1400. Методика поверки», разработанным ООО «Лапик» и утвержденным ГЦИ СИ ФГУП «ВНИИМС» в феврале 2012 г. и включенным в комплект поставки прибора.
Основные средства поверки:
- концевые меры длины 3-го разряда по МИ 1604-87.
Метод измерений изложен в документе «Машины координатные измерительные КИМ 500, КИМ 750, КИМ 1000, КИМ 1200, КИМ 1400. Руководство по эксплуатации»
Нормативные и технические документы, устанавливающие требования к машинам координатным измерительным КИМ 500, КИМ 750, КИМ 1000, КИМ 1200, КИМ 1400
МИ 2060-90 «ГСИ. Г осударственная поверочная схема для средств измерений длины в диапазоне 110-6 .50 м и длин волн в диапазоне 0,2 ... 50 мкм».
Технические условия « Машины координатные измерительные КИМ 500, КИМ 750, КИМ 1000, КИМ 1200, КИМ 1400» ТУ 3949-001-36867268-01.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 195 |
| Поверителей | 14 |
| Актуальность данных | 22.11.2024 |
