| Номер в госреестре | 51304-12 |
| Наименование СИ | Дозаторы весовые дискретного действия |
| Обозначение типа СИ | Электрон |
| Изготовитель | ООО "Южно-Уральский Весовой Завод" (ЮУВЗ), г.Уфа |
| Год регистрации | 2012 |
| Срок свидетельства | 21.09.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Дозаторы весовые дискретного действия «Электрон» (далее-дозаторы) предназначены для дозирования сыпучих и жидких материалов.
Конструктивно дозаторы состоят из грузоприемного устройства (далее - ГУ), системы управления, включающей многофункциональные шкафы автоматики МША и пневматики МШП для дозаторов с пневмозаслонками, и весового устройства.
ГУ представляет собой весовой бункер или платформу, установленные или подвешенные к опорной раме. Весовое устройство состоит из одного или нескольких тензорезисторных весоизмерительных датчиков (далее - датчики), установленных между ГУ и силовым каркасом дозатора, а так же весоизмерительного прибора. В дозаторах применяются датчики серий Н или Т, производства ЗАО «Весоизмерительная компания «ТЕНЗО-М», типа HLC, фирмы "Hottinger Baldwin Messtechnik GmbH", Германия, типа BS, BSA фирмы «С AS», Корея, типа SBA фирмы «^AS», Корея, типа QS, PST или NB, BHS, фирмы "Keli Electric Manufacturing (Ningbo) Co., Ltd." Китай.
В качестве весоизмерительного прибора применяются контроллеры весовые КВД 004, производства ООО «Южно-Уральский Весовой Завод» или преобразователи весоизмерительные ТВ (ТВ-003/05Д, ТВ-011),производства ЗАО "Весоизмерительная компания "Тензо-М".
Дозаторы оснащены интерфейсом RS232 для связи с внешними периферийными устройствами.
Подача продукта в грузоприемное устройство осуществляется любым способом (вибрационным, посредством шнека или ленточным конвейером, гравитационным и т.п.) при помощи одного или нескольких питателей.
Общий вид дозаторов представлен на рисунках 1-3.
Рисунок 2 - Общий вид дозаторов для дозирования жидких продуктов

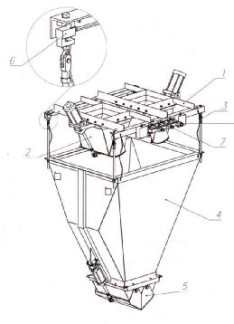

Рисунок 1 - Общий вид дозаторов для дозирования сыпучих продуктов
Рисунок 4- Внешний вид Рисунок 5 - Внешний вид весоизмери-
контроллера весового КВД-004 тельного преобразователя ТВ
Принцип действия дозаторов основан на преобразовании силы тяжести дозируемого продукта в аналоговый сигнал, пропорциональный массе дозируемого груза. Сигнал датчиков подается в весоизмерительный прибор, где преобразуется в цифровой код. Сигнал датчиков после обработки преобразователем используется для формирования управляющих воздействий на устройства дозированной загрузки продуктов в тару с выдачей результата дозирования на табло индикации.
На маркировочной табличке дозаторов указывают:
- обозначение типа дозаторов;
- класс точности;
- значения наибольшего и наименьшего пределов дозирования;
- торговую марку изготовителя и его полное наименование;
- торговую марку или полное наименование представителя изготовителя для импортируемых дозаторов;
- серийный номер;
- знак утверждения типа.
Знак поверки в виде наклейки наносится на лицевую панель весоизмерительного прибора.
Место пломбировки приведено на рисунке 6.
Дозаторы выпускаются в различных модификациях и конструктивных исполнениях, отличающихся пределами дозирования, классом точности по ГОСТ 10223-97, дискретностью отсчета весового устройства, габаритными размерами и имеют обозначение «Электрон» Х-H-K-N-P-D, где:
X - индекс эксплуатационного назначения:
ДВ - дозатор воды;
ДИВ - дозатор извести и воды;
ДЦ- дозатор цемента, сухой извести и воды;
ДИ - дозатор инертных компонентов;
ДСД - дозатор сухих добавок;
ДЖД - дозатор жидких добавок;
Н- наибольший предел дозирования (НПД), кг;
К - класс точности по ГОСТ 10223-97;
N - порядковый номер разработки;
P- тип весоизмерительного прибора:
1 контроллер весовой КВД 004;
2 преобразователи весоизмерительные ТВ (2.1- ТВ-003/05Д, 2.2- ТВ-011)
D - тип датчика:
1 -датчики производства ЗАО «Весоизмерительная компания «ТЕНЗО-М»(1.1- серии Н; 1.2 -серии Т)
2 -датчики типа HLC, фирмы "Hottinger Baldwin Messtechnik GmbH", Германия;
3 -датчики типа фирмы «С AS», Корея (3.1 - BS, 3.2 - BSA, 3.3 -SBA)
4 - датчики фирмы "Keli Electric Manufacturing (Ningbo) Co., Ltd." Китай (4.1 - QS, 4.2 -PST, 4.3 - NB, 4.4 -BHS)
Программное обеспечение (далее - ПО) дозаторов является встроенным и полностью метрологически значимым.
Идентификационные данные программного обеспечения приведены в таблице 1.
| Таблица 1 | ||||
| весоизмери тельный прибор | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| контроллер ве | * | 3.45 | * | * |
| совой КВД-004 | ||||
| преобразователь ТВ-003/05Д | _* | 16.05 | _* | _* |
| преобразователь | * | 8.02 | * | * |
| ТВ-011 | 1.02 | |||
| * Примечание - И | дентификационное наименование программного обеспечения, и алгоритм вы- | |||
числения цифрового идентификатора ПО не используется на устройствах при работе со встроенным ПО.
Программное обеспечение (ПО) дозаторов реализовано в весоизмерительном приборе. ПО не может быть модифицировано или прочитано через какой-либо интерфейс, т.к. имеет встроенную защиту. Номер версии ПО отображается на дисплее внешнего устройства при включении дозатора. Дополнительно, для предотвращения несанкционированного доступа к законодательно контролируемым параметрам, служит административный пароль и электронное клеймо (порядковый номер, дата и время последнего изменения настроечных параметров), которые автоматически обновляется после каждого сохранения изменений, внесенных в законодательно контролируемые параметры. Данные электронного клейма заносятся в паспорт дозатора.
Оттиски поверительных клейм ставятся на пломбе в чашечке винта крепления лицевой панели весоизмерительного прибора (ТВ-003/05Д, ТВ-011). Вход в параметры контроллера весового КВД-004 для изменения данных, влияющих на взвешивание, защищен паролем.
Уровень защиты ПО от непреднамеренных и преднамеренных воздействии в соответствии с МИ 3286-2010 - «А».
Основные метрологические характеристики дозаторов представлены в таблице 2.
Таблица 2
| Модификация дозатора | Пределы дозирования, кг | Номинальное значение массы дозы, кг | Класс точности по ГОСТ 102231 | Пределы допускаемых отклонений | Дискретность отсчета весового устройства, кг | |||
| наи- мень ший | наи- боль ший | действительных значений массы дозы от среднего значения | среднего значения массы дозы от номинально-го значения | |||||
| при первичной поверке | при периодической поверке | |||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| Электрон-1-0,2 | от 0,4 до 0,5 вкл. св. 0,5 | 0,2 | ±0,3 % ±1,5 г | ±0,6 % ±3 г | ±0,15 % ±0,75 г | 0,0002 | ||
| Электрон-1-0,5 | от 0,4 до 0,5 вкл. св. 0,5 | 0,5 | ±0,75 % ±3,75 г | ±1,5 % ±7,5 г | ±0,375% ±1,875 г | 0,0005 | ||
| Электрон-1-1 | 0,4 | от 0,4 до 0,5 вкл. св. 0,5 | 1 | ±1,5 % ±7,5 г | ±3 % ±15 г | ±0,75 % ±3,75 г | 0,001 | |
| Электрон-1-2 | 0,4 | от 0,4 до 0,5 вкл. св. 0,5 | 2 | ±3 % ±15 г | ±6 % ±30 г | ±1,5 % ±7,5 г | 0,002 | |
| Электрон-2-0,2 | 0,75 | 2 | от 0,75 до 1 вкл. св. 1 | 0,2 | ±1,5 г ±0,15 % | ±3 г ±0,3 % | ±0,75 г ±0,075 % | 0,0005 |
| Электрон-2-0,5 | 0,75 | от 0,75 до 1 вкл. св. 1 | 0,5 | ±3,75 г ±0,375 % | ±7,5 г ±0,75 % | ±1,875 г ±0,1875 % | 0,001 | |
| Электрон-2-1 | 0,75 | от 0,75 до 1 вкл. св. 1 | 1 | ±7,5 г ±0,75 % | ±15 г ±1,5 % | ±3,75 г ±0,375 % | 0,002 | |
| Электрон-2-2 | 0,75 | от 0,75 до 1 вкл. св. 1 | 2 | ±15 г ±1,5 % | ±30 г ±3 % | ±7,5 г ±0,75 % | 0,005 | |
| Электрон-5-0,2 | 1,5 | 5 | от 1,5 до 5 вкл. | 0,2 | ±0,15 % | ±0,3 % | ±0,075 % | 0,001 |
| Электрон-5-0,5 | 1,5 | от 1,5 до 5 вкл | 0,5 | ±0,375 % | ±0,75 % | ±0,1875 % | 0,002 | |
| Электрон-5-1 | 1,5 | от 1,5 до 5 вкл | 1 | ±0,75 % | ±1,5 % | ±0,375 % | 0,005 | |
| Электрон-5-2 | 1,5 | от 1,5 до 5 вкл | 2 | ±1,5 % | ±3 % | ±0,75 % | 0,01 | |
| Электрон-10-0,2 | 3 | 10 | т 3 до 10 вкл. | 0,2 | ±0,15% | ±0,3% | ±0,075% | 0,002 |
| Электрон-10-0,5 | 3 | от 3 до 10 вкл | 0,5 | ±0,375% | ±0,75% | ±0,1875% | 0,005 | |
| Электрон-10-1 | 3 | от 3 до 10 вкл | 1 | ±0,75% | ±1,5% | ±0,375% | 0,01 | |
| Электрон-10-2 | 3 | от 3 до 10 вкл | 2 | ±1,5% | ±3% | ±0,75% | 0,02 | |
| Электрон-30-0,2 | 7,5 | 30 | от 7,5 до 10 вкл св. 10 до 15 вкл. св. 15 | 0,2 | ±0,15 % ±15 г ±0,1 % | ±0,3 % ±30 г ±0,2 % | ±0,075 % ±7,5 г ±0,05 % | 0,005 |
| Электрон-30-0,5 | 7,5 | от 7,5 до 10 вкл св. 10 до 15 вкл. св. 15 | 0,5 | ±0,375 % ±37,5 г ±0,25 % | ±0,75 % ±75 г ±0,5 % | ±0,1875 % ±18,75 г ±0,125 % | 0,01 | |
| Электрон-30-1 | 7,5 | от 7,5 до 10 вкл св. 10 до 15 вкл. св. 15 | 1 | ±0,75 % ±75 г ±0,5 % | ±1,5 % ±150 г ±1 % | ±0,375 % ±37,5 г ±0,25 % | 0,02 | |
| Электрон-30-2 | 7,5 | от 7,5 до 10 вкл св. 10 до 15 вкл. св. 15 | 2 | ±1,5 % ±150 г ±1 % | ±3 % ±300 г ±2 % | ±0,75 % ±75 г ±0,5 % | 0,05 | |
| Электрон-50-0,2 | 15 | 50 | от 15 до 50 вкл. | 0,2 | ±0,1 % | ±0,2 % | ±0,05 % | 0,01 |
| Электрон-50-0,5 | 15 | от 15 до 50 вкл. | 0,5 | ±0,25 % | ±0,5 % | ±0,125 % | 0,02 | |
| Электрон-50-1 | 15 | от 15 до 50 вкл. | 1 | ±0,5 % | ±1 % | ±0,25 % | 0,05 | |
| Электрон-50-2 | 15 | от 15 до 50 вкл. | 2 | ±1 % | ±2 % | ±0,5 % | 0,1 | |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| Электрон-100-0,2 | 30 | 100 | от 30 до 100 вкл | 0,2 | ±0,1 % | ±0,2 % | ±0,05 % | 0,02 |
| Электрон-100-0,5 | 30 | от 30 до 100 вкл | 0,5 | ±0,25 % | ±0,5 % | ±0,125 % | 0,05 | |
| Электрон-100-1 | 30 | от 30 до 100 вкл | 1 | ±0,5 % | ±1 % | ±0,25 % | 0,1 | |
| Электрон-100-2 | 30 | от 30 до 100 вкл | 2 | ±1 % | ±2 % | ±0,5 % | 0,2 | |
| Электрон-300-0,2 | 75 | 300 | от 75 до 300 вкл | 0,2 | ±0,1 % | ±0,2 % | ±0,05 % | 0,05 |
| Электрон-300-0,5 | 75 | от 75 до 300 вкл | 0,5 | ±0,25 % | ±0,5 % | ±0,125 % | 0,1 | |
| Электрон-300-1 | 75 | от 75 до 300 вкл | 1 | ±0,5 % | ±1 % | ±0,25 % | 0,2 | |
| Электрон-300-2 | 75 | от 75 до 300 вкл | 2 | ±1 % | ±2 % | ±0,5 % | 0,5 | |
| Электрон-600-0,2 | 150 | 600 | от 150 до 600 вкл | 0,2 | ±0,1 % | ±0,2 % | ±0,05 % | 0,1 |
| Электрон-600-0,5 | 150 | от 150 до 600 вкл | 0,5 | ±0,25 % | ±0,5 % | ±0,125 % | 0,2 | |
| Электрон-600-1 | 150 | от 150 до 600 вкл | 1 | ±0,5 % | ±1 % | ±0,25 % | 0,5 | |
| Электрон-600-2 | 150 | от 150 до 600 вкл | 2 | ±1 % | ±2 % | ±0,5 % | 1 | |
| Электрон-1200-0,2 | 300 | 1200 | от 300 до 1200 вкл. | 0,2 | ±0,1 % | ±0,2 % | ±0,05 % | 0,2 |
| Электрон-1200-0,5 | 300 | от 300 до 1200 вкл. | 0,5 | ±0,25 % | ±0,5 % | ±0,125 % | 0,5 | |
| Электрон-1200-1 | 300 | от 300 до 1200 вкл. | 1 | ±0,5 % | ±1 % | ±0,25 % | 1 | |
| Электрон-1200-2 | 300 | от 300 до 1200 вкл. | 2 | ±1 % | ±2 % | ±0,5 % | 2 | |
| Электрон-2000-0,2 | 750 | 2000 | от 750 до 2000 вкл | 0,2 | ±0,1 % | ±0,2 % | ±0,05 % | 0,5 |
| Электрон-2000-0,5 | 750 | от 750 до 2000 вкл | 0,5 | ±0,25 % | ±0,5 % | ±0,125 % | 1 | |
| Электрон-2000-1 | 750 | от 750 до 2000 вкл | 1 | ±0,5 % | ±1 % | ±0,25 % | 2 | |
| Электрон-2000-2 | 750 | от 750 до 2000 вкл | 2 | ±1 % | ±2 % | ±0,5 % | 5 | |
| Электрон-5000-0,2 | 1500 | 5000 | от 1500 до 5000 вкл. | 0,2 | ±0,1 % | ±0,2 % | ±0,05 % | 1 |
| Электрон-5000-0,5 | 1500 | от 1500 до 5000 вкл. | 0,5 | ±0,25 % | ±0,5 % | ±0,125 % | 2 | |
| Электрон-5000-1 | 1500 | от 1500 до 5000 вкл. | 1 | ±0,5 % | ±1 % | ±0,25 % | 5 | |
| Электрон-5000-2 | 1500 | от 1500 до 5000 вкл. | 2 | ±1 % | ±2 % | ±0,5 % | 10 | |
| Электрон-10000-0,2 | 3000 | 10000 | от 3000 до 10000 вкл. | 0,2 | ±0,1 % | ±0,2 % | ±0,05 % | 2 |
| Электрон-10000-0,5 | 3000 | от 3000 до 10000 вкл. | 0,5 | ±0,25 % | ±0,5 % | ±0,125 % | 5 | |
| Электрон-10000-1 | 3000 | от 3000 до 10000 вкл. | 1 | ±0,5 % | ±1 % | ±0,25 % | 10 | |
| Электрон-10000-2 | 3000 | от 3000 до 10000 вкл. | 2 | ±1 % | ±2 % | ±0,5 % | 20 |
Знак утверждения типа наносится типографским способом на эксплуатационную документацию и фотохимическим способом на маркировочную табличку, расположенную на грузоприемном устройстве.
| Наименование | Кол-во | Примечание |
| Г рузоприемное устройство в сборе | 1 | - |
| Шкаф автоматики МША | 1 | - |
| Шкаф пневматики МШП | 1 | Для дозаторов с пневмозаслонками |
| Руководство по эксплуатации (РЭ) совмещенное с паспортом (ПС) | 1 | - |
| Руководство по эксплуатации весоизмерительного прибора (ВП) | 1 | - |
Осуществляется в соответствии ГОСТ 8.523-2004 «ГСИ. Дозаторы весовые дискретного действия. Методика поверки».
Основные средства поверки:
- Гири, соответствующие классу точности М1 по ГОСТ 7328-2001;
- Весы или весовое устройство дозаторов с пределом допускаемой погрешности, не превышающим 1/3 пределов допускаемых отклонений действительных значений массы дозы от среднего значения, весового устройства поверяемого дозатора.
4278-014-15285126-11 РЭ «Дозаторы весовые дискретного действия «Электрон». Руководство по эксплуатации», раздел 2 «Использование по назначению».
Нормативные и технические документы, устанавливающие требования к дозаторам весовым дискретного действия «Электрон»
1 ГОСТ 10223-97 «Дозаторы весовые дискретного действия. Общие технические требования»
2 ГОСТ 8.523-2004 «ГСИ. Дозаторы весовые дискретного действия. Методика поверки»
