| Номер в госреестре | 51305-12 |
| Наименование СИ | Анализаторы рентгенофлуоресцентные |
| Обозначение типа СИ | Professional Spectrum MEG-01 |
| Изготовитель | ООО "Элватех", Украина, г.Киев |
| Год регистрации | 2012 |
| Срок свидетельства | 07.09.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы рентгенофлуоресцентные Professional Spectrum MEG-01 (далее - анализаторы) предназначены для измерения массовой доли химических элементов в веществах и материалах, находящихся в твердом, порошкообразном или жидком состоянии.
Принцип действия анализаторов основан на измерении интенсивности флуоресцентного рентгеновского излучения атомов исследуемых образцов. Источником первичного излучения является рентгеновская трубка. Спектральный анализ рентгеновского флуоресцентного излучения осуществляется кристаллами-анализаторами с использованием полупроводникового детектора, служащего для преобразования квантов вторичного рентгеновского излучения в электронный сигнал. Специализированное программное обеспечение позволяет на основе полученных данных рассчитывать элементный состав анализируемого материала.

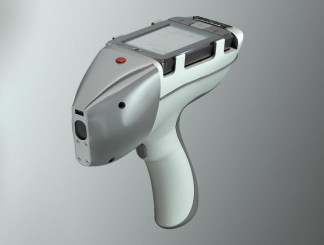

На рисунке 1 представлена фотография общего вида анализаторов.
Основными элементами конструкции анализаторов являются:
- Корпус, служащий для размещения агрегатов анализатора, стабилизации аналитических условий и для защиты пользователя от излучения;
- Рентгеновская трубка - источник рентгеновского излучения с регулируемым напряжением и силой тока и с многопозиционным колесом фильтров рентгеновского излучения;
- Детектор (полупроводниковый), служащий для преобразования квантов вторичного рентгеновского излучения в электронный сигнал;
- Интегрированный компьютер, предназначенный для приема, обработки и выдачи информации под управлением специализированного программного обеспечения;
- Источник питания, служащий для обеспечения всех частей анализатора электроэнергией с определенными характеристиками.
В состав установки входит программное обеспечение (ПО) - «Программа анализа ElvaX ProSpector».
Программное обеспечение является внешним, установлено на КПК.
Защита ПО от преднамеренных и непреднамеренных воздействий соответствует
уровню «С» согласно МИ 3286-2010.
Идентификационные данные ПО приведены в таблице 1. Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Программа анализа ElvaX ProSpector | ElvaX Ce | 1.0.0.1714 и выше | — | |
Метрологические и технические характеристики приведены в таблице 2.
Таблица 2
| Наименование параметра | Значение параметра |
| Анализируемые элементы | От магния (Z=12) до урана (Z=92) |
| Диапазон измерений массовой доли компонента, % | от 1 до 100 |
| Предел допускаемого среднеквадратического отклонения (СКО) значений результатов измерения массовой доли компонента, %, не более | 0,2 |
| Количество одновременно определяемых химических элементов, не более | 24 |
| Энергетическое разрешение анализатора по энергии рентгеновского излучения 5,9 кэВ (Mn), эВ, не более | 200 |
| Питание от сети переменного тока: - напряжение, В - частота, Гц - потребляемая мощность, Вт, не более от аккумуляторной батареи: - напряжение, В, не менее - емкость, Ач | 220(+10%, - 15%) 50±1 15 7,2 4,18 |
| Время установления рабочего режима, не более, мин | 10 |
| Время работы от батареи, ч, не менее | 8 |
| Средний срок службы, лет, не менее | 6 |
| Средняя наработка на отказ, ч, не менее | 4000 |
| Масса измерительного блока, кг, не более | 1,6 |
| Г абаритные размеры, длина х ширина х высота, мм, не более | 242х230х78 |
| Условия эксплуатации: Температура окружающей среды, оС Атмосферное давление, кПа относительная влажность при температуре 25 °С, %, не более | От минус 10 до 45 От 84 до 106,7 80 |
Знак утверждения типа наносится на верхнюю панель электронного блока и на титульный лист руководства по эксплуатации в правый верхний угол методом печати.
Таблица 3
| Обозначение | Наименование | Количество | Примечание |
| ААЕС 412131.001.00 «ElvaX» | Анализатор | 1 шт. | ААЕС 412131.001-02 «ElvaX ProSpector» |
| Карманный персональный компьютер (КПК) | 1 шт. | ||
| ААЕС 412131.001.09 | Кабели соединительные | 1 комплект | |
| ААЕС 412131.001.10 | Лазерный диск с программным обеспечением «ElvaX» | 1 шт. | Карта памяти для ААЕС 412131.001-02 «ElvaX ProSpector» |
| Калибровочный образец | 1 шт. | ||
| ААЕС 412131.001ПС | Паспорт | 1 экз. | |
| ААЕС 412131.001РЭ | Руководство по эксплуатации анализатора | 1 экз. | |
| МП 60.Д4-12 | Методика поверки | 1 экз. |
осуществляется в соответствии с методикой поверки МП 60.Д4-12 «Анализаторы рентгенофлуоресцентные Professional Spectrum MEG-01. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИОФИ» в июле 2012 г.
Основные средства поверки:
1. Государственные стандартные образцы ГСО 4165-91П, 2498-91П - 2497-91П состава сталей углеродистых и легированных типов 13Х, 60С2, 05кп, 11ХФ, 60С2Г, 12Х1МФ, 25Х1МФ, 30ХН2МФА, 12МХ, В2Ф, где массовая доля элементов С (0,28-1,33)%, Si (0,051-2,23)%, Mn (0,036-1,77)%, Cr (0,046-1,79)%, Ni (0,137-2,59)%, W (0,028-1,60)%, Mo (0,024- 0,78)%, Ti (0,0069-0,318)%, V (0,0050-0,58)%, Cu (0,013-0,370)%, Al (0,023-0,55)%, Nb (0,0046-0,167)%, S (0,0032-0,028)%, P (0,0028-0,030)%, Sn (0,035-0,081)%, Pb (0,003-0,008)%, N (0,0022-0,0050)%.
Используются для прямых измерений в соответствии с методикой, изложенной в руководстве по эксплуатации «Анализаторы рентгенофлуоресцентные Professional Spectrum MEG-01. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к анализаторам рентгенофлуоресцентным Professional Spectrum MEG-01
Техническая документация ООО «Элватех», Украина, г.Киев.
Анализаторы рентгенофлуоресцентные Professional Spectrum MEG-01 применяется вне сферы государственного регулирования обеспечения единства измерений.
| Зарегистрировано поверок | 220 |
| Поверителей | 19 |
| Актуальность данных | 07.12.2024 |
