ЯМР-спектрометры Agilent-NMR мод. MR, DD, VNMRS, MRI, 51310-12

51310-12
ЯМР-спектрометры Agilent-NMR модификаций MR, DD, VNMRS, MRI (далее ╞ ЯМРспектрометры) предназначены для измерений положения пика ЯМР-сигнала и построения ЯМР-спектра в жидких и твердых средах.
Документы
Карточка СИ
Номер в госреестре 51310-12
Наименование СИ ЯМР-спектрометры
Обозначение типа СИ Agilent-NMR мод. MR, DD, VNMRS, MRI
Изготовитель "Agilent Technologies", США, Великобритания, Малайзия
Год регистрации 2012
Срок свидетельства 21.09.2017
МПИ (интервал между поверками) 1 год
Описание типа скачать

Назначение

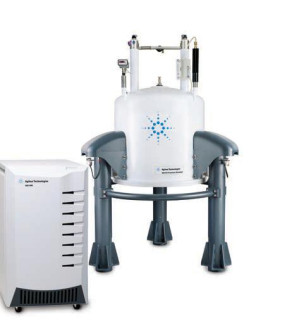

ЯМР-спектрометры Agilent-NMR модификаций MR, DD, VNMRS, MRI (далее - ЯМР-спектрометры) предназначены для измерений положения пика ЯМР-сигнала и построения ЯМР-спектра в жидких и твердых средах.

Описание

Принцип действия ЯМР-спектрометров основан на явлении селективного поглощения электромагнитного излучения ядрами вещества, помещенного в электромагнитное поле. Исследуемый образец, помещенный в магнитное поле, облучают коротким импульсом радиочастотного излучения, регистрируют зависимость спада свободной прецессии магнитного момента ядер от времени. Производят Фурье-преобразование (или иное аналогичное преобразование) полученной зависимости, в результате чего получают ЯМР-спектр исследуемого образца.

ЯМР-спектрометры представляют собой стационарные средства измерений блочномодульной структуры. Модификации отличаются друг от друга диапазоном рабочих частот.

В состав ЯМР-спектрометров входят: блок сверхпроводящего магнита с принадлежностями, консоль (система управляющей электроники), датчик ЯМР, рабочая станция на основе ПЭВМ. ЯМР-спектрометры в дополнение к базовым модификациям могут комплектоваться (по отдельному заказу) системой загрузки образцов, системой охлаждения и термоста-тироваиия датчика ЯМР, системой визуализации ЯМР-изображения.

Программное обеспечение

Управление прибором осуществляется с помощью внешней ПЭВМ с использованием специализированного программного обеспечения (ПО) «VnmrJ»

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Идентификационные данные программного обеспечения представлены в таблице 1.

Таблица 1.

Наименование

ПО

Идентификационное наименование ПО

Номер версии ПО

Цифровой идентификатор ПО (контрольная сумма)

Алгоритм вычисления цифрового идентификатора ПО

Программа управления процессом измерений и обработки результатов измерений,версия

VnmrJ

3.2A

0А1Б78ЕАВБЕ19АБ

Е8ББ3А3Б0А156С51

46973ЕЕС044838С9А

БА01691С72ЕСБ306

ГОСТ Р 34.11-94

Технические характеристики

Метрологические и технические характеристики ЯМР-спектрометров приведены в Таблице 2.

Таблица 2.

Наименование

характеристики

Модификации ЯМ

э-спектромет

ров

MR

DD

VNMRS

MRI

Диапазон частот, МГц

от 18,5 до 400

от 6 до 1200

от 6 до 950

от 20 до 750

Разрешение на ядрах ХИ на СО-11-1 , Гц, не более

0,452)

0,452)

1,03)

0,452)

1,03)

0,452)

Разрешение на ядрах 13C на СО-24) , Гц, не более

0,15Х)

0,15Х)

0,15Х)

0,15Х)

Пределы допускаемой основной погрешности измерений положения пика ЯМР сигнала на СО-24), Гц

±0,15

±0,15

±0,15

±0,15

Отношение сигнал/шум на ядрах *И на образце СО-35), не менее

480:12)

480:12)

4000:13)

480:12)

4000:13)

480:12)

Отношение сигнал/шум на ядрах 13C на образце СО-24), не менее

175:12)

175:12)

560:13)

175:12)

560:13)

175:12)

Возможность визуализации ЯМР-изображений

нет

нет

нет

есть

Потребляемая мощность, кВт, не более

2

5

5

10

Масса, кг, не более

1000

13000

13000

40000

Условия эксплуатации:

-    температура окружающей среды, оС от 20 до 25

-    скорость изменения температуры окружающей среды, оС/час, не более 1

-    относительная влажность воздуха, %, не более 75

-    напряжение питания от сети переменного тока частотой (50±1) Гц, В 220±10

1} СО-1 - образец состава (объемные доли): 1 % хлороформ, 99 % дейтерированный ацетон.

2)    Датчик: 5 mm PFG OneNMR.

3)    Датчик: 5 mm Ш^С/^^Тпрк Resonance XSence Cold Probe.

4)    СО-2 - образец состава (объемные доли): 40 % парадиоксан, 60 % дейтерированный бензол.

5)    СО-3 - образец состава (объемные доли): 0,01 % тетраметисилан, 0,1 % этилбензол,    99,89 % дейтерированный хлороформ.

Знак утверждения типа

Знак утверждения типа наносится в виде наклейки на ссверхпроводящий магнит ЯМР-спектрометра и титульный лист технической документации фирмы-изготовителя типографским способом.

Комплектность

Таблица 3.

Наименование

Примечание

Блок сверхпроводящего магнита с принадлежностями

Консоль (система управляющей электроники)

Датчик ЯМР

Рабочая станция на основе персонального компьютера

Программное обеспечение

Методика поверки

Техническая документация фирмы-изготовителя

Система загрузки образцов

по отдельному заказу

Система охлаждения и термостатирования датчика ЯМР

по отдельному заказу

Комплект инструментов

по отдельному заказу

Система визуализации ЯМР-изображения

по отдельному заказу

Поверка

осуществляется по документу МП 51310-12 «ЯМР-спектрометры Agilent-NMR модификаций MR, DD, VNMRS, MRI фирмы Agilent Technologies UK Limited (США, Великобритания, Малайзия). Методика поверки», утвержденному руководителем ГЦИ СИ ОАО «НИЦПВ» в августе 2012 г.

Средства поверки: стандартный образец для ЯМР DLM-76 состава (объемные доли):

1 % хлороформ, 99 % дейтерированный ацетон фирмы Cambridge Isotope Laboratories, Inc., США, стандартный образец для ЯМР DLM-72 состава (объемные доли): 40 % , парадиоксан 60 % дейтерированный бензол фирмы Cambridge Isotope Laboratories, Inc., США, стандартный образец для ЯМР DLM-74 состава (объемные доли): 0,01 % тетраметисилан, 0,1 % этилбензол, 99,89 % дейтерированный хлороформ фирмы Cambridge Isotope Laboratories, Inc., США, осциллогаф цифровой DSO1704B фирмы Agilent Technologies.

Сведения о методах измерений

Руководство «Agilent VnmrJ 3. Руководство оператора», раздел 3.

Нормативные и технические документы, устанавливающие требования к ЯМР-спектрометрам Agilent-NMR модификаций MR, DD, VNMRS, MRI

Техническая документация фирмы-изготовителя.

Рекомендации к применению

Применяется вне сферы государственного регулирования обеспечения единства измерений.

Зарегистрировано поверок 1
Поверителей 1
Актуальность данных 08.11.2024
51310-12
Номер в ГРСИ РФ:
51310-12
Производитель / заявитель:
"Agilent Technologies", США, Великобритания, Малайзия
Год регистрации:
2012
Cрок действия реестра:
21.09.2017
