| Номер в госреестре | 51314-12 |
| Наименование СИ | Спектрофотометры-флуориметры |
| Обозначение типа СИ | СФФ-2 "ФЛУОРАН" |
| Изготовитель | Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт оптико-физических измерений» (ФГБУ «ВНИИОФИ»), г. Москва |
| Год регистрации | 2012 |
| Срок свидетельства | 15.09.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |

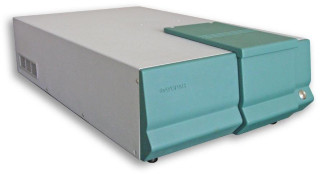

Спектрофотометры-флуориметры СФФ-2 «ФЛУОРАН» (далее по тексту - спектрофотометры-флуориметры) предназначены для измерения спектральных коэффициентов направленного пропускания (СКНП), а также для регистрации спектров пропускания и флуоресценции жидких и твёрдых образцов.
Принцип действия спектрофотометров-флуориметров основан на выделении узких спектральных интервалов и спектральном сканировании возбуждающего и испускаемого (флуоресцентного или рассеянного) излучения посредством монохроматоров.
В режиме абсорбции реализована двухлучевая оптическая схема. СКНП измеряются как отношение светового потока IS(X) прошедшего через образец, находящийся в измерительном канале, к световому потоку Iref(^), прошедшему через образец, находящийся в опорном канале. Регистрация спектров пропускания проводится путем сканирования по длинам волн заданного спектрального интервала с помощью монохроматора.
В режимах флуоресценции измеряется в относительных единицах интенсивность люминесценции образца вследствие его облучения возбуждающим излучением с определенной длиной волны. Регистрация спектров флуоресценции проводится путем сканирования по длинам волн возбуждающего излучения и (или) излучения флуоресценции с помощью монохроматоров.
В качестве источника света используется ксеноновая лампа.
В качестве фотоприёмников в опорном и измерительном каналах используются кремниевые фотодиоды, а в режиме флуоресценции - фотоэлектронный умножитель (ФЭУ).
Управление спектрофотометрами-флуориметрами, приём и обработка данных осуществляются с помощью персонального компьютера (ПК) со специализированным автономным программным обеспечением.
Программное обеспечение поддерживает управление работой спектрофотометров-флуориметров, в том числе сканирование спектров, измерение спектрального коэффициента направленного пропускания (СКНП) оптической плотности, интенсивностей флуоресценции и рассеяния на заданных длинах волн, обработку и хранение данных, включая математическую обработку и графическое отображение спектров.
Идентификационные данные программного обеспечения представлены в таблице 1.
Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| ПО спектрофотометра СФФ-2 «ФЛУОРАН» | «ФОТОФЛУОР» | 1.2 | 61С06Б92 | CRC 32 |
Программное обеспечение размещается в энергонезависимой памяти персонального компьютера. Несанкционированный доступ к программному обеспечению исключён посредством ограничения прав учётной записи пользователя.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Метрологические и технические характеристики спектрофотометров-флуориметров приведены в таблице 2.
Таблица 2
| Наименование характеристики | Значение характеристики |
| Спектральный диапазон, нм для режима абсорбции для режима флуоресценции и рассеяния | 190 - 1100 200 - 900 |
| Спектральная ширина щелей входного монохроматора, нм для режима абсорбции для режима флуоресценции и рассеяния | 1; 2; 5; 10; 15 2; 5; 10; 15 |
| Спектральная ширина щелей выходного монохроматора, нм | 2; 5; 10; 15 |
| Спектральное разрешение монохроматора для режима абсорбции, нм, не более | 1,0 |
| Предел доверительной границы случайной погрешности установки длины волны при Р = 0,95, нм в режиме абсорбции в режиме флуоресценции и рассеяния | 0,2 0,2 |
| Предел систематической составляющей погрешности установки длины волны, нм в режиме абсорбции в режиме флуоресценции и рассеяния | 0,3 0,7 |
| Диапазон измерения СКНП, % | 0 - 100 |
| Предел доверительной границы случайной погрешности измерения СКНП при Р = 0,95, % | 0,2 |
| Пределы систематической составляющей погрешности измерения СКНП в спектральном диапазоне от 340 нм до 850 нм, % | ±0,5 |
| Отклонение линии 100 % пропускания в режиме абсорбции в диапазоне 200 -900 нм, при спектральной ширине щели 2 нм скорости сканирования 240 нм/мин, %, не более | 0,3 |
| Уровень шумов базовой линии на длине волны 500 нм, Б, не более | 0,0002 |
| Дрейф базовой линии за 1 час на длине волны 500 нм, Б, не более | ±0, 0002 |
| Уровень рассеянного излучения на длине волны 340 нм (NaNO2), %, не более | 0,05 |
| Отношение Сигнал/Шум для полосы комбинационного (рамановского) рассеяния дистиллированной воды при длине волны возбуждающего излучения 361 нм и спектральной ширине щели 5 нм, времени регистрации 2 с, не менее | 400 |
| Шаг сканирования, нм | 0,1; 0,5; 1,0 |
| Г абаритные размеры, мм, не более | 420x200x700 |
| Масса, кг, не более | 35 |
| Срок службы, лет, не менее | 10 |
| Условия эксплуатации: Температура окружающей среды, °C Максимальная относительная влажность при температуре 25 °C, % Атмосферное давление, МПа | 15 - 35 80 0,84 - 0,107 |
| Потребляемая мощность, В А, не более | 75 |
| Электропитание осуществляется от сети переменного тока с напряжением, В частотой, Гц | 220 ± 22 50 ± 1 |
наносится на титульный лист Руководства по эксплуатации типографским способом и в виде наклейки на корпуса спектрофотометров-флуориметров.
Перечень основного и дополнительного оборудования приведен в таблице 3.
Таблица 3
| Наименование | Кол., шт. |
| Спектрофотометр-флуориметр СФФ-2 «ФЛУОРАН» | 1 |
| Кювета кварцевая с двумя прозрачными гранями с длиной оптического пути 10 мм | 2 |
| Кювета стеклянная с двумя прозрачными гранями с длиной оптического пути 20 мм | 2 |
| Кювета стеклянная с двумя прозрачными гранями с длиной оптического пути 30 мм | 2 |
| Кювета стеклянная с двумя прозрачными гранями с длиной оптического пути 50 мм | 2 |
| Кювета кварцевая с четырьмя прозрачными гранями с длиной оптического пути 10 мм | 2 |
| Кюветное отделение с 4-х позиционным держателем | 1 |
| Кюветное отделение с термостатом*) | 1 |
| Сетевой фильтр | 1 |
| Диффузно-рассеивающий образец | 1 |
| Комплект ЗИП | 1 |
| Программное обеспечение на компакт-диске | 1 |
| Руководство по эксплуатации с методикой поверки | 1 |
| Формуляр | 1 |
*) Поставляется дополнительно в соответствии с договором
осуществляется по документу КВФШ.201.151.003 «Спектрофотометр-флуориметр СФФ-2 «ФЛУОРАН». Руководство по эксплуатации (приложение 2 «Методика поверки»)», утверждённому ГСИ СИ ФГУП «ВНИИОФИ» 17 мая 2012 года.
Основные средства поверки:
Комплект светофильтров КНС-10.2.
Основные метрологические характеристики:
Диапазон измерений длин волн от 340 до 850 нм.
Пределы допускаемых абсолютных погрешностей измерений СКНП: ±0,15 % в диапазоне СНКП от 2 до 20 %; ±0,25 % в диапазоне СКНП от 21 до 92 %.
Предел абсолютной погрешности измерения длин волн максимумов полос поглощения светофильтра НГГ не более ±0,15 нм
«Спектрофотометр-флуориметр СФФ-2 «ФЛУОРАН». Руководство по эксплуатации КВФШ.201.151.003», раздел 3 «Подготовка спектрофотометра к использованию» и раздел 4 «Использование по назначению».
Нормативные документы, устанавливающие требования к спектрофотометрам-флуориметрам СФФ-2 «ФЛУОРАН»
ГОСТ 8.557-91 Государственная поверочная схема для средств измерений спектральных, интегральных и редуцированных коэффициентов направленного пропускания в диапазоне длин волн 0,2^50,0 мкм, диффузного и зеркального отражений в диапазоне длин волн 0,2^20,0 мкм.
Осуществление деятельности в области охраны окружающей среды.
| Зарегистрировано поверок | 26 |
| Поверителей | 3 |
| Актуальность данных | 18.09.2024 |
