Датчики температуры P06, 51318-12

Назначение

Датчики температуры серии P06 (далее по тексту - датчики) предназначены для измерений температуры жидких и газообразных сред, не агрессивных к материалу корпуса датчиков.

Описание

Принцип действия датчиков основан на зависимости сопротивления полупроводникового резистора NTC (далее - ЧЭ) от температуры. Резистор имеет номинальное сопротивление 5 кОм (при температуре плюс 25 °С) и обратную зависимость сопротивления от измеряемой температуры.

Датчики представляют собой ввинчивающиеся первичные преобразователи температуры погружного типа и состоят из одного ЧЭ и внутренних соединительных проводов, помещенных в герметичный защитный чехол из латуни с резьбовым способом присоединения к объекту измерений, а также двух выводных контактов в специальном пластиковом разъеме, предназначенных для подключения к измерительному прибору. Датчики имеют двухпроводную схему соединения внутренних проводов с ЧЭ.

Датчики серии Р06 имеют два исполнения - PF5020008 и PF5020009, различающиеся длиной монтажной части.

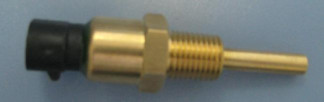

Фото общего вида датчика приведено на рис. 1

Технические характеристики

Диапазон измеряемых температур, °С: ...............................от минус 40 до плюс 115

Пределы допускаемой абсолютной погрешности (в зависимости от диапазона измеряемых температур, °С:

-    в диапазоне от минус 40 до 0 °С: ......................................................±0,5

-    в диапазоне св.0 до плюс 70 °С: ........................................................±0,2

-    в диапазоне св. плюс 70 до плюс 80 °С: ............................................±0,25

-    в диапазоне св. плюс 80 до плюс 100 °С: ...........................................±0,8

-    в диапазоне св. плюс 100 до плюс 115 °С: ..........................................±1

Номинальное сопротивление датчика при температуре +25 °С, Ом: ..................5000

Диаметр монтажной части датчика, мм: ....................................................6,35±0,2

Длина монтажной части датчика, мм: .....................25,4 (PF5020008); 76,2 (PF5020009)

Электрическое сопротивление изоляции датчика

(при 500 В), МОм, не менее: ............................................................50 (при 20 ± 5 °С)

Электрическая прочность изоляции датчиков: .500 В переменного тока в течение 10 с Рабочие условия эксплуатации:

-    температура окружающей среды, °С: ...................от минус 40 до плюс 105

-    относительная влажность воздуха, %: ....................................от 10 до 100

-максимальное рабочее давление среды,

температуру которой измеряют, МПа....................................................2,1

Средний срок службы, лет, не менее:...........................................................15

Знак утверждения типа

Знак утверждения типа наносится на титульный лист паспорта (в правом верхнем углу) типографским способом или методом штемпелевания.

Комплектность

В комплект поставки датчика входят:

-    датчик температуры - 1 шт.;

-    паспорт (на русском языке) - 1 экз.

Поверка

осуществляется по документу МП 51318-12 «Датчики температуры серии Р06. Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИМС», 12.03.2012г.

Основные средства поверки:

-    цифровой прецизионный термометр сопротивления DTI-1000, диапазон измеряемых температур от минус 50 до плюс 650 °С; пределы допускаемой основной абсолютной погрешности в диапазоне: от минус 50 до плюс 400 °С: ±(0,03 + ед. мл. разряда) °С;

-    калибратор-вольтметр универсальный В1-28, Хв2.095.024 ТУ;

-    термостаты жидкостные прецизионные типов ТПП-1.0, ТПП-1.2, диапазон воспроизводимых температур от минус 60 °С до плюс 300 °С, нестабильность поддержания заданной температуры ±(0,004.0,02) °С.

Сведения о методиках (методах) измерений приведены в соответствующем разделе паспорта на датчики.

Нормативные и технические документы, устанавливающие требования к датчикам температуры серии Р06

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

Техническая документация фирмы-изготовителя.

ГОСТ 8.558-93. ГСИ. Государственная поверочная схема для средств измерений температуры.

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта; выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
