Комплексы цифровой радиографии ФОСФОМАТИК исп. ФОСФОМАТИК-21М, ФОСФОМАТИК-21, ФОСФОМАТИК-21/100, ФОСФОМАТИК-35ТН, ФОСФОМАТИК-35, ФОСФОМАТИК-35/100, ФОСФОМАТИК-40ТН, ФОСФОМАТИК-40, ФОСФОМАТИК-40/100, 51320-12

Назначение

Комплексы цифровой радиографии ФОСФОМАТИК исполнений ФОСФОМАТИК-21М, ФОСФОМАТИК-21, ФОСФОМАТИК-21/100, ФОСФОМАТИК-35ТН, ФОСФОМАТИК-35, ФОСФОМАТИК-35/100, ФОСФОМАТИК-40ТН, ФОСФОМАТИК-40, ФОСФОМАТИК-40/100 (далее - комплексы) предназначены для измерений линейных размеров элементов изображения, в том числе дефектов, при проведении неразрушающего контроля методом цифровой радиографии.

Описание

Принцип работы комплексов заключается в преобразовании изображения объекта контроля, полученного на фосфорной пластине (далее - пластине) методом неразрушающего контроля, в цифровое изображение и дальнейшей его обработки, анализе и архивировании.

В состав комплексов входят сканирующее устройство, стирающее устройство и программный комплекс БОУА32.

Считывание изображения производится сканирующим устройством. В процессе считывания экспонированная пластина сканируется лазерным лучом. Излучение, возникающее в результате фосфоресценции пластины под действием лазерного луча, детектируется фотоприемником и конвертируется в цифровой сигнал. Цифровой сигнал преобразуется в цифровое изображение и передается на компьютер для обработки программным комплексом БОУА32.

Стирающее устройство предназначено для стирания информации с пластины под действием ультрафиолетового излучения.

В комплексах (кроме исполнения ФОСФОМАТИК-40) стирающее устройство является отдельным блоком. В комплексах исполнения ФОСФОМАТИК-40 стирающее устройство встроено в сканирующее устройство Carestream Industrex HPX-1.

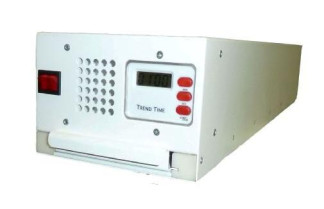

Внешний вид комплексов приведен на рисунках 1, 2.

Программное обеспечение

Комплексы поддерживают возможность работы с автономным программным комплексом SOVA32 (далее SOVA32).

SOVA32 устанавливается на персональный компьютер под управлением операционной системы Microsoft Windows и предназначен для:

-    калибровки комплекса;

-    обработки данных,

-    измерений линейных размеров дефектов,

-    визуализации результатов контроля,

-    создания баз данных.

SOVA32 идентифицируется по запросу пользователя через меню путем вывода на экран номера версии программного обеспечения.

SOVA32 соответствует уровню защиты «С» от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010.

Технические характеристики

Диапазон измерений линейных размеров, мм:

-    ФОСФОМАТИК-21/100, ФОСФОМАТИК-35/100, ФОСФОМАТИК-40/100    от 0,1 до 100;

-    ФОСФОМАТИК-21М, ФОСФОМАТИК-21, ФОСФОМАТИК-35ТН, ФОСФОМАТИК-35, ФОСФОМАТИК-40ТН, ФОСФОМАТИК-40    от 0,1 до 350. Пределы допускаемой приведенной погрешности измерений

линейных размеров, %, от размера окна контроля*    ±0,5.

Питание от сети переменного тока частотой (50±1) Гц, напряжением 220 В±10%, Потребляемая мощность, Вт, не более    800.

Габаритные размеры устройства сканирования, мм, не более:

-    ФОСФОМАТИК-21М    485х 360х190,

-    ФОСФОМАТИК-21, ФОСФОМАТИК-35ТН, ФОСФОМАТИК-35, ФОСФОМАТИК-40ТН    525х690х360,

-    ФОСФОМАТИК-40    760х 970x680,

-    Ф0СФ0МАТИК-21/100, Ф0СФ0МАТИК-35/100,

Ф0СФ0МАТИК-40/100    270x560x340.

Масса, кг, не более:

-    ФОСФОМАТИК-21М, ФОСФОМАТИК-21, ФОСФОМАТИК-35ТН,

ФОСФОМАТИК-35, Ф0СФ0МАТИК-40ТН    30;

-    Ф0СФ0МАТИК-21/100, Ф0СФ0МАТИК-35/100, Ф0СФ0МАТИК-40/100 15,

-    Ф0СФ0МАТИК-40    40. Средний срок службы, лет 10.

Средняя наработка на отказ, ч    1000.

* - размер окна контроля от 20 мм до 350 мм

Условия эксплуатации:

-    диапазон температуры окружающего воздуха, °С

от 15 до 35;

80 при 25 °С; от 84 до 107 кПа.

-    относительная влажность воздуха, %, не более

-    диапазон атмосферного давления

Знак утверждения типа

Знак утверждения наносится на титульный лист руководства по эксплуатации типографским способом и в виде наклейки на корпус сканирующего устройства.

Комплектность

Поверка

осуществляется по документу «Комплексы цифровой радиографии ФОСФОМАТИК исполнений ФОСФОМАТИК-21М, ФОСФОМАТИК-21, ФОСФОМАТИК-21/100, ФОСФОМАТИК-35ТН, ФОСФОМАТИК-35, ФОСФОМАТИК-35/100, ФОСФОМАТИК-40ТН, ФОСФОМАТИК-40, ФОСФОМАТИК-40/100. Методика поверки МП 2512-0014-2012», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» в августе 2012 г.

В перечень основного поверочного оборудования входят:

Сведения о методах измерений

Методика измерений приведена в документе «Комплексы цифровой радиографии ФОСФОМАТИК. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к комплексам цифровой радиографии ФОСФОМАТИК исполнений ФОСФОМАТИК-21М, ФОСФОМАТИК-21, ФОСФОМАТИК-21/100, ФОСФОМАТИК-35 ТН, ФОСФОМАТИК-35, ФОСФОМАТИК-35/100, ФОСФОМАТИК-40ТН, ФОСФОМАТИК-40, ФОСФОМАТИК-40/100

ТУ 4276-023-56173706-2012 «Комплексы цифровой радиографии ФОСФОМАТИК. Технические условия».

Рекомендации к применению

При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
