| Номер в госреестре | 51324-12 |
| Наименование СИ | Весы-влагомеры |
| Обозначение типа СИ | EM 120-HR |
| Изготовитель | "Precisa Gravimetrics AG", Швейцария |
| Год регистрации | 2012 |
| Срок свидетельства | 21.09.2017 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Весы-влагомеры EM 120-HR (далее весы-влагомеры) предназначены для измерения массы и влажности твердых (сыпучих), пастообразных материалов и веществ, водных суспензий, а также массы сухого остатка или его процентного содержания.
Весы-влагомеры применяют в научно-исследовательских организациях, предприятиях промышленности и сельского хозяйства.
Принцип действия весов, встроенных в весы-влагомеры, основан на компенсации силы тяжести, возникающей под действием взвешиваемого объекта, электромагнитной силой, создаваемой системой автоматического уравновешивания. Возникающий электрический сигнал поступает в блок управления, где преобразуется в цифровой сигнал. Результаты измерений выводятся на дисплей весов-влагомеров.
Принцип действия влагомеров, встроенных в весы-влагомеры, основан на высушивании образца (объекта измерений) нагревательным элементом по заданному режиму и измерении отношения массы воды, содержавшейся (испарившейся) в образце, к его общей массе.

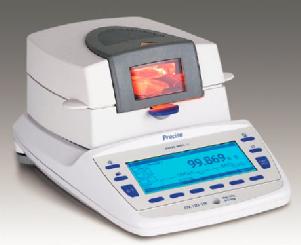

Конструктивно весы-влагомеры выполнены в едином корпусе и состоят из встроенных аналитических весов, нагревательного элемента (галогенного, инфракрасного или темнового), расположенного в крышке весов-влагомеров, блока управления и показывающего устройства, выполненного в виде жидкокристаллического графического дисплея с подсветкой. Передняя панель весов-влагомеров оснащена кнопками управления. На корпусе весов-влагомеров расположено устройство установки по уровню. Общий вид весов-влагомеров представлен на рисунке 1.
Весы-влагомеры непрерывно нагревают образец и измеряют его массу, а на дисплее отображается масса образца, изменяющаяся при испарении влаги, и количество испаренной влаги. Данные о массе образца до и после его нагрева поступают в блок управления, где происходит их преобразование, математическая обработка и вычисление влажности (массовой доли воды) образца. Полученные результаты измерений и вычислений с другими статистическими данными выводятся на дисплей и могут отображаться на мониторе компьютера.
Основные особенности весов-влагомеров:
- память для 100 методов измерений, со всеми настройками параметров сушки;
- три режима сушки: стандартный, быстрый, плавный;
- условия анализа образца (режим нагрева, температура и продолжительность сушки) устанавливаются оператором;
- отображение полученных результатов в различных единицах измерения: содержание влаги в образце и масса сухого остатка могут отображаться в г, г/кг, % или специальных единицах ATRO (при работе с древесиной);
- имеется возможность переключения действительной цены деления с 0,1 мг на 1 мг, при этом дискретность отсчета влажности увеличивается до 0,01 %;
- автоматическая калибровка весов встроенной калибровочной гирей;
- внешняя калибровка весов и температуры;
- многоступенчатая защита параметров настройки и результатов измерений от несанкционированного изменения;
- защита весов-влагомеров от кражи с помощью кодового замка;
- автоматическая регистрация окончания измерения с помощью функции ADAPTSTOP;
- вывод результатов измерений на дисплей в соответствии со стандартами GLP;
- обновление программного обеспечения через Интернет;
- возможность подключения интерфейса RS232 для соединения с принтером, компьютером и другими внешними устройствами.
Дополнительно в комплект поставки могут входить: стальные многоразовые и алюминиевые чашки для образца, стекловолоконный фильтр, калибровочный груз 50 г, датчик температуры типа К, комплект для калибровки температуры, принтер с кабелем и бумажным рулоном, кабель передачи данных DB9.
Программное обеспечение весов-влагомеров «Precisa Gravimetrics AG» (далее - ПО) является встроенным и метрологически значимым. Версия ПО отображается на дисплее при подключении весов-влагомеров к сети электропитания.
Защита параметров настройки и результатов измерений от преднамеренных и непреднамеренных изменений обеспечивается с помощью идентификации пользователей, вход которых возможен при введении четырехзначного пароля. Метрологически значимые функции и доступ к удалению данных доступны только в режиме «admin».
Защита блока управления весов-влагомеров от несанкционированного доступа обеспечивается пломбой. Расположение пломбы приведено на рисунке 2.
В весах-влагомерах не предусмотрена защита от несанкционированной загрузки ПО.
В соответствии с пунктом 2.6 МИ 3286-2010 «Проверка защиты программного обеспечения и определение ее уровня при испытаниях средств измерений в целях утверждения типа» защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «B».
Место пломбировки
Таблица 1
| Наименование программного обеспечения | Идентифика ционное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| 1 | 2 | 3 | 4 | 5 |
| Программное обеспечение «Precisa Gravimetrics AG» | - | A40-XXXX РХХ | - | - |
Метрологические и технические характеристики весов-влагомеров приведены в таблице 2.
Таблица 2
| № п/п | Наименование характеристики | Значение характеристики |
| 1 | 2 | 3 |
| 1 | Максимальная нагрузка Max, г | 124 |
| 2 | Минимальная нагрузка Min, мг | 10 |
| 3 | Действительная цена деления d, мг | 0,1 |
| 4 | Поверочное деление е, мг | 1 |
| 5 | Класс точности весов по ГОСТ Р 53228-2008 | I |
| 6 | Пределы допускаемой погрешности весов при поверке (в эксплуатации), мг, в интервалах взвешивания: от Min до 50 г (вкл.) св. 50 г | ± 0,5 (± 1,0) ± 1,0 (± 2,0) |
| 7 | Масса образца, г | 0,2 - 124 |
| 8 | Дискретность отсчета влажности, % | 0,001 |
| 9 | Пределы допускаемой абсолютной погрешности измерений влажности, %, в интервалах массы анализируемого образца: от 0,2 г до 10 г (вкл.) св. 10 г | ± 0,5 % ± 0,05 % |
| 10 | Температурный диапазон нагрева, °С | от 30 до 230 |
| 11 | Дискретность отсчета температуры, °С | 1 |
| 12 | Тип нагревательного элемента | галогенный/ инфракрасный/ темновой |
| 13 | Диапазон рабочих температур весов-влагомеров, °С | от 15 до 25 |
| 14 | Относительная влажность воздуха, % | от 25 до 85 (без конденсации) |
| 1 | 2 | 3 |
| Параметры электрического питания от сети переменного тока: | ||
| 15 | - напряжение, В | 230+25 |
| - частота, Гц | 50 ± 1 | |
| - потребляемая мощность, ВА | 450 | |
| 16 | Габаритные размеры (Ш*ВхД), мм | 240x177x380 |
| 17 | Масса весов-влагомеров, кг | 6,7 |
| 18 | Диаметр чашки для образца, мм | 100 |
Знак утверждения типа наносится графическим способом на табличку, закрепленную на корпусе весов-влагомеров и типографским способом на титульный лист Руководства по эксплуатации.
Комплектность средства измерений приведена в таблице 3. Таблица 3
| Наименование | Количество |
| 1 | 2 |
| Весы-влагомер | 1 шт. |
| Алюминиевая чашка для образца | 30 шт. |
| Подставка под чашку | 1 шт. |
| Держатель чашки | 1 шт. |
| Защитный экран | 1 шт. |
| Сетевой кабель | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки | 1 экз. |
методике поверки МП РТ 1740-2012 «Весы-влагомеры EM 120-HR, XM 60, XM 50. Методика поверки», утвержденной ГЦИ СИ ФБУ «Ростест-Москва» 20 апреля 2012 г.
Основное поверочное оборудование: гири классов Е2, F1 по ГОСТ OIML R 111-12009 «Государственная система обеспечения единства измерений. Гири классов E1, E2, F1, F2, M1, M1-2, M2, M2-3, M3. Часть 1. Метрологические и технические требования», соответствующие рабочим эталонам 1-го и 2-го разрядов по ГОСТ 8.021-2005 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы».
Методика выполнения измерений изложена в Руководстве по эксплуатации.
Нормативные документы, устанавливающие требования к весам-влагомерам EM 120-HR:
1. ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений
массы».
2. ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
Весы-влагомеры применяются вне сферы государственного регулирования обеспечения единства измерений.
