Весы-влагомеры XM 50, 51325-12

Назначение

Весы-влагомеры XM 50 (далее весы-влагомеры) предназначены для измерения массы и влажности твердых (сыпучих), пастообразных материалов и веществ, водных суспензий, а также массы сухого остатка или его процентного содержания.

Весы-влагомеры применяют в научно-исследовательских организациях, предприятиях промышленности и сельского хозяйства.

Описание

Принцип действия весов, встроенных в весы-влагомеры, основан на преобразовании деформации упругого элемента тензорезисторного датчика, возникающей под действием силы тяжести взвешиваемого груза, в электрический сигнал, изменяющийся пропорционально массе груза. Электрический сигнал поступает в блок управления, где преобразуется в цифровой сигнал. Результаты измерений выводятся на дисплей весов-влагомеров.

Принцип действия влагомеров, встроенных в весы-влагомеры, основан на высушивании образца (объекта измерений) нагревательным элементом по заданному режиму и измерении отношения массы воды, содержавшейся (испарившейся) в образце, к его общей массе.

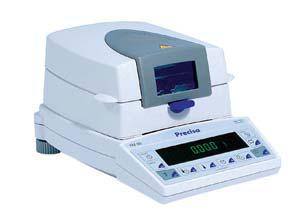

Конструктивно весы-влагомеры выполнены в едином корпусе и состоят из встроенных аналитических весов, нагревательного элемента (галогенного, инфракрасного или темнового), расположенного в крышке весов-влагомеров, блока управления и показывающего устройства, выполненного в виде вакуумно-люминесцентного дисплея. Передняя панель весов-влагомеров оснащена кнопками управления. На корпусе весов-влагомеров расположено устройство установки по уровню. Общий вид весов-влагомеров представлен на рисунке 1.

Весы-влагомеры непрерывно нагревают образец и измеряют его массу, а на дисплее отображается масса образца, изменяющаяся при испарении влаги, или количество испаренной влаги (по выбору оператора). Данные о массе образца до и после его нагрева поступают в блок управления, где происходит их преобразование, математическая обработка и вычисление влажности (массовой доли воды) образца. Полученные результаты измерений и вычислений выводятся на дисплей и могут отображаться на мониторе компьютера с другими статистическими данными.

Основные особенности весов-влагомеров:

- память для одного метода измерений, со всеми настройками параметров сушки;

-    три режима сушки: стандартный, быстрый, плавный;

-    условия анализа образца (режим нагрева, температура и продолжительность сушки) устанавливаются оператором;

-    отображение полученных результатов в различных единицах измерения: масса сухого остатка отображается в г, г/кг, % или специальных единицах ATRO (при работе с древесиной); содержание влаги в образце - в %, г, ATRO;

-    внешняя калибровка весов и температуры;

-    многоступенчатая защита параметров настройки и результатов измерений от несанкционированного изменения;

-    защита весов-влагомеров от кражи с помощью кодового замка;

-    автоматическая регистрация окончания измерения с помощью функции ADAPTSTOP;

-    вывод результатов измерений на дисплей в соответствии со стандартами GLP;

-    обновление программного обеспечения через Интернет;

-    возможность подключения интерфейса RS232 для соединения с принтером, компьютером и другими внешними устройствами.

Дополнительно в комплект поставки могут входить: стальные многоразовые и алюминиевые чашки для образца, стекловолоконный фильтр, калибровочный груз 50 г, датчик температуры типа К, комплект для калибровки температуры, принтер с кабелем и бумажным рулоном, кабель передачи данных RJ45, выносной индикатор (дисплей), устанавливаемый отдельно с кабелем, механический замок.

Программное обеспечение

Программное обеспечение весов-влагомеров «Precisa Gravimetrics AG» (далее - ПО) является встроенным и метрологически значимым. Версия ПО отображается на дисплее при подключении весов-влагомеров к сети электропитания.

Защита параметров настройки и результатов измерений от преднамеренных и непреднамеренных изменений обеспечивается с помощью идентификации пользователей, вход которых возможен при введении четырехзначного пароля. Метрологически значимые функции и доступ к удалению данных доступны только в режиме «admin».

Защита блока управления весов-влагомеров от несанкционированного доступа обеспечивается пломбой. Расположение пломбы приведено на рисунке 2.

В весах-влагомерах не предусмотрена защита от несанкционированной загрузки ПО.

В соответствии с пунктом 2.6 МИ 3286-2010 «Проверка защиты программного обеспечения и определение ее уровня при испытаниях средств измерений в целях утверждения типа» защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «В».

Таблица 1

Технические характеристики

Метрологические и технические характеристики весов-влагомеров приведены в таблице 2.

Таблица 2

Знак утверждения типа

Знак утверждения типа наносится графическим способом на табличку, закрепленную на корпусе весов-влагомеров и типографским способом на титульный лист Руководства по эксплуатации.

Комплектность

Комплектность средства измерений приведена в таблице 3.

Таблица 3

Поверка

осуществляется по методике поверки МП РТ 1740-2012 «Весы-влагомеры EM 120-HR, XM 60, XM 50. Методика поверки», утвержденной ГЦИ СИ ФБУ «Ростест-Москва» 20 апреля 2012 г.

Основное поверочное оборудование: гири классов Е2, F1 по ГОСТ OIML R 111-12009 «Государственная система обеспечения единства измерений. Гири классов E1, E2, F1, F2, M1, M1-2, M2, M2-3, M3. Часть 1. Метрологические и технические требования», соответствующие рабочим эталонам 1-го и 2-го разрядов по ГОСТ 8.021-2005 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы».

Сведения о методах измерений

Методика выполнения измерений изложена в Руководстве по эксплуатации.

Нормативные документы, устанавливающие требования к весам-влагомерам XM 50:

1.    ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений

массы».

2.    ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Рекомендации к применению

Весы-влагомеры применяются вне сферы государственного регулирования
