Вакуумметры ионизационные IGM400, IGM401, 51327-12

Назначение

Вакуумметры ионизационные IGM400, IGM401 (далее по тексту - вакуумметры) предназначены для измерений абсолютного давления негорючих газов.

Описание

Принцип действия вакуумметров основан на зависимости тока положительных ионов, образованных в результате ионизации молекул разреженного газа, от измеряемого давления.

Ионизационный преобразователь представляет собой электронную лампу с горячим катодом. Катоды могут быть изготовлены из иттрия с покрытием или из вольфрама. Под воздействием измеряемого давления электроны с накаленного катода устремляются к аноду и соударяются на своем пути с молекулами остаточных газов. Образовавшиеся при этом положительные ионы попадают на сетку, создавая ионный ток, пропорциональный давлению, который поступает на измерительный блок.

Конструктивно вакуумметр IGM401 выполнен в виде единого корпуса, в котором расположен измерительный ионизационный преобразователь с двойным катодом и измерительный электронный блок. Управление работой вакуумметра осуществляется с помощью кнопок, расположенных на его лицевой панели. Вакуумметр обеспечивает отображение информации об измерениях на встроенном дисплее. На корпусе вакуумметра установлены разъемы для вывода значений измеряемых параметров в аналоговом и цифровом (интерфейс RS485) виде.

В вакуумметре IGM400 измерительный преобразователь и измерительный блок выполнены в отдельных корпусах и соединены кабелем. В качестве измерительного блока могут применяться контроллеры В-Rax 3000/3100 или FlexRax 4000. Управление работой вакуумметра осуществляется с помощью контроллера, значения измеренного давления отображаются на дисплее контроллера.

Вакуумметры могут обеспечивать вывод значений измеряемых параметров в аналоговом виде и имеют два блокировочных реле.

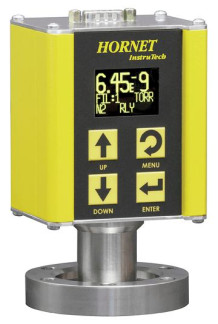

Внешний вид вакуумметров приведен на рисунках 1 и 2.

пЭШ

шгш

НОПШТ

IMG-40Q

InstrnTcch

Преобразователь измерительный IGM400

«£Ч 5-9.J-.

_ _    -1 ritbtW

« (30- 3 “750* г*”"*

>NST|ttjTtCH

3

ип

Контроллер В-Rax 3000/3100

Контроллер FlexRax 4000

Рисунок 2 - Вакуумметр IGM401 (преобразователь измерительный IGM401 в комплекте с контроллером В-Rax 3000/3100 или FlexRax 4000)

Программное обеспечение

Вакуумметры имеют встроенное программное обеспечение (ПО), разработанное изготовителем специально для решения задач управления работой вакуумметров. ПО выполняет следующие функции: выбор режима управления вакуумметром, режима отображение данных, единицы измерения давления, тока эмиссии; формирование выходных сигналов (аналогового и цифрового); передача данных, включение/выключение катодов, дегазации, реле блокировок для выключения прибора при превышении допустимого давления, передача данных и т.д.

Идентификационные данные встроенного ПО представлены в таблице 1.

Таблица 1

Влияние встроенного ПО вакуумметров учтено при нормировании метрологических характеристик. Уровень защиты ПО вакуумметров от преднамеренных или непреднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Технические характеристики

Диапазон измерений давления, Па    от 1,3-10-7 до 6,7 Пределы допускаемой относительной погрешности измерений давления, % ±25

Напряжение питания постоянного тока, В    от 20 до 28

Выходной аналоговый сигнал, В Потребляемая мощность, Вт, не более IGM401 IGM400

-    преобразователь измерительный

от 0 до 9

18

18

5

10

71х68х129

71х68х129

183х208х78

484х347х89

0,27

0,27

1,62

5,50

15000

8

от 0 до 40 95

от 84 до 106,7

-    контроллер

•    В-Rax 3000/3100

•    FlexRax 4000 Г абаритные размеры (длинахширинахвысота), мм, не более

IGM401 IGM400

-    преобразователь измерительный

-    контроллер

•    В-Rax 3000/3100

•    FlexRax 4000 Масса, кг, не более

IGM401 IGM400

-    преобразователь измерительный

-    контроллер

•    В-Rax 3000/3100

•    FlexRax 4000 Средняя наработка до метрологического отказа, ч Средний срок службы, лет Условия эксплуатации:

•    диапазон рабочих температур окружающего воздуха, °С

•    относительная влажность воздуха (без конденсации), %, не более

•    атмосферное давление, кПа

Знак утверждения типа

Знак утверждения типа наносится фотохимическим или другим способом на корпус вакуумметра (для мод. IGM400 - на корпус измерительного преобразователя и контроллера) в и типографским способом на титульный лист руководства по эксплуатации.

Комплектность

Преобразователь измерительный (для мод. IGM400)

-    1 шт.

-    1 шт.

-    1 шт.

-    1 шт.

-    1 шт.

-    1 экз.

Контроллер В-Rax 3000/3100 или FlexRax 4000 (для мод. IGM400)

Кабель соединительный (для мод. IGM400)

Вакуумметр (для мод. IGM401)

Блок питания PS501-A (для мод. IGM401)

Руководство по эксплуатации

Поверка

осуществляется по методике поверки МИ 140-89 «Рекомендация ГСИ. Вакуумметры. Методика поверки».

Сведения о методах измерений

Сведения о методе измерений приведены в руководстве по эксплуатации «Вакуумметры ионизационные IGM400, IGM401. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к вакуумметрам ионизационным IGM400, IGM401

1    ГОСТ 27758-88 «Вакуумметры. Общие технические требования»

2    ГОСТ 8.107-81 «ГСИ. Государственный специальный эталон и государственная пове-

8 3

рочная схема для средств измерений абсолютного давления в диапазоне 1-10 -1-10 Па».

3    Техническая документация компании «InstruTech, Inc.», США

Рекомендации к применению

выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
