Вакуумметры широкодиапазонные IGM402, 51329-12

Назначение

Вакуумметры широкодиапазонные IGM402 (далее по тексту - вакуумметры) предназначены для измерений абсолютного давления негорючих газов.

Описание

Принцип действия вакуумметра основан на зависимости тока положительных ионов, образованных в результате ионизации молекул разреженного газа, от измеряемого давления (для ионизационного преобразователя) и на зависимости теплопроводности разреженного газа от давления (для тепловых преобразователей).

В состав вакуумметра широкодиапазонного IGM402 входит ионизационный вакуумметр, конструктивно состоящий из встроенного ионизационного преобразователя, расположенного в одном корпусе с измерительным электронным блоком, и один или два внешних тепловых измерительных преобразователя, которые подключаются с помощью кабелей к соответствующим разъемам корпуса ионизационного вакуумметра.

Ионизационный измерительный преобразователь представляет собой электронную лампу с горячим катодом. Катоды могут быть изготовлены из иттрия с покрытием или из вольфрама. Под воздействием измеряемого давления электроны с накаленного катода устремляются к аноду и соударяются на своем пути с молекулами остаточных газов. Образовавшиеся при этом положительные ионы попадают на сетку, создавая ионный ток, пропорциональный давлению, который поступает на измерительный электронный блок ионизационного вакуумметра.

В тепловых измерительных преобразователях при изменении давления газовой среды изменяется ее теплопроводность, что приводит к изменению температуры тонкой нагретой проволоки (нити накала преобразователя). Проволока является плечом измерительной мостовой схемы. Изменение сопротивления этого плеча, вызванное изменением его температуры, приводит к разбалансу моста. При этом возникает электрический сигнал напряжения, пропорциональный давлению, который поступает на измерительный электронный блок ионизационного вакуумметра.

Вакуумметр широкодиапазонный IGM402 может обеспечивать вывод значений измеряемых параметров в аналоговом виде, имеет два блокировочных реле и оснащен цифровым интерфейсом RS485. Информация об измерениях отображается на встроенном дисплее ионизационного вакуумметра.

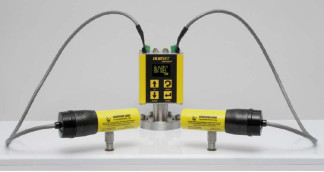

Внешний вид вакуумметра приведен на рисунке 1.

Программное обеспечение

Вакуумметры имеют встроенное программное обеспечение (ПО) «Hornet - Dual Convection Communications», разработанное изготовителем специально для решения задач управления работой вакуумметров. ПО выполняет следующие функции: выбор режима управления вакуумметром, режима отображение данных, единицы измерения давления, тока эмиссии; формирование выходных сигналов (аналогового и цифрового); передача данных, включение/выключение катодов ионизационного преобразователя, дегазации, реле блокировок для выключения прибора при превышении допустимого давления, и т.д.

Идентификационные данные встроенного ПО представлены в таблице 1.

Таблица 1

Информация о версии ПО доступна через меню ионизационного вакуумметра, входящего в состав вакуумметра широкодиапазонного IGM402.

Влияние встроенного ПО вакуумметров учтено при нормировании метрологических характеристик. Уровень защиты ПО вакуумметров от преднамеренных или непреднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Технические характеристики

,3-10-7 до 1,33-105

от 1,3-10-7 до 6,7 от 5-10-2 до 1-103

±25

±20 ±15 от 0 до 9 от 20 до 28 RS485 30

71х68х129

90,4х36х76,2

0,27

0,085

15000

8

от 0 до 40 95

от 84 до 106,7

Диапазон показаний, Па    от 1

Диапазон измерений давления, Па

•    ионизационного вакуумметра

•    теплового преобразователя

Пределы допускаемой относительной погрешности измерений давления, %

•    ионизационного вакуумметра

•    теплового преобразователя в диапазоне от 5-10" до 1 Па

в диапазоне свыше 1 до 1-10 Па Выходной аналоговый сигнал, В Напряжение питания постоянного тока, В Цифровой интерфейс Потребляемая мощность, Вт, не более

Г абаритные размеры (длинахширинахвысота), мм, не более

•    ионизационного вакуумметра

•    теплового преобразователя Масса, кг, не более

•    ионизационного вакуумметра

•    теплового преобразователя

Средняя наработка до метрологического отказа, ч Средний срок службы, лет Условия эксплуатации:

•    диапазон рабочих температур окружающего воздуха, °С

•    относительная влажность воздуха (без конденсации), %, не более

•    атмосферное давление, кПа

Знак утверждения типа

Знак утверждения типа наносится фотохимическим или другим способом на корпус ионизационного преобразователя вакуумметра и типографским способом на титульный лист руководства по эксплуатации.

Комплектность

Вакуумметр ионизационный Преобразователь измерительный тепловой Кабель соединительный Руководство по эксплуатации

1 шт.

1 или 2 шт. 1 или 2 шт. 1 экз.

Поверка

осуществляется по методике поверки МИ 140-89 «Рекомендация ГСИ. Вакуумметры. Методика поверки».

Сведения о методах измерений

Сведения о методе измерений приведены в руководстве по эксплуатации «Вакуумметр широкодиапазонный IGM402. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к вакуумметрам широкодиапазонным IGM402

1    ГОСТ 27758-88 «Вакуумметры. Общие технические требования»

2    ГОСТ 8.107-81 «ГСИ. Государственный специальный эталон и государственная пове-

8 3

рочная схема для средств измерений абсолютного давления в диапазоне 1-10- -1-10 Па».

3    Техническая документация компании «InstruTech, Inc.», США

Рекомендации к применению

выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством РФ обязательным требованиям.
