Расходомеры электромагнитные TIDALFLUX 4300, 51335-12

Назначение

Расходомеры электромагнитные TIDALFLUX 4300 предназначены для измерения объёмного расхода и объёма воды и других электропроводящих жидкостей в полностью или частично заполненных трубопроводах.

Описание

Принцип работы расходомеров электромагнитных TIDALFLUX 4300 основан на законе электромагнитной индукции. Два измерительных электрода расположены в нижней части измерительной трубы, на высоте примерно 10 % от внутреннего диаметра трубы, для обеспечения надежного измерения при уровне заполнения не менее 10 %. Сигнал снимается с электродов и передается в конвертер, где происходит его обработка.

Расходомер электромагнитный TIDALFLUX 4300 является электромагнитным расходомером со встроенной ёмкостной системой измерения уровня. Область заполнения рассчитывается при помощи запатентованной ёмкостной системы измерения уровня, которая встроена в футеровку измерительной трубы. Необходимый для этого электронный модуль размещается в компактном корпусе, смонтированном непосредственно на верхней части первичного преобразователя. Этот электронный модуль соединяется с удаленным конвертором сигнала IFC-300 посредством цифровой линии связи.

Расходомеры электромагнитные TIDALFLUX 4300 состоят из двух частей: первичного преобразователя TIDALFLUX 4000 и конвертера сигналов IFC 300, которые разнесены на некоторое расстояние (разнесенное исполнение).

Первичный преобразователь состоит из металлической трубы, на внутреннюю поверхность которой нанесена футеровка, выполненная из непроводящего электрический ток материала. В нижней части футеровки герметично закреплены электроды. Для формирования магнитного поля, поверх измерительной трубы размещена многосекционная обмотка возбуждения.

Первичные преобразователи TIDALFLUX 4000 имеют фланцевую конструкцию. Измерительная труба выполнена из нержавеющей стали, футеровка - из полиуретана, электроды

- из хастеллоя.

Конвертер сигналов IFC 300 представляет собой отдельный электронный блок, предназначенный для обработки измерительной информации, а также для питания первичного преобразователя расхода, отображения измерительной информации на жидкокристаллическом дисплее, а так же преобразования её в виде нормированных сигналов (токовых и/или частотноимпульсных).

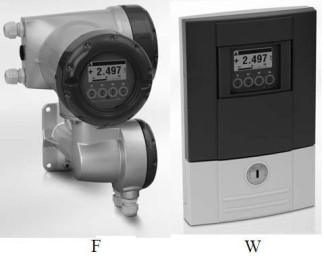

Конвертеры сигналов выпускаются в следующих исполнениях:

F - Разнесенное исполнение. Конвертер сигналов изготовлен в корпусе полевого исполнения и соединен с первичным преобразователем сигнальным кабелем.

W - Разнесенное исполнение. Конвертер сигналов изготовлен в корпусе для настенного монтажа и соединен с первичным преобразователем сигнальным кабелем.

Расходомеры электромагнитные TIDALFLUX 4300 имеют аналоговые и частотноимпульсные выходы, магнитные сенсоры, смарт-систему, протокол HART.

Пломбировка расходомеров электромагнитных TIDALFLUX 4300 не предусмотрена.

Программное обеспечение

Уровень защиты ПО СИ от непреднамеренных и преднамеренных изменений соответствует уровню «С», согласно МИ 3286-2010.

Идентификационные данные программного обеспечения (ПО) конвертеров сигналов IFC 300 приведены в таблице 1.

Таблица 1.

Технические характеристики

Условные диаметры, Ду, мм    от 200 до 1600.

Диапазон скоростей потока, м/с

-    при полностью заполненном трубопроводе    от 0,5 до 12 м/с;

-    при частично заполненном трубопроводе    от 1 до 4,5 м/с. Минимальный уровень заполнения, % от Ду 10.

Диапазоны измерений расхода приведены в таблице 2.

Таблица 2.

Внутренний диаметр может незначительно отличаться от диаметра условного прохода.

*

Электропроводность измеряемой жидкости, мкСм/см Температура измеряемой среды, °С Допустимое содержание твёрдых частиц, % от объёма Допустимое содержание газа, % от объёма Рабочее давление, МПа, не более Температура окружающей среды, °С

от 50 до 5000. от минус 5 до плюс 60. не более 70. не более 5.

1,0.

от минус 25 до плюс 65.

Примечание: 1. Qi и Qmax - измеренный и максимальный расходы прибора, соответственно.

2.    Указанная точность гарантируется при наклоне первичного преобразователя не более чем на 1 % от горизонта.

3.    В скобках указано значение пределов допускаемой относительной погрешности измерений расхода при проведении поверки расходомера имитационным методом с помощью устройства «МАОСНЕСК VERIFICATOR».

Минимальная длина прямого участка трубопровода

-    до расходомера

-    после расходомера Категория пылевлагозащиты Напряжение питания переменного тока, В

-    стандартно

-    опционально

Потребляемая мощность, Вт, не более Г абаритные размеры (ДхШхВ), мм

-    конвертер сигналов IFC-300F

-    конвертер сигналов IFC-300W

-    первичный преобразователь TIDALFLUX 4000 Масса составных частей расходомера, кг, не более

-    конвертер сигналов IFC-300F

-    конвертер сигналов IFC-300W

-    первичный преобразователь TIDALFLUX 4000 не менее 5 и не более 10- Ду; не менее 3Ду.

IP66 / IP67 (IP68 - опционально).

от 190 до 240 (50 - 60 Гц);

24 (50 - 60 Гц).

14.

277x202x296;

198x138x299;

(350 - 1600)x(340 - 1830)x(473 - 1991).

5,7;

2,4;

от 40 до 1659.

Знак утверждения типа

наносится на корпус конвертера сигналов при помощи наклейки и титульный лист руководства по эксплуатации типографским способом.

Комплектность

В комплект поставки входит:

-    Расходомер в соответствии с заказом..................................................................... 1 шт.

-    Упаковка....................................................................................................... 1 шт.

-    Руководство по эксплуатации............................................................................ 1 шт.

-    Методика поверки........................................................................................... 1 шт.

Поверка

осуществляется по документу МП РТ 1762-2012 «ГСИ. Расходомеры электромагнитные TIDALFLUX 4300. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» от 25 июня 2012 г.

При поверке применяются следующие средства измерения:

- установка поверочная с диапазоном расхода от 0,1 до 1000 м /ч, пределы основной погрешности не более ±0,05 %.

ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;

ГОСТ 28723-2005 «ГСИ. Расходомеры скоростные электромагнитные и вихревые. Общие технические требования и методы испытаний».

ГОСТ Р 8.470-1985 «ГСИ. Государственная поверочная схема для средств измерений объёма жидкости».

Техническая документация фирмы «KROHNE Altometer B.V.», Нидерланды.

Рекомендации к применению

Осуществление торговли и товарообменных операций.

Заявитель

ООО «КРОНЕ Инжиниринг», Россия

443532, Самарская обл., Волжский р-н, п. Стромилово;

тел.: (846)993-60-34, (846)377-44-22; http://www.krohne.ru.
