Газоанализаторы ГИАЦИНТ-МК, 51336-12

Назначение

Газоанализаторы “ГИАЦИНТ-МК” предназначены для измерения объемной доли кислорода (ОДК) в кислород-азотных и кислород-аргонных газовых смесях при контроле и регулировании технологических процессов на воздухоразделительных установках, при контроле готовой продукции.

Описание

Принцип действия газоанализатора основан на диффузионном амперометрическом методе измерений концентрации кислорода с применением высокотемпературной твердоэлектролитной ячейки на основе окиси циркония.

Г азоанализатор является промышленным, одноканальным прибором непрерывного действия с цифровым отсчетом.

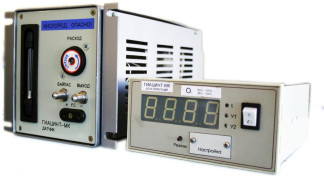

Конструктивно газоанализатор состоит их двух частей -датчик и блок измерений, соединяемых с помощью кабеля.

Технические характеристики

1.    Газоанализатор имеет диапазоны измерений ОДК 80-100 и 98-100%.

2.    Газоанализатор имеет для каждого диапазона измерений унифицированный выходной сигнал 4-20 мА.

3.    Пределы допускаемой основной абсолютной погрешности газоанализатора в диапазоне 80100% не более ±0,5%, в диапазоне измерений 98-100% не более ±0,1%.

4.    Пределы допускаемой дополнительной погрешности, вызванная изменением температуры окружающего воздуха на каждые 10°С в диапазоне рабочих условий - не более 0,8Дд.

5.    Изменение показаний в течение 24 ч непрерывной работы на одной и той же газовой смеси

- не более 0,5Дд.

6.    Время установления показаний не более 60 с.

7.    Срок службы - не менее 10 лет.

8.    Средняя наработка на отказ - не менее 20000 ч.

9.    Масса и габаритные размеры не более:

-    блока измерений 1 кг, 80x160x200 мм;

-    датчика 4,5 кг, 140x157x330 мм.

10.    Параметры электропитания - от сети 220 В, 50 Гц.

11.    Потребляемая мощность не более 150 Вт.

12.    Давление анализируемого газа на входе в газоанализатор от 50 до 600 кПа (от 0,5 до 6 кгс/см ).

13.    Условия эксплуатации:

-    температура окружающего воздуха от плюс 5 до плюс 50°С;

-    атмосферное давление от 84 до 106,7 кПа;

-    относительная влажность окружающего воздуха от 0 до 80% при температуре до плюс 35 °С.

Знак утверждения типа

Знак утверждения типа наносится на переднюю панель датчика и блока измерений методом сеткографии и в эксплуатационную документацию методом ксерокопирования.

Комплектность

В комплект поставки газоанализатора входит:

-    датчик;

-    блок измерений;

-    комплект монтажных частей;

-    комплект принадлежностей;

-    комплект запасных частей;

-    Руководство по эксплуатации 5К1.552.059 РЭ;

-    Методика поверки 5К1.552.059 ДП.

Поверка

осуществляется по методике поверки 5К1.552.059 ДП, утвержденной ГЦИ СИ 30.09.2011г. Определение погрешности измерения ОДК газоанализатором производится:

-    на диапазоне 80-100% с помощью ПГС-ГСО (80-85)% и (90-95)% с абсолютной погрешностью аттестации ±0,2%:;

-    на диапазоне 98-100% с помощью ПГС-ГСО (98,0-98,4)%, (98,2-99,2)%, (99,3-99,7)% с абсолютной погрешностью аттестации ±0,04%.

ПГС-ГСО - поверочные газовые смеси кислород-азот или кислород-аргон ТУ 16-2956-92. Сведения о методиках (методах) измерений

Сведения о методах измерений объемной доли кислорода приведены в руководстве по эксплуатации 5К1.552.059 РЭ.

Нормативные и технические документы, устанавливающие требования к газоанализаторам “ГИАЦИНТ-МК”

ГОСТ 8.578-2008 “ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах”.

Газоанализатор ГИАЦИНТ-МК. Технические условия ТУ 4215-050-14464306-2011. Газоанализатор ГИАЦИНТ-МК. Методика поверки 5К1.552.059 ДП.

Газоанализатор ГИАЦИНТ-МК. Руководство по эксплуатации 5К1.552.059 РЭ.

Рекомендации к применению

-    при осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта;

-    при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
