| Номер в госреестре | 51340-12 |
| Наименование СИ | Расходомеры-счетчики электромагнитные |
| Обозначение типа СИ | ПРЭТ-01 |
| Изготовитель | ООО "Теплотрон", г.С.-Петербург |
| Год регистрации | 2012 |
| Срок свидетельства | 02.10.2017 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |

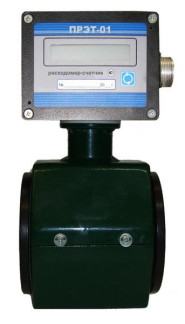

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Расходомеры-счётчики электромагнитные ПРЭТ-01 Назначение средства измерений
Расходомеры-счётчики электромагнитные ПРЭТ-01 (далее расходомеры) предназначены для непрерывных измерений объемных расходов и объемов питьевой, технической, теплофикационной воды и конденсата водяного пара в системах водо- и теплоснабжения, а также других электропроводящих жидкостей в трубопроводах с Ду от 15 до 100 мм для учета воды в системах сбора данных, контроля и управления технологическими процессами, а также в составе теплосчетчиков.
Расходомеры состоят из полнопроходного электромагнитного первичного преобразователя расхода (НИР) и измерительного блока (ИБ), объединенных в моноблок.
Принцип работы расходомеров основан на явлении электромагнитный индукции. При прохождении электропроводящей жидкости через магнитное поле в ней, как в движущемся проводнике, наводится ЭДС, пропорциональная скорости жидкости. ЭДС снимается двумя электродами, расположенными диаметрально противоположно в одном поперечном сечении трубы расходомера. Сигнал от электродов экранированными проводами подается на вход измерительного блока, обеспечивающего его дальнейшую обработку.
Расходомеры могут поставляться потребителю в вариантах комплектации, которые различаются:
По конструктивному исполнению:
- с фланцевым присоединением;
- с бесфланцевым (байонетным или резьбовым) присоединением.
По конструктивному исполнению ИБ:
-ИБ с дисплеем (базовый вариант);
-ИБ без дисплея (по заказу).
Расходомеры обеспечивают представление результатов измерений в следующей форме:
- выходной частотный сигнал прямоугольной формы с программируемой частотой прямо пропорциональной расходу;
- выходной числоимпульсный сигнал с программируемым весовым коэффициентом (л/имп);
- отображение на дисплее измеренных значений объемного расхода, объема (для исполнения с дисплеем);
- последовательный интерфейс Я8-232С, который используется изготовителем в технологических целях.
В расходомерах, ИБ которых по конструктивному исполнению выполнены с двухстрочным жидкокристаллическим дисплеем, информация о результатах измерений выводится в виде представленном на рисунке 1.
На дисплее расходомера отображаются значения накопленного объёма (м3) и текущего
3
объёмного расхода (м3/ч).
Оу,м3/ч ХХ,ХХХ V1, м3 ХХХХ,ХХХ
Рисунок 1
1-оттиск клейма поверителя;
Места пломбирования расходомеров приведены на рисунке 4:
7
2-оттиск клейма изготовителя;
3-оттиск клейма инспектора. Рисунок 4.
Программное обеспечение (далее-ПО ) у всех исполнений одной версии.
Задачей микропрограммы расходомеров является обеспечение непрерывных измерений сигналов от ППР, обработка измерительной информации и вывод результатов измерений на дисплей (накопленный объём, текущий объёмный расход), а также в виде выходных частотных сигналов прямоугольной формы с программируемой частотой прямо пропорциональной расходу, либо числоимпульсных сигналов с программируемым весовым коэффициентом.
Программа, реализуемая расходомером, защищена от несанкционированного доступа к настройкам при помощи пломбирования и паролями входа в программы изменения настроек.
Идентификационные параметры ПО приведены в таблице 1.
Таблица 1
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| Микропрограмма ПРЭТ-01 | PRET_01.hex | 1.00 | 5562a5536315be04edb 74491bf37b9f5 | MD5 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений "С" по
Расходомеры обеспечивают измерения объёмных расходов или объемов измеряемой среды в диапазоне:
- от Gm^/400 до Ошах, м /ч - исполнение 1;
- от Gmx/200 до Gmx, м /ч - исполнение 2;
- от Gm^/100 до Git^, м3/ч - исполнение 3; где Gm^ - наибольший измеряемый расход.
Значения измеряемых расходов, в зависимости от Ду расходомеров и исполнения приведены в таблице 2.
Таблица 2
| Параметр | Диамет | р условного прохода (Д | у), мм | ||||||||
| 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |||
| Расход наименьший Gmin, м /ч | Ис- полне ние | 1 | 0,016 | 003 | 0,045 | 0,073 | 0,113 | 0,175 | 0,3 | 0,45 | 0,7 |
| 2 | 0,032 | 0,06 | 0,09 | 0,15 | 0,23 | 0,35 | 0,6 | 0,9 | 1,4 | ||
| 3 | 0,064 | 0,12 | 0,18 | 0,29 | 0,45 | 0,7 | 1,2 | 1,8 | 2,8 | ||
| Расход наибольший G™^ м3/ч | 6,4 | 12 | 18 | 29 | 45 | 70 | 120 | 180 | 280 | ||
| Масса, кг, не более | 5 | 6 | 7 | 9 | 10 | 11 | 15 | 18 | 23 | ||
Пределы допускаемой относительной погрешности расходомеров при измерениях объем-
ного расхода и объема в зависимости от значений расхода:
± 1,5 % для 0,04Gmax £Gi £Gmax
± 2,0 % для Gmin £Gi < 0,04Gmax.
Давление измеряемой среды в зависимости от конструктивного исполнения ППР от 0,1 до 1,6 МПа или от 0,1 до 2,5 МПа.
Диапазон температур измеряемой среды от 1 до 150 °С.
Удельная электрическая проводимость измеряемой среды в пределах от 10 до 10 См/м.
Диапазон температур окружающего воздуха от плюс 5 до плюс 50 °С.
Напряжение питания осуществляется от источника постоянного тока с напряжением (24±3,6 )В.
Потребляемая электрическая мощность от источника постоянного тока мощность не более 4 В А.
Частотно- импульсные выходы - пассивные цепи, представляющие собой оптопары с транзисторными ключами на выходе. Постоянное напряжение, подаваемое на пассивные выходы от +5 до +12 В при токе до 20 мА.
Максимальное программируемое значение выходной частоты расходомера fmax , соответствующей Gmax ( м3/ч) - 5 кГц.
Г абаритные размеры расходомеров с фланцевым присоединением приведены в таблице 3. Таблица 3
| Dy, мм | Г абаритные размеры, мм , не более | ||
| Ширина | Длина | Высота | |
| 15 | 95 | 150 | 200 |
| 20 | 105 | 150 | 205 |
| 25 | 115 | 200 | 210 |
| 32 | 135 | 200 | 220 |
| 40 | 145 | 200 | 225 |
| 50 | 160 | 200 | 232 |
| 65 | 180 | 250 | 240 |
| 80 | 195 | 250 | 277 |
| 100 | 215 (230) | 250 | 300 |
| Примечание- Размеры в скобках для Ру=2,5 МПа. | |||
| Оу, мм | Г абаритные размеры, мм , не более | ||
| Ширина | Длина | Высота | |
| 15 | 102 | 115 | 209 |
| 20 | 102 | 115 | 209 |
| 25 | 102 | 115 | 209 |
| 32 | 102 | 115 | 209 |
| 40 | 102 | 115 | 209 |
| 50 | 102 | 115 | 209 |
Средняя наработка на отказ должна быть не менее 40000 часов Средний срок службы не менее 12 лет.
наносится на корпус расходомера с помощью этикетки, изготовленной методом трафаретной печати на самоклеящемся водомаслостойком материале, и на титульный лист паспорта типографским способом.
Таблица 5
| Наименование и условное обозначение | Кол., шт. | Примечание |
| Расходомер-счетчик электромагнитный ПРЭТ-01 | 1 | В соответствии с заказом |
| Комплект монтажных частей | 1 | В соответствии с договором поставки |
| Источник питания постоянного тока с номинальным напряжением 24В | 1 | В соответствии с договором поставки |
| Паспорт. ТПТ 52830.001 ПС | 1 | |
| Руководство по эксплуатации. ТПТ 52830.001 РЭ | 1 | |
| Методика поверки. ТПТ 52830.001 МП | 1 | В соответствии с договором поставки |
осуществляется по методике "ГСИ. Расходомеры-счётчики электромагнитные ПРЭТ-01. Методика поверки", ТПТ 52830.001 МП, утвержденной ГЦИ СИ ФГУП "ВНИИМС" в июле 2012 г.
Основное поверочное оборудование Таблица 6
| Наименование | Основные технические характеристики | Тип рекомендуемого оборудования | |
| пределы измерений | погрешность | ||
| 1 Установка поверочная расходомерная | от 0,016 до 280 м3/ч | ± 0,5 % | |
| 2 Вольтметр универсальный | от 0 до 300 В | ± 1 % | В7-46/1 |
| 3 Частотомер электронно-счетный | Диапазон измеряемых частот по входу А, Гц: 0.005 - 150^ 106; относительная погрешность при измерении частоты и периода: 5f,T =(10-8+ 10-9/Тсч + |бзап | ); где тсч - установленное время счета прибора; 5зап - погрешность запуска; | Ч3-64/1 | |
| Наименование | Основные технические характеристики | Тип рекомендуемого оборудования | |
| пределы измерений | погрешность | ||
| для частоты входного сигнала f вх = 10 кГц (10-9/Тсч + |5зап | ) = 10-6 | |||
| 4 Осциллограф | Погрешность ± 3 %; полоса п | ропускания: 0-50 МГц | С1-34 |
| 5 ПК | IBM PC совместимый | ||
изложены в руководстве по эксплуатации ТПТ 52830.001 РЭ.
Нормативные и технические документы, устанавливающие требования к расходомерам-счётчикам электромагнитным ПРЭТ-01:
1 ГОСТ Р 52931-2008. Изделия ГСП. Общие технические условия.
2 ГОСТ 28723-90. Расходомеры скоростные, электромагнитные и вихревые. Общие технические требования и методы испытаний.
3 ГОСТ 8.145-75 Государственная система обеспечения единства измерений. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений объемного расхода жидкости в диапазоне от 3 • 10-6 до 10 м3/с.
4 ТУ 4218-001-38152830-2012 Расходомеры-счётчики электромагнитные ПРЭТ-01. Технические условия.
выполнение торговых и товарообменных операций.
