Колонки топливораздаточные SK-FDN мод. SK10, SK22, SK52, SK65 и SK66, 51341-12

Назначение

Колонки топливораздаточные SK-FDN, модификации SK10, SK22, SK52, SK65 и SK66 (далее - колонка) предназначены для измерений объема различных видов топлива (бензин, дизельное топливо), выдаваемого в топливные баки автотранспортных средств и тару потребителя в режиме самообслуживания.

Описание

Принцип действия колонок состоит в следующем: топливо из резервуара при помощи насоса с газоотделителем через обратный клапан, фильтр поступает в измеритель объема поршневого типа, далее через электромагнитный клапан, раздаточный рукав с пистолетом выдается в бак транспортного средства или тару потребителя.

В колонках реализован прямой метод измерения объема топлива измерителем объема поршневого типа, проходящего через колонку, в единицах объема.

При протекании топлива через измеритель объема поршневого типа возникает разность давлений на его входе и выходе, под действием которого поршень совершает возвратнопоступательное движение, топливо при этом вытесняется из измерительной камеры.

Поступательное движение поршней вместе с кулисами преобразуется во вращательное движение коленчатого вала, которое через соединительную муфту передается на вал датчика импульсов.

Вращательное движение вала датчика преобразуется в последовательность электрических импульсов, поступающих в электронное устройство (электронно-вычислительное устройство), в котором они преобразуются в измеряемый объём, передаваемый далее через интерфейс RS485 в цифровом коде (протокол SANKI 90V или АЗТ 2,0).

Задание дозы топлива и включение колонок производит оператор на пульте, находящемся непосредственно на колонке, или с пульта дистанционного управления.

Колонки осуществляют выдачу топлива, измерение, индикацию его объема и расчет стоимости выданного топлива. Сброс показания разового учета выданного объема топлива в нулевое положение производится автоматически при снятии раздаточного пистолета с колонки.

Колонки имеют 5 модификаций (SK10, SK22, SK52, SK65 и SK66), отличающихся друг от друга дизайном, номинальным расходом топлива, количеством вида топлива от одного до пяти, числом раздаточных рукавов, числом одновременно обслуживаемых потребителей, а также наличием или отсутствием насоса в составе колонки. При наличии насоса в составе колонки обозначение имеет последнюю букву Z, а при отсутствии насоса в составе колонки, применяется погружной насос в резервуаре, в этом случае обозначение имеет последнюю букву Q. Модификация SK22 изготавливается только без насоса в составе колонки.

Колонки состоят из следующих основных элементов:

-    измеритель объема поршневого типа FM-500, изготовитель Windbell, КНР;

-    датчик импульсов BMQ-7A, изготовитель Beijing Dehuizhong Technology Co., Ltd, КНР;

-    блок электроники ZBI, изготовитель Beijing Sanki Petroleum Technology Co., Ltd, КНР;

-    электромагнитный клапан DV1050, изготовитель Zhejiang Chunhui intelligence control Share Co., Ltd, КНР;

-    электродвигатель топливного насоса YBSL8024, изготовитель Shenyang Qiangwei Motor Co., Ltd, КНР;

-    моноблок насосный с фильтрами грубой очистки, газоотделителем и обратным клапаном GP-50, изготовитель Windbell, КНР;

-    фильтр тонкой очистки DJ0810A, изготовитель Zhengzhou Dinly Filter Co., Ltd, КНР, размер ячеек 60 мкм, плотность ячеек 280 ячеек на кв. дюйм;

-    раздаточный кран (пистолет) XIDE-80, изготовитель Maide Machine Co., Ltd, КНР с раздаточным рукавом.

Условное обозначение колонок при заказе SK-ХХХХХХХХ:

SK XX X X X X X X

— Код материнской платы в электронно-вычислительном устройстве, B - материнская плата типа ZBI..

- Количество постов.

_ Количество нефтепродуктов.

Количество раздаточного рукавов.

Код измерителя объема F - измеритель объёма FM-500.

Тип гидравлики: Z - всасывающий тип; Q - напорный тип.

Обозначение модификации колонки: 10, 22, 52, 65, 66.

--SK-FDN - Тип колонки по коду изготовителя.

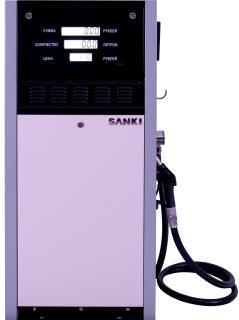

Внешний вид колонок показан на рисунках 1 - 5.

Схема пломбировки показана рисунках 6-8. Пломба с оттиском клейма поверителя устанавливается на измерителе объема поршневого типа и на крышке электронновычислительного устройства.

Программное обеспечение

Обработка сигналов в колонке, выполняется с помощью программного обеспечения (ПО). Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню С в соответствии с МИ 3286-2010.

Номинальный расход, л/мин, ±10 %........................................................................................50

Наименьший расход, л/мин, не более ........................................................................................ 5

Минимальная доза выдачи, л, не более.......................................................................................2

Пределы допускаемой основной относительной погрешности

при температуре окружающей среды и топлива (20±5) °С, % .........................................±0,25

Дополнительная относительная погрешность при изменении температуры от (20±5) °С, в пределах температур окружающей среды и топлива от минус 40

до плюс 50 °С, %, не более:...................................................................................................±0,25

Верхний предел показаний указателя разового учета отсчетного устройства:

-    выданного объема топлива, л .........................................................................................9999,99

-    цены 1 л топлива, руб..........................................................................................................99,99

-    стоимости выданного объема топлива, руб.................................................................. 9999,99

Верхний предел показаний указателя суммарного учета выданного

объема топлива, л.............................................................................................................9 999 999

Цена деления указателя разового учета:

-    выданного топлива, л.............................................................................................................0,01

-    стоимости, руб.........................................................................................................................0,01

-    цены, руб.................................................................................................................................0,01

Цена деления указателя суммарного учета, л.............................................................................1

Диапазон температуры окружающего воздуха, оС...............................от минус 40 до плюс 50

Электрическое питание от сети переменного тока, кроме модификации SK22:

-    напряжением, В............................................................................................... 380 (+10%; -15%)

-    частотой, Гц...........................................................................................................................50±1

Электрическое питание постоянным током модификации SK22, В..........................12 или 24

Потребляемая мощность, В А, не более:

-    электронно-вычислительным устройством.......................................................................... 800

-    электродвигателем насоса.....................................................................................................750

Количество раздаточных рукавов, шт., не более .....................................................................10

Длина раздаточного рукава, м, не менее......................................................................................4

Средний срок службы, лет......................................................................................................... 12

Таблица 2 - Технические характеристики колонок в зависимости от исполнения

Колонки предназначены для эксплуатации при температуре окружающего воздуха от минус 40 оС до плюс 50 оС и относительной влажности от 30 % до 100 % и температуре топлива от плюс 35 оС до минус 40 оС для бензина и от плюс 50 оС до минус 40 оС (или до температуры помутнения или кристаллизации) для дизельного топлива и керосина.

Знак утверждения типа

наносится на титульные листы эксплуатационной документации типографским способом и на маркировочную табличку колонки фотолитографии.

Комплектность

1    Колонка (исполнение по заказу)

-    1 шт.

-    1 комплект

-    1 комплект

-    по 1 экз.

2    Запчасти и принадлежности

3    Эксплуатационная документация на колонку

4    Эксплуатационная документация на принадлежности

Поверка

осуществляется по документу МИ 1864-88 «Рекомендации ГСИ. Колонки топливораздаточные. Методика поверки».

Основное поверочное оборудование:

-    при первичной поверке - мерники 2-го разряда вместимостью 2, 10, 50, 100 и 200 л с основной относительной погрешностью не более ± 0,08 % по ГОСТ 8.400-80;

-    при периодической поверке - мерники 2-го разряда вместимостью 2, 10, 50, 100 и 200 л с основной относительной погрешностью не более ± 0,1 % по ГОСТ 8.400-80.

Сведения о методах измерений

изложены в руководствах по эксплуатации на колонки.

Нормативные и технические документы, устанавливающие требования к колонкам топливораздаточным SK-FDN

1    ГОСТ 9018-89 «Колонки топливораздаточные. Общие технические условия».

2    ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости».

3    МИ 1864-88 «Рекомендации. ГСИ. Колонки топливораздаточные. Методика поверки».

4    Техническая документация Beijing Sanki Petroleum Technology Co., Ltd, КНР.

Рекомендации к применению

осуществление торговли и товарообменных операций.
