Анализаторы кислорода XMO2, APX, 51349-12

Назначение

Анализаторы кислорода ХМО2, АРХ (далее - анализаторы) предназначены для непрерывного измерения содержания кислорода в газовых смесях.

Описание

Принцип действия анализаторов кислорода основан на использовании свойства термомагнитной конвекции, возникающей в магнитном поле при подогреве парамагнитного газа. Конвективные потоки, возникающие вокруг чувствительного элемента, изменяют его сопротивление, что служит мерой содержания кислорода в газовой смеси.

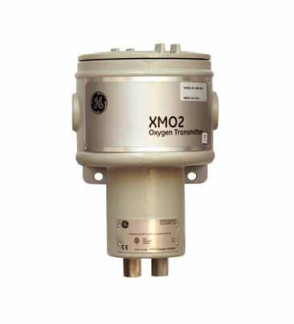

Конструктивно анализатор состоит из измерительного блока XMO2 с узлом соединения с системой пробоотбора, и показывающего прибора TMO2D/XDP (опционально). Показывающие приборы TMO2D/XDP имеют двойной аналоговый (4-20) мА выход и предупредительные сигналы (две установки). Анализаторы XMO2 имеют встроенный микропроцессор для задания режимных параметров, градуировки, обработки измерительной информации и передачи ее на внешние устройства. Встроенный в ХМО2 микропроцессор позволяет осуществлять автоматическую компенсацию изменений свойств фонового газа и/или давления, повышает быстродействие преобразователя за счет специального программного обеспечения.

Анализаторы АРХ состоят из измерительного и электронного блоков, которые монтируются на общей плите. Конструкция «мост в мосте» измерительного блока позволяет учитывать изменение состава фонового газа. В приборе реализована расширенная компенсация фонового газа.

Анализаторы дополнительно могут комплектоваться устройствами пробоподготовки.

Анализаторы имеют обычное и взрывозащитное исполнение, тип взрывозащиты IExdIICT6.

Анализаторы кислорода XMO2, APX имеют взрывозащищенное исполнение, тип взрывозащиты 1ExdIICT6 X.

Вторичные преобразователи типа XDP имеют взрывозащищенное исполнение тип взрывозащиты 1ExdIICT6.

Программное обеспечение

Идентификационные данные программного обеспечения

Таблица 1

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню:

- "С" - метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений в соответствии с МИ 3286-2010.

Влияние программного обеспечения анализаторов учтено при нормировании метрологических характеристик.

Технические характеристики

Диапазон измерений объемной доли (минимальный/максимальный), %:

от 0 до 1/от 0 до 100; от 80 до 100; от 90 до 100

от 0 до 2/от 0 до 25

± 5 ± 3

- XMO2

-    APX

Пределы допускаемой основной приведенной (к диапазону измерений) погрешности анализатора ХМО2 (5пр), %:

-    в диапазоне об. доли до 10 %

-    в диапазоне об. доли св.10 %

Пределы допускаемой абсолютной основной погрешности, об.доля (А), %:

-    ХМО2 в диапазоне объемной доли от 80 % до 100 %;

от 90 % до 100 %:

-    АРХ

Пределы дополнительной погрешности от изменения температуры ок ружающей среды на каждые 10 оС, %, доля основной погрешности:

Потребляемая мощность, Вт, не более

± 0,2 40

Габаритные размеры, мм, не более:

-    XMO2

242х145;

133х229х235

690х460х260

измерительный блок (высота х диаметр) электронный блок

-    APX

Масса, кг, не более:

-    XMO2

измерительный блок электронный блок

4,5

6,8

15

-    APX

Условия эксплуатации:

»-»    о/"ч

-    температура окружающей среды, С

XMO2 APX

от минус 20 до плюс 40 от минус 20 до плюс 35 до 95

-    относительная влажность, %, не более

Знак утверждения типа

Знак утверждения типа может быть нанесен на лицевую панель прибора и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Газоанализатор XMO2 в составе:

-    измерительный блок XMO2,

-    электронный блок: ТМО2D(XDP).

Кабели.

Газоанализатор APX в составе:

-    измерительный блок,

-    электронный блок.

Армированный кабель.

Г азовые соединения.

Монтажная плита.

Руководство по эксплуатации.

Методика поверки.

Поверка

осуществляется по документу МП 51349-12 "Инструкция. Анализаторы кислорода XMO2, APX. Методика поверки", разработанному и утвержденному ГЦИ СИ ФГУП "ВНИИМС" 20 июня 2012 г. и входящим в комплект поставки.

Основные средства поверки: ГСО-ПГС №№ 3718-87, 3726-87, 3735-87.

Лист № 4 Всего листов 4

Нормативные и технические документы, устанавливающие требования к газоанализаторам XMO2, APX

ГОСТ 13320-81 "Газоанализаторы промышленные автоматические. Общие технические требования".

ГОСТ 8.578-2008 "Государственная поверочная схема для средств измерений содержания компонентов в газовых средах".

Техническая документация фирмы-изготовителя "GE Sensing EMEA", Ирландия.

Рекомендации к применению

- применяются при выполнении работ по обеспечению безопасных условий и охраны труда.
