| Номер в госреестре | 51350-12 |
| Наименование СИ | Анализаторы общего углерода/азота |
| Обозначение типа СИ | vario TOC cube, vario TOC select |
| Изготовитель | "Elementar Analysensysteme GmbH", Германия |
| Год регистрации | 2012 |
| Срок свидетельства | 20.07.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Анализаторы общего углерода/азота модели “vario TOC cube”, “vario TOC select”, предназначены для измерений содержания общего углерода, общего органического углерода, нелетучего органического углерода, летучего органического углерода, общего неорганического углерода, общего связанного азота в жидких и твердых пробах.
Принцип действия анализатора основан на высокотемпературном (до 950оС) окислении образцов с последующим каталитическим окислением газообразных продуктов реакции до CO2, который после удаления следов воды, а также галоген-содержащих соединений попадает в широкодиапазонный ИК-детектор (NDIR).
Определяемые формы углерода: общий (TC), общий неорганический (TIC), общий органический (TOC), общий органический нелетучий (NPOC), органический летучий (POC). Определению не мешает наличие в пробе нерастворимых частиц размером до 0,8 мм. Это позволяет проводить анализ сложных образцов с высоким содержанием солей (морская, минеральная вода) без снижения срока службы катализатора и реактора. Дополнительно возможно определение общего связанного азота (TNb) в жидкостях с помощью электрохимического (ЭХ), инфракрасного (ИК) детекторов.
Анализируемая проба вводится в анализатор вручную через 4-х ходовой керамический распределяющий кран; возможна автоматизация подачи в кран при установке автосамплера на 32, 50 или 80 образцов, также предусмотрено опциональное перемешивание в ходе анализа.
Для ввода твердых образцов используется шаровой кран. Конструкция трубки сжигания с большим золосборником предусматривает эффективное отделение матрицы образца и позволяет проводить анализ агрессивных веществ, а также работать с пробами массой до 1 г. Работа с твердыми пробами полностью автоматизирована благодаря установке встроенного автоматического дозатора на 80 или 120 образцов, либо системы единичного ввода.
Анализаторы имеют реакторную печь с одной активной зоной, встроенный автоматический дозатор и возможность для установки дополнительных детекторов и дозаторов. Приборы в базовой комплектации оборудованы детектором для определения общего углерода. По заказу анализаторы могут быть дополнительно укомплектованы детектором для определения общего азота.
Модель анализаторов общего углерода/азота “vario TOC cube” имеет 2 разъема для подключения дополнительных детекторов и 1 дополнительный разъем для твердофазного сам-плера). По заказу может быть дополнительно укомплектована электрохимическим TNb или инфракрасным NDIR-TNb детектором для определения общего азота.
Модель анализаторов общего углерода/азота “vario TOC select” имеет 1 дополнительный разъем для детектора и 1 дополнительный разъем для твердофазного самплера. Установлен трехканальный ИК-детектор для определения CO2. Дополнительно по заказу может быть укомплектована электрохимическим детектором TNb для определения общего азота.
Управление работой приборов осуществляется с помощью компьютера и программного обеспечения "vario TOC". Программное обеспечение имеет древовидную структуру и выполняет функции управления прибором, обработки и представления результатов измерений.

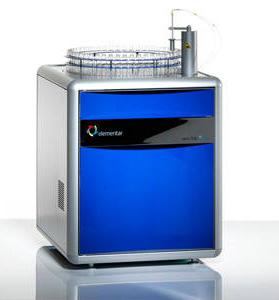

Рисунок 1- Общий вид анализаторов общего углерода/азота моделей “vario TOC cube”,
“vario TOC select”
Идентификационные данные программного обеспечения
Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Vario TOC | Vario TOC | Недоступен | Недоступен | Недоступен |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010 (метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений).
Анализаторы моделей vario TOC cube, vario TOC select имеют защиту внешнего программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную средствами обнаружения и фиксации событий (контрольный журнал) и средствами управления доступом (пароль). Влияние встроенного программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик.
| Наименование характеристик | Модель | |
| "vario TOC cube" | "vario TOC select" | |
| Диапазон показаний - массы углерода в образце твердого вещества, мг | от 0 до 10 (опционально до 50) | от 0 до 10 (опционально до 50) |
| - массовой концентрации азота, мг/дм3 | от 0 до 50000 (ИК) от 0 до 700 (ЭХ) | от 0 до 700 (ЭХ) |
| Диапазон измерений массовой концентрации - углерода в жидких пробах, мг/дм3 | от 0 до 60000 | от 0 до 100000 |
| - азота, мг/дм3 | от 0 до 500 (ИК) от 0 до 100 (эх) | от 0 до 100 (ЭХ) |
| Наименование характеристик | Модель | |
| "vario TOC cube" | "vario TOC select" | |
| Предел детектирования, мг/дм3, не более - углерода | 0,003 | 0,05 |
| - азота | 0,1 (ЭХ) 0,05 (ИК) | 0,1 (ЭХ) |
| Предел допускаемых значений СКО случайной составляющей погрешности измерений, % | ||
| приведенного, 33 в диапазоне измерений от 0 мг/дм до 5,0 мг/дм вкл. - углерода в жидких пробах | 2 | |
| - азота | 5 | |
| относительного, % - углерода в жидких пробах в диапазоне измерений свыше 5,0 мг/дм3 | 2 | |
| - азота (ЭХ) в диапазоне измерений свыше 5,0 мг/дм до 20 мг/дм вкл. 33 свыше 20 мг/дм до 100 мг/дм | 5 10 | |
| - азота (ИК) в диапазоне измерений 33 свыше 5,0 мг/дм до 20 мг/дм вкл. 33 свыше 20 мг/дм до 500 мг/дм | 5 10 | |
| Время анализа, мин, не более | 15 | |
| Потребляемая мощность, Вт, не более | 800 | |
| Г абаритные размеры, мм, не более | 480х550х470 | |
| Масса, кг, не более | 60 | |
Условия эксплуатации
- температура окружающей среды, оС от 15 до 35.
Наносится непосредственно на лицевую панель прибора в виде наклейки, и на титульный лист руководства по эксплуатации типографским способом.
| Наименование изделия | Кол-во | Примечание |
| Анализатор общего органического углерода/азота "vario TOC cube" Электрохимический детектор TNb Инфракрасный детектор NDIR-TNb | 1 1 1 | По заказу По заказу |
| Анализатор общего органического углерода/азота "vario TOC select" Электрохимический детектор TNb | 1 1 | По заказу |
| Руководство по эксплуатации | 1 | - |
| Методика поверки | 1 | - |
осуществляется по документу МП 51350-12 «Инструкция. Анализаторы общего углерода/азота модели “vario TOC cube”, “vario TOC select”. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМС» в 2012 г. и входящим в комплект поставки. Основные средства поверки:
- ГСО № 2216-81, ГСО № 7793-2000.
методика измерений приведена в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к анализаторам общего углерода/азота модели “vario TOC cube”, “vario TOC select”
Техническая документация фирмы-изготовителя.
- осуществление деятельности в области охраны окружающей среды.
| Зарегистрировано поверок | 80 |
| Поверителей | 13 |
