Анализаторы кислорода O2X1, 51353-12

Назначение

Анализаторы кислорода О2Х1 (далее - анализаторы) предназначены для непрерывного измерения содержания кислорода в газовых смесях, в частности при контроле процессов термообработки и отжига, при мониторинге содержания кислорода во входящих потоках инертных газов, подающихся к месту сварки металлов со специальными свойствами, при контроле утечек кислорода и т.д.

Описание

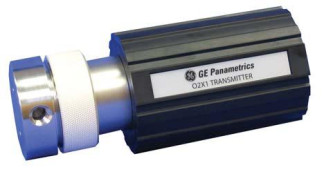

В состав анализатора входят измерительный преобразователь О2Х1 и электронный блок TMO2D (опционально). Основным элементом анализатора преобразователя является электрохимическая ячейка.

Встроенный в измерительный преобразователь микропроцессор позволяет выбрать диапазон измерений и выполнить градуировку. Результаты измерений концентрации кислорода выводятся на дисплей электронного блока TMO2D. Электронный блок TMO2D обеспечивает : дополнительное программирование параметров работы анализатора, формирование сигналов тревоги, управление работой клапанов для автоматической градуировки прибора, электрическое питание измерительного преобразователя (24 В постоянного тока).

Анализаторы кислорода О2Х1 дополнительно могут комплектоваться устройствами пробоподготовки.

Анализаторы кислорода О2Х1 имеют взрывозащищенное исполнение, тип взрывозащиты 0ExiaIICT4 X.

Таблица 1

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню "С" - метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений в соответ

ствии с МИ 3286-2010.

Влияние программного обеспечения анализаторов О2Х1 учтено при нормировании метрологических характеристик.

Технические характеристики

Диапазон измерений объемной доли кислорода

от 0 до 1 %; от 0 до 10 % от 0 до 25 % -1 от 0 до 100 млн-1; от 0 до 1000 млн-1; от 0 до 10000 млн-1

Пределы допускаемой основной приведенной (к диапазону измерений) погрешности, %:

-    в диапазоне объемной доли:

от 0 до 100 млн-1; от 0 до 1000 млн-1; от 0 до 10000 млн-1; от 0 до 1 %

± 6

-    в диапазоне объмной доли:

от 0 до 10 %; от 0 до 25 %

± 3

Пределы допускаемой дополнительной относительной погрешности от изменений температуры окружающей среды на каждые 10 °С, %

± 3

22

0,6

35

242х 145(диаметр) 133х483х235

1.3

4.3

Время установления показаний, с, не более Максимальная потребляемая мощность, Вт, не более:

-    измерительный преобразователь

-    электронный блок Габаритные размеры, мм, не более:

-    измерительный преобразователь

-    электронный блок Масса (монтаж в стойке), кг, не более:

-    измерительный преобразователь

-    электронный блок

Условия эксплуатации:

-    температура окружающей среды, °С    от 0 до 50

-    напряжение питания постоянного тока, В    от 9 до 28

Знак утверждения типа

Знак утверждения типа может быть нанесен на лицевую панель прибора и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Анализатор кислорода О2Х1 в составе:

-    измерительный преобразователь О2Х1;

-    электронный блок TMO2D.

Комплект подсоединительных кабелей.

Руководство по эксплуатации.

Методика поверки.

Поверка

осуществляется по документу МП 51353-12 "Инструкция. Анализаторы кислорода О2Х1. Методика поверки", разработанному и утвержденному ГЦИ СИ ФГУП "ВНИИМС" 20 июня 2012 г. и входящим в комплект поставки.

Основные средства поверки:

-    ГСО №№ 3718-87; 3726-87;

-    генератор газовых смесей ГГС 03-03 по ШДЕК.418313.001 ТУ.

Сведения о методиках (методах) измерений изложены в Руководстве по эксплуатации анализаторов.

Нормативные и технические документы, устанавливающие требования к анализаторам кислорода О2Х1

ГОСТ 13320-81 "Газоанализаторы промышленные автоматические. Общие технические требования".

ГОСТ 8.578-2008 "Государственная поверочная схема для средств измерений содержания компонентов в газовых средах".

Техническая документация фирмы-изготовителя "GE Sensing EMEA", Ирландия.

Рекомендации к применению

- осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
