| Номер в госреестре | 51354-12 |
| Наименование СИ | Анализаторы состава веществ рентгенофлуоресцентные |
| Обозначение типа СИ | CON-X |
| Изготовитель | ООО "Baltic Scientific Instruments", Латвия |
| Год регистрации | 2012 |
| Срок свидетельства | 02.10.2017 |
| МПИ (интервал между поверками) | 1 год |
Анализаторы состава веществ рентгено-флюоресцентные «CON-Х» (далее - анализаторы), предназначены для измерений массовой концентрации элементов от Al(13) до U(92), содержащихся в анализируемом образце (пробе) на конвейере.
Принцип работы анализаторов основан на возбуждении излучением рентгеновской трубки характеристического излучения атомов определяемых элементов и регистрации этого вторичного флуоресцентного излучения полупроводниковым детектором. Регистрируемый спектр образца обрабатывается анализатором импульсов на основе спектрометрического устройства и компьютера (ПЭВМ). Для обработки получаемого спектра используется специальное программное обеспечение, которое с помощью методов фундаментальных параметров и эмпирических коэффициентов позволяет вычислять концентрацию элементов содержащихся в анализируемом образце. Результаты анализа состава образца могут сохраняться на компьютере, передаваться в локальную сеть для использования в автома-тических системах управления или распечатываться на принтере в виде таблицы значений концентраций определяемых элементов.
Анализатор расположен в двух отдельных герметически закрытых алюминиевых отсеках, закрепленных на несущей алюминиевой плите. В левом отсеке располагается блок управления, электроника и высоковольтного источник питания рентгеновской трубки. В правом отсеке располагаются устройство детектирования (полупроводниковый детектор) и рентгеновская трубка.
Анализатор выпускается в двух модификациях CONX-02 и CONX-03 для реализации возможности установки на различные конвейерные ленты (как широкие, так и узкие). Модификации различаются массой и габаритными размерами. В модификации CONX-02 имеется защищённая встроенная передняя панель для переключения отдельных функций непосредственно на корпусе анализатора.

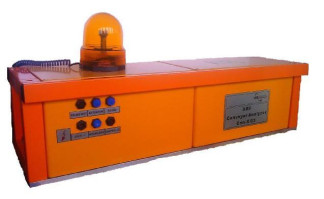

Внешний вид анализаторов приведен на рисунках 1 и 2, схема пломбировки от несанкционированного доступа на рисунке 3.
Программное обеспечение (ПО) предназначено для считывания и обработки информации, позволяющей идентифицировать количественный и качественный состав исследуемого образца с последующем отображением результатов на мониторе ПЭВМ и сохранением в базе данных.
Метрологически значимая часть ПО и измеренные данные достаточно защищены специальными средствами защиты от преднамеренных и непреднамеренных изменений.
Идентификационные данные (признаки) ПО приведены в таблице 1. Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| BsiKit | BsiKitOl | 01 | 059dc3cb3f0bf456ce 31f8c325e88bf9 | MD5 |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню С в соответствии с МИ 3286-2010.
Метрологические и технические характеристики анализаторов приведены в таблице 2. Таблица 2
| Диапазон анализируемых элементов | от Al(13) до U(92) |
| Диапазон измерений массовой концентраций, % | от 10-2 до 98 |
| Пределы допускаемой основной относительной погрешности измерения массовой концентрации (в зависимости от номера элемента, матрицы пробы и методики анализа), % | ± 12 |
| Пределы допускаемой дополнительной погрешности измерения массовой концентрации при изменении температуры в рабочем диапазоне на каждые 10о С, % | ± 2.5 |
| Спектральное(энергетическое) разрешение по линии Ka Mn (5,9 кэВ) при выходной загрузке 1000 имп/с , эВ, не более | 160 |
| Наработка на отказ не менее, ч | 8000 |
| Напряжение питания, В Частота, Гц | 220 -33 +22 50 ± 1 |
| Потребляемая мощность не более, ВА | 200 |
| Масса, кг, не более модификация «CON-X 02» модификация «CON-X 03» | 60 50 |
| Габаритные размеры (без крепежных элементов) не более (длина х ширина х высота), мм модификация «CON-X 02» модификация «CON-X 03» | 720 х 480 х 250 890 х 275 х 240 |
| Температура окружающего воздуха, °С | от -10 до +35°С |
| Относительная влажность, % | от 45-80 |
| Атмосферное давление, мм рт.ст. | от 630 - 800 |
| Пыле-,влагозащищённость, не хуже | IP 55 |
| Наработка на отказ, ч, не менее | 8000 |
| Средний срок службы после ввода в эксплуатацию, лет, не менее | 8 |
Знак утверждения типа наносится на титульный лист руководства по эксплуатации методом компьютерной графики в левом нижнем углу и на шильдик с наименованием. Методом офсетной печати.
Комплект поставки анализаторов приведен в таблице 3 Таблица 3
| Наименование | Количество, шт |
| Анализатор состава веществ рентгено-флюоресцентный «CON-X» | 1 |
| Комплект монтажных частей(для крепления на конвейере) | 1 |
| Комплект ЗИП | 1 |
| Паспорт и руководство по эксплуатации bsi 1.300.001 PS | 1 |
| Методика поверки bsi 1.300.001 MH | 1 |
осуществляется в соответствии с документом «Инструкция. Анализаторы состава веществ рентгено-флюоресцентные «CON-Х». Методика поверки. bsi 1.300.001 МП» утверждённым руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» 27.06.2012 г.
Основное поверочное оборудование: государственные стандартные образцы массовой доли элементов (внесенные в Государственный реестр с регистрационными номерами: ГСО 2045-90П (Ф20в) и ГСО 8019-94 (К10в)).
Анализатор состава веществ рентгено-флюоресцентный «CON-X». Паспорт и руководство по эксплуатации bsi 1.300.001 PS. Раздел 5.
Нормативные документы, устанавливающие требования к анализаторам состава рент-гено-флюоресцентным «CON-X»
ГОСТ 24745-81 Аппараты рентгеновские аналитические. Общие технические условия. bsi 1.300.001 TU Анализатор состава веществ рентгено-флюоресцентный «CON-X». Технические условия».
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям; осуществление деятельности в области охраны окружающей среды.
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 18.11.2024 |
