Газоанализаторы метана портативные METHAWO 5.100 мод. HMG 01.03.001, 51355-12

Назначение

Газоанализаторы метана портативные METHAWO 5.100 модели HMG 01.03.001 предназначены для измерения объемной доли метана в рудничном воздухе и сигнализации о превышении установленных пороговых значений.

Описание

Газоанализаторы метана портативные METHAWO 5.100 модели HMG 01.03.001 (далее -газоанализаторы) являются портативными приборами непрерывного действия.

Конструктивно газоанализатор выполнен одноблочным в корпусе из пластика. На лицевой стороне корпуса газоанализатора расположены жидкокристаллический дисплей и три клавиши управления. На верхней стороне корпуса расположены вход датчика газоанализатора, сигнальный светодиод и штуцер для выхода газа при работе встроенного побудителя расхода. На нижней стороне корпуса расположены контакты для зарядного устройства.

Электрическое питание газоанализатора осуществляется от встроенного, заменяемого в условиях эксплуатации, аккумуляторного блока.

Способ отбора пробы - диффузионный. По дополнительному заказу газоанализатор может быть оснащен специальным адаптером для работы со встроенным насосом.

Принцип измерений:

-    в диапазоне показаний объемной доли метана от 0 до 5 % - термокаталитический;

-    в диапазоне показаний объемной доли метана от 5 до 100 % (или от 0 до 100 %) - тер-мокондуктометрический.

Газоанализатор обеспечивает выполнение следующих функций:

-    измерение объемной доли метана в диапазоне измерений и отображение результатов измерений на жидкокристаллический дисплей;

-    формирование сигналов о превышении заданных пороговых уровней;

-    самодиагностику аппаратной и программной части газоанализатора и вывод сообщений об ошибках.

Исполнение газоанализатора (уровень и вид взрывозащиты) по ГОСТ P 52350.0-2005 соответствует РО Exia I X.

Степень защиты по ГОСТ 14254-96 не ниже IP54.

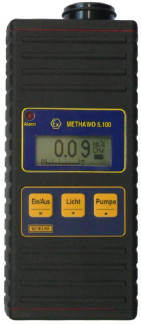

Внешний вид газоанализатора представлен на рисунке 1. Схема пломбировки корпуса газоанализатора от несанкционированного доступа приведена на рисунке 2.

Программное обеспечение

Газоанализаторы метана портативные METHAWO 5.100 модели HMG 01.03.001 имеют встроенное программное обеспечение.

Встроенное программное обеспечение разработано изготовителем специально для решения задач измерения объемной доли метана в рудничном воздухе и обеспечивает следующие основные функции:

-    обработку измерительной информации от первичного измерительного преобразователя,

-    отображение результатов измерений на жидкокристаллическом дисплее,

-    формирование сигналов о превышении заданных пороговых уровней,

-    диагностику аппаратной части газоанализатора и целостности фиксированной части встроенного ПО.

ПО газоанализатора реализует следующие расчетные алгоритмы:

1)    вычисление значений объемной доли метана на основании данных от первичных измерительных преобразователей;

2)    сравнение текущих результатов измерений с заданными пороговыми уровнями. Идентификационные данные программного обеспечения приведены в таблице 1.

_Таблица 1 - Идентификационные данные ПО_

Влияние встроенного программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик.

Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты соответствует уровню «С» по МИ 3286-2010.

Технические характеристики

1) Диапазоны измерений и пределы допускаемой основной погрешности приведены в таблице 2.

Таблица 2

Примечания:

Лист № 4 всего листов 6

2) Дискретность показаний в диапазоне показаний объемной доли метана от 0 до 5 % равна 0,01 %, в диапазоне показаний св. 5 до 100 % (диапазон 1) или от 0 до 100 % (диапазон 2) равна 0,1 %.

2)    Пределы допускаемой вариации показаний газоанализатора равны 0,5 в долях от пределов допускаемой основной погрешности

3)    Пределы допускаемой дополнительной погрешности газоанализатора от влияния воздействия температуры окружающей и анализируемой сред в диапазоне от минус 10 oC до плюс 40 oC относительно нормальных условий эксплуатации 20 oC:

-    для диапазона 1 в диапазоне измерений объемной доли метана

от 0 до 2,5 %    объемная доля метана ± 0,2 %

или ± 10 % от показаний при 20oC, выбирают большее значение

-    для диапазона 2    объемная доля метана ± 5 %

или ± 10 % от показаний при 20oC, выбирают большее значение

4)    Пределы допускаемой дополнительной погрешности газоанализатора от влияния изменения атмосферного давления в диапазоне от 50 до 150 кПа относительно нормальных условий эксплуатации 100 кПа

-    для диапазона 1 в диапазоне измерений объемной доли метана

от 0 до 2,5 %    объемная доля метана ± 0,2 %

или ± 30 % от показаний при 100 кПа, выбирают большее значение

-    для диапазона 2    объемная доля метана ± 5 %

или ± 30 % от показаний при 100 кПа, выбирают большее значение

5)    Пределы допускаемой дополнительной погрешности газоанализатора от влияния изменения относительной влажности окружающей среды в диапазоне от 20 % до 90 % относительно нормальных условий эксплуатации 50 % (при температуре 40 oC)

-    для диапазона 1 в диапазоне измерений объемной доли метана

от 0 до 2,5 %    объемная доля метана ± 0,2 %

или ± 15 % от показаний при влажности 50 %, выбирают большее значение

-    для диапазона 2    объемная доля метана ± 5 %

или ± 15 % от показаний при влажности 50 %, выбирают большее значение

6)    Время установления показаний, не более, с

-    по уровню 0,5, T0,5    10

-    по уровню 0,9, T0,9    30

7)    Время прогрева газоанализатора, мин, не более    2

8)    Время непрерывной работы от полностью заряженного аккумуляторного блока, ч, не менее (при работе насоса / без насоса):

-    для диапазона 1    6 / 9

-    для диапазона 2    10 / 18

9)    Габаритные размеры, мм, не более:

высота    182

ширина    76

толщина    40

10)    Масса, кг, не более    0,56 Примечание - без дополнительных частей и принадлежностей.

11)    Средняя наработка на отказ, ч    15 000

Условия эксплуатации

-    диапазон температуры окружающей среды, oC    от минус 10 до плюс 40

-    диапазон относительной влажности окружающей среды, % до 95 без конденсации

-    диапазон атмосферного давления, кПа    от 50 до 150

Знак утверждения типа

Знак утверждения типа наносится:

-    типографским способом на титульный лист руководства по эксплуатации;

-    в виде таблички на заднюю сторону корпуса газоанализатора.

Комплектность

Комплект поставки газоанализатора указан в таблице 3.

Таблица 3

Поверка

осуществляется по документу МП-242-1568-2011 "Газоанализаторы метана портативные METHAWO 5.100 модели HMG 01.03.001. Методика поверки", разработанному и утвержденному ГЦИ СИ ФГУП "ВНИИМ им. Д.И.Менделеева" "21" декабря 2011 г.

Основные средства поверки:

-    стандартные образцы газовых смесей состава метан - воздух (ГСО 3907-87), метан -азот (ГСО 3885-87, 3894-87) в баллонах под давлением, выпускаемые по ТУ 6-16-2956-92;

-    азот особой чистоты сорт 2-й по ГОСТ 9293-74 в баллоне под давлением;

-    поверочный нулевой газ - воздух марки Б по ТУ 6-21-5-82 в баллоне под давлением.

Сведения о методах измерений

Методика измерений приведена в документе "Руководство по эксплуатации и обслуживанию METHAWO 5.100 модели HMG 01.03.001", 2011 г.

Нормативные и технические документы, устанавливающие требования к газоанализаторам метана портативным METHAWO 5.100 модели HMG 01.03.001

1    ГОСТ Р 52136-2003 Газоанализаторы и сигнализаторы горючих газов и паров электрические. Часть 1. Общие требования и методы испытаний.

2    ГОСТ Р 52137-2003 Газоанализаторы и сигнализаторы горючих газов и паров электрические. Часть 2. Требования к приборам группы I с верхним пределом измерений объемной доли метана в воздухе не более 5 %.

3    ГОСТ Р 52138-2003 Газоанализаторы и сигнализаторы горючих газов и паров электрические. Часть 3. Требования к приборам группы I с верхним пределом измерений объемной доли метана в воздухе до 100 %.

4    ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.

5    ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

6    Техническая документация фирмы-изготовителя "WOELKE Industrieelektronik GmbH".

Лист № 6 всего листов 6

Рекомендации к применению

при осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
