| Номер в госреестре | 51357-12 |
| Наименование СИ | Счетчики крыльчатые горячей и холодной воды |
| Обозначение типа СИ | СчВГ, СчВХ |
| Изготовитель | ОАО "Завод "Автоприбор", г.Владимир |
| Год регистрации | 2012 |
| Срок свидетельства | 02.10.2017 |
| МПИ (интервал между поверками) | 4 года - для гор.воды; 6 лет - хол. |
| Описание типа | скачать |
Счетчики крыльчатые горячей и холодной воды СчВГ, СчВХ (далее счетчики) предназначены для измерения объема питьевой воды при коммерческих расчетах в системах центрального водоснабжения.
Счетчик представляет собой корпус с камерой, внутри которой размещена крыльчатка с магнитом.
Принцип действия счетчиков основан на преобразовании объемного расхода воды в пропорциональное вращение крыльчатки, передаваемое с помощью магнитной муфты на счетный механизм. Крыльчатый преобразователь состоит из корпуса, закрытого крышкой, внутри которого расположена крыльчатка. Счетный механизм содержит масштабирующий редуктор со стрелочными и роликовыми указателями объема. Кинематическая связь крыльчатки с ведомым элементом счетного механизма осуществляется благодаря силам магнитного взаимодействия через герметичную стенку крышки.
Вода через входное отверстие поступает внутрь корпуса, приводит во вращение крыльчатку и через выходное отверстие вытекает в трубопровод. Скорость вращения крыльчатки пропорциональна расходу воды. Редуктор счетного механизма непрерывно приводит суммарное количество оборотов крыльчатки к значению объема прошедшей через счетчик воды.
Счетчики воды рассчитаны для установки как на горизонтальных так и на вертикальных трубопроводах. При горизонтальной установке счетчики соответствуют метрологическому классу В, при вертикальной установке классу А.
При подаче обратного потока воды счетчики сохраняют свою работоспособность.

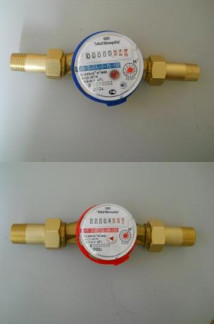

Фотографии общего вида счетчиков и схема пломбировки представлены на рисунке 1.
| Наименование параметра | Значение параметра | |||
| Метрологический класс | Класс А | Класс В | Класс А | Класс В |
| Диаметр условного прохода, мм | 15 | 20 | ||
| Рабочая среда | Питьевая вода по Са | Н ПиН 2.1.4.1074-01 | ||
| Максимальный расход, qmax, м /ч | 3 | 5 | ||
| Номинальный расход, qn, м /ч | ,5 | 2,5 | ||
| Переходный расход, qt, м /ч | 0,15 | 0,12 | 0,25 | 0,2 |
| Минимальный расход, qmin, м /ч | 0,06 | 0,03 | 0,1 | 0,05 |
| Порог чувствительности, м /ч | 0,03 | 0,015 | 0,05 | 0,025 |
| Пределы допускаемой относительной погрешности измерений объема в диапазоне расходов, % от qt до qmax включительно (СчВХ) от qt до qmax включительно (СчВГ) от qmin до qt | ± 2 ± 3 ± 5 | |||
| Температура рабочей среды, °С для СчВХ для СчВГ | от 5 до 40 от 5 до 90 | |||
| Температура окружающей среды ,°С | от 5 до 50 | |||
| Рабочее давление, МПа, не более | 1 | |||
| Потеря давления на максимальном расходе, МПа, не более | 0,1 | |||
| Емкость счетного механизма, м3 | 99999 | |||
| Минимальная цена деления роликового счетного механизма, мз стрелочного счетного механизма, мз | 0,001 0,0001 | |||
| Масса, кг, не более | 0,6 | |||
| Г абаритные размеры, мм, не более | 110х78х72 | 130х78х72 | ||
| Наработка на отказ, ч, не менее | 100 000 | |||
| Средний срок службы, лет, не менее | 12 | |||
наносится на шкалу счетного механизма методом фотопечати и на титульном листе паспорта
- типографским способом.
Комплект поставки счетчиков представлен в таблице 2. Таблица 2
| Наименование | Обозначение | Количество |
| Счетчик горячей или холодной воды | СчВГ или СчВХ | 1 |
| Паспорт | ПС | 1 |
| Комплект монтажных частей | Гайка - 2шт., прокладка - 2шт., штуцер - 2шт. | 1 |
осуществляется в соответствии с ГОСТ 8.156-83 «Счетчики холодной воды. Методы и средства поверки».
Основное поверочное оборудование:
- поверочная расходомерная установка, погрешность ± 0,5 %
Методы измерения счетчиков приведены в ГОСТ Р 50193.1-92 «Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования».
Нормативные и технические документы, устанавливающие требования к счетчикам крыльчатым горячей и холодной воды
1 ГОСТ Р 50601-93 «Счетчики питьевой воды крыльчатые. Общие технические условия».
2 ГОСТ Р 50193.1-92 «Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования».
3 ГОСТ Р 50193.3-92 "Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды Методы и средства испытаний".
4 ГОСТ Р 52931 - 2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
5 АВМД.407223.010 ТУ Технические условия «Счетчики крыльчатые горячей и холодной воды СчВГ, СчВХ».
- выполнение государственных учетных операций
