Трансформаторы напряжения SU, 51360-12

Трансформаторы напряжения SU предназначены для передачи сигнала измерительной информации измерительным приборам и/или устройствам защиты и управления в установках переменного тока промышленной частоты в электросетях 220, 330 и 500 кВ, 750 кВ применяются в КРУЭ с элегазовой изоляцией.

Документы

Описание типа

Карточка СИ

Номер в госреестре	51360-12
Наименование СИ	Трансформаторы напряжения
Обозначение типа СИ	SU
Изготовитель	"Trench Germany GmbH", Германия
Год регистрации	2012
Срок свидетельства	28.09.2017
МПИ (интервал между поверками)	8 лет
Стоимость поверки	Узнать стоимость
Описание типа	скачать

Назначение

Описание

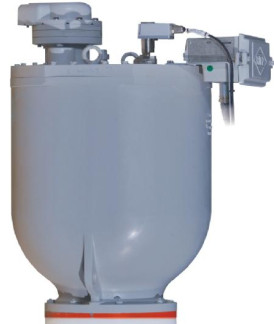

Трансформаторы напряжения SU представляют собой масштабные преобразователи индуктивного типа. Принцип действия основан на явлении взаимной индукции в обмотках, намотанных на один сердечник. Имеют первичную и до четырех вторичных обмоток, размещеных в баке, заполненном элегазом. Плотность элегаза контролируется специальным монитором плотности. Для обеспечения безопасности предусмотрены предохранительные клапаны с разрывной мембраной. Сердечник трансформатора набран из листов трансформаторной стали квадратного сечения и имеет низкие потери. Активная часть

трансформатора помещена в бак, изготовленный из высококачественной стали или алюминия. Выводы вторичных обмоток подключены к клеммам контактной коробки, расположенной на боковой поверхности корпуса трансформатора. Крышка контактной коробки пломбируется для предотвращения несанкционированного доступа. Изготавливаются пять видов модификаций трансформаторов на различные наибольшие напряжения, обозначаемые как SU 245/Y, SU 362/Y, SU 420/Y, SU 550/Y, SU 800/Y, которые различаются также номинальными первичными напряжениями, габаритами и весовыми характеристиками (см. таблицу ниже).

Технические характеристики

Характеристики	SU 245/Y	SU 362/Y	SU 420/Y	SU 550/Y	SU 800/Y
Наибольшие рабочие напряжения, кВ	252	363	363	525	800
Номинальные первичные напряжения, кВ	220/V3	330/V3	330/V3	500/V 3	750/V3
Номинальные вторичные напряжения, В	100/^3,100, 100/3
Класс точности/ нагрузка, В • А - для измерительных обмоток; - для дополнительных обмоток	0,2; 0,5; 1,0; 3,0 / 5-600; 3Р; 6Р / 10-600;
Предельная мощность, В • А	1000
Номинальная частота, Гц	50
Масса не более, кг	310	495	550	950	1900

Габаритные размеры: - высота, мм	1142	1385	1415	1836	2060
- ширина, мм	640	700	790	950	1400
- глубина, мм	640	700	790	950	1400

Климатическое исполнение У3 по ГОСТ 15150-69 в диапазоне от -30 до +40 °С.

Знак утверждения типа

Знак утверждения типа наносится на табличку трансформатора штамповкой, а на титульный лист эксплуатационной документации - типографским способом.

Комплектность

Трансформатор напряжения - 1 шт.

Руководство по эксплуатации - 1 экз.

Паспорт - 1 экз.

Поверка

Осуществляется по ГОСТ 8.216-88 " ГСИ. Трансформаторы напряжения. Методика поверки". Основные средства поверки:

-Трансформаторы напряжения эталонные NVOS (номинальное первичное напряжение 110/V3; 220/V3, класс точности 0,01), NUES (номинальное первичное напряжение 330/V3; 500/V3; 750/V3, класс точности 0,05).

- Прибор сравнения КНТ-03, погрешность напряжения ± (0,001+0,03хА) %, угловая погрешность ±(0,1+0,03хА) мин, где А-значения измеряемой погрешности.

Сведения о методах измерений

Сведения приведены в руководстве по эксплуатации «Трансформаторы напряжения типа SU» фирмы Trench Germany GmbHr GmbH.

Нормативные документы, устанавливающие требования к трансформаторам напряжения SU:

ГОСТ 1983-2001 "Трансформаторы напряжения. Общие технические условия".

ГОСТ 8.216-88 "ГСИ. Трансформаторы напряжения. Методика поверки".

Рекомендации к применению

- осуществлении торговли и товарообменных операций;

- выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
