| Номер в госреестре | 51363-12 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | AON-F |
| Изготовитель | "CGS Instrument Transformers S.r.l.", Италия |
| Год регистрации | 2012 |
| Срок свидетельства | 28.09.2017 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Трансформаторы тока AON-F предназначены для передачи сигнала измерительной информации измерительным приборам, счетчикам, в том числе в схемах коммерческого учета электроэнергии, устройствам защиты и управления в электрических цепях переменного тока частотой 50 Гц. Трансформаторы устанавливаются в шинопроводах, на вводах генераторных выключателей и в элегазовых генераторных распредустройствах.
Принцип действия основан на явлении взаимной индукции, выходной ток вторичных обмоток практически пропорционален первичному току и относительно сдвинут по фазе на угол, близкий к нулю. Трансформаторы не имеют собственной первичной обмотки.

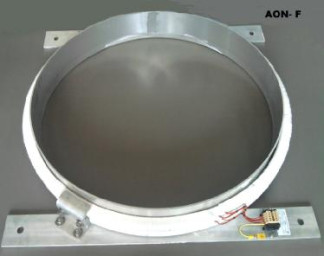

Первичной обмоткой трансформатора является токоведущая шина аппарата, высоковольтная изоляция обеспечивается за счет собственной изоляции аппарата. Трансформаторы могут иметь до четырех вторичных обмоток на тороидальных сердечниках, которые устанавливаются на алюминиевый каркас. Выводы вторичных обмоток подключаются к клеммным колодкам, закрепленным в шкафу управления выключателей. Коробка вторичных выводов, закрыта крышкой, которая пломбируется для предотвращения несанкционированного доступа к выводам. Трансформаторы могут выполнять одновременно функции защиты и измерения. Во всех трансформаторах с номинальными первичными токами выше 8000 А предусмотрена экранирующая обмотка для минимизивации эффекта от случайных потоков, произведенных смежными шинами.
| Номинальные первичные токи, А | 50 - 31500 |
| Номинальные вторичные токи, А | 5 или 1 |
| Наибольшее рабочее напряжение, кВ | 0,72 |
| Параметры обмоток для измерений: | |
| Классы точности | 0,1; 0,2s; 0,2; 0,5s; 0,5; 1,0 |
| Коэффициенты безопасности | от 5 до 15 |
| Номинальные нагрузки, В-А | от 3 до 100 |
| Параметры обмоток для защиты: | |
| Классы точности | 5Р, 10P |
| Предельная кратность | От 5 до 40 |
| Номинальные нагрузки, В-А | От 3 до 100 |
| Номинальная частота, Гц | 50 |
| Масса не более, кг | 200 |
| Габаритные размеры (мин/макс), мм | 0 550 x 0 720 x 90 / 0 1040 x 01180 x 300 |
| Климатическое исполнение по ГОСТ 15150-69 У3 в диапазоне от - 40 °С до + 90 °С | |
Знак утверждения типа наносится на табличку трансформатора и на паспорт -типографским способом.
всего листов 2
Трансформатор тока AON-F- 1 шт.
Руководство по эксплуатации - 1экз.
Паспорт - 1 экз.
Осуществляется по ГОСТ 8.217-2003 " ГСИ. Трансформаторы тока. Методика поверки". Основные средства поверки: Трансформаторы тока эталонные ИТТ-3000.5 (номинальный первичный ток от 1 до 3000 А, относительная погрешность ± 0,05 %), - Прибор сравнения КНТ-03, погрешность напряжения ± (0,001+0,03хА) %, угловая погрешность ±(0,1+0,03хА) мин, где А-значения измеряемой погрешности.
Сведения приведены в руководстве по эксплуатации «Трансформаторы тока AON-F» фирмы “CGS Instrument Transformers S.r.l.”, Италия
Нормативные документы, устанавливающие требования к трансформаторам тока AON-F
ГОСТ 7746-2001 "Трансформаторы тока. Общие технические условия".
ГОСТ 8.217-2003 "Трансформаторы тока. Методика поверки".
- осуществление торговли и товарообменных операций;
- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 43 |
| Поверителей | 6 |
| Актуальность данных | 18.11.2024 |
