Трансформаторы напряжения SVR-10, SVR-20, 51365-12

51365-12
Трансформаторы напряжения SVR-10, SVR-20 (далее трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты, в составе комплектных распределительных устройств с элегазовой изоляцией.
Документы
Карточка СИ
Номер в госреестре 51365-12
Наименование СИ Трансформаторы напряжения
Обозначение типа СИ SVR-10, SVR-20
Изготовитель "ARTECHE NISSIN, S.L.", Испания
Год регистрации 2012
Срок свидетельства 17.08.2022
МПИ (интервал между поверками) 4 года
Стоимость поверки Узнать стоимость
Описание типа скачать

Назначение

Трансформаторы напряжения SVR-10, SVR-20 (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты в составе комплектных распределительных устройств с элегазовой изоляцией.

Описание

Принцип действия трансформаторов основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности. Трансформаторы относятся к классу измерительных преобразователей.

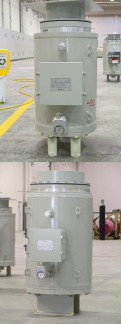

Трансформаторы заземляемые, однофазные, имеют одну первичную обмотку, одну или две (в зависимости от исполнения) основные вторичные обмотки и одну дополнительную вторичную обмотку. Сборка помещена в корпус, заполняемый после подсоединения элегазом под избыточным давлением от 0,34 МПа до 0,6 МПа. Подсоединение трансформаторов к элегазовым высоковольтным токопроводам осуществляется посредством фланцевого стыковочного узла с герметичной прокладкой. Вторичные обмотки трансформаторов подсоединены к герметизированным выводам клеммной коробки посредством обжимных соединений. Клеммная коробка снабжена съемной крышкой и размещена на корпусе трансформатора.

Технические характеристики

Основные метрологические и технические характеристики трансформаторов SVR-10, SVR-20 представлены в таблице 1.

Характеристика

Значение

SVR-10

SVR-20

Класс напряжения, кВ

110

220

Номинальное напряжение первичной обмотки, кВ

110/V3

220/V3

Номинальное напряжение основной вторичной обмотки, В

100/V3

100/V3

Номинальное напряжение дополнительной вторичной обмотки, В

100

100

Класс точности основной вторичной обмотки

0,2; 0,5

Класс точности дополнительной вторичной обмотки

Номинальная мощность основной вторичной обмотки, В-А

20; 30; 50; 60; 75; 100; 150; 200

10; 20; 50; 75; 80; 100; 150; 200

Номинальная мощность дополнительной вторичной обмотки, В • А

50; 75; 100; 150; 160; 400, 250; 1200

50; 75; 100; 150; 250

Номинальная частота, Гц

50

Схема и группа соединения обмоток

1/1/1-0-0

Средняя наработка на отказ, ч, не менее

263000

Средний срок службы, лет, не менее

30

Габаритные размеры (внешний диаметрхвысота), мм, не более

480x880

550x1140

Масса трансформатора в сборе, кг, не более

350

450

Климатическое исполнение и категория размещения по ГОСТ 15150-69

УХЛ 4

Знак утверждения типа

наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист паспорта.

Комплектность

Таблица 2 - Комплектность

п/п

Наименование изделия

Количество

1

Трансформатор напряжения SVR-10, SVR-20

1 шт.

2

Паспорт

1 экз.

3

Руководство по эксплуатации

1 экз.

Поверка

осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки». Основные средства поверки представлены в таблице 3.

Наименование

Г осреестр №

Характеристики

Делитель напряжения ДН-220пт

33456-06

Пределы допускаемой основной погрешности по напряжению + 0,1%

Прибор для измерения электроэнергетических величин и показателей качества электрической энергии «Энергомонитор-3.3 Т1»

39952-08

Пределы допускаемой основной погрешности по напряжению + 0,1%

Сведения о методах измерений

отсутствуют.

Нормативные и технические документы, устанавливающие требования к трансформаторам напряжения SVR-10, SVR-20

ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия». Техническая документация фирмы-изготовителя.
